全站仪后方交会放样使用方法VIP免费

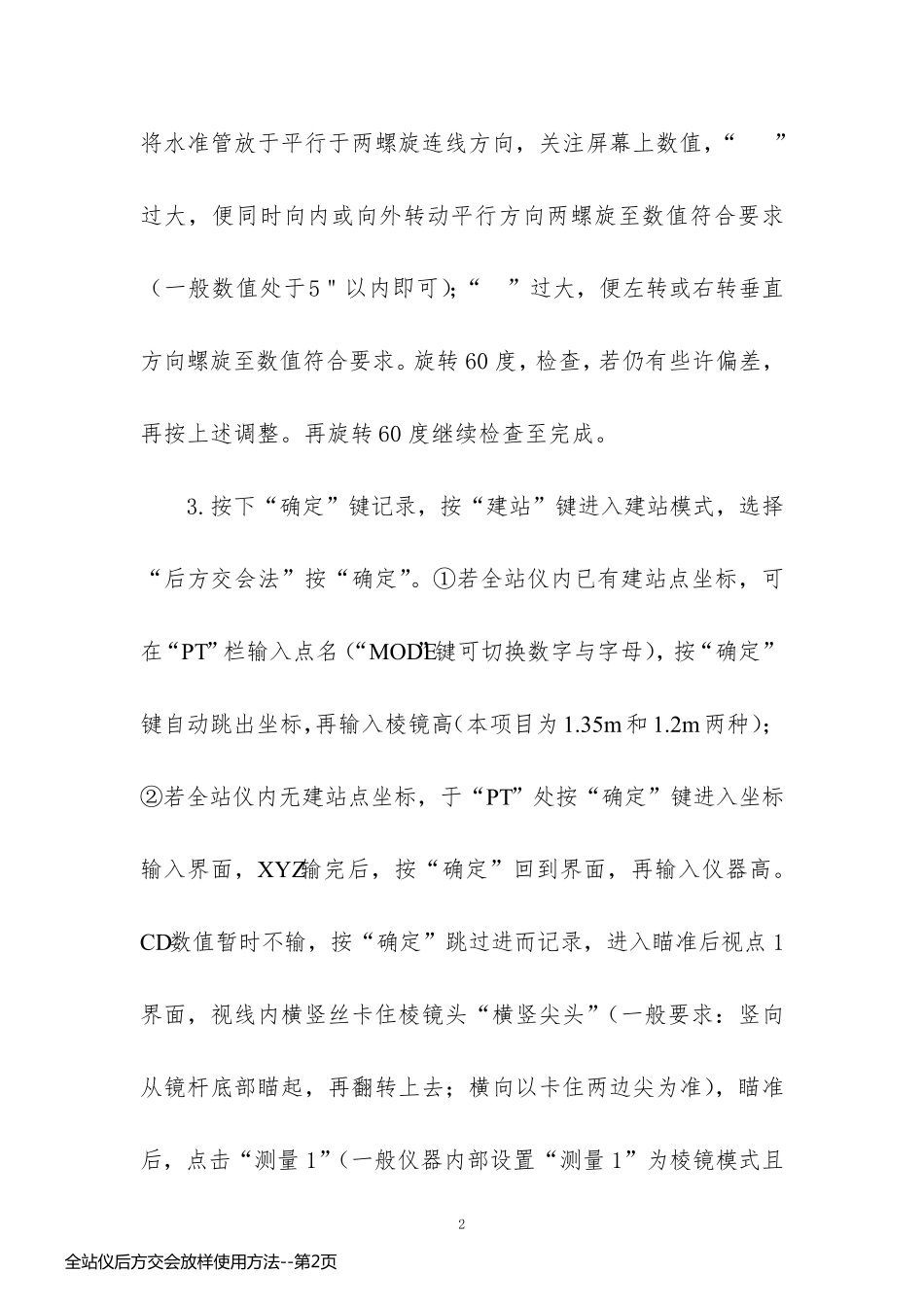

1 全站仪后方交会放样使用方法 全站仪放样，作为施工过程中一项重要环节，对技术员已上升为必须擅长的仪器操作内容。全站仪建站一般有两种方法，即极坐标法建站和后方交会法建站，后方交会是比较高级和常用的方法。现以本尼康全站仪为例，讲述全站仪后方交会法建站、放样全过程。 一、建站 1.将仪器架于两已知点均可通视，且可完全看到放样目标点位置的高处。尽量保证视线夹角在 60 度左右，仪器架设高度适中，三脚架腿踩实，不可出现放样过程中架腿松动现象。（注意：整个放样过程中仪器附近不应有人来回走动，且放样人员应尽量站在一点不动，减少因人员走动导致仪器震动偏移。） 2.固定仪器，上下松动架腿大致调整圆水准器气泡基本居中，按下电源键开机，上下左右转动一下，按下“0”键，进入精平模式。 全 站 仪 后 方 交 会 放 样 使 用 方 法 --第 1页全 站 仪 后 方 交 会 放 样 使 用 方 法 --第 1页 2 将水准管放于平行于两螺旋连线方向，关注屏幕上数值，“ ”过大，便同时向内或向外转动平行方向两螺旋至数值符合要求（一般数值处于5＂以内即可）；“ ”过大，便左转或右转垂直方向螺旋至数值符合要求。旋转60 度，检查，若仍有些许偏差，再按上述调整。再旋转60 度继续检查至完成。 3.按下“确定”键记录，按“建站”键进入建站模式，选择“后方交会法”按“确定”。①若全站仪内已有建站点坐标，可在“PT”栏输入点名（“MODE”键可切换数字与字母），按“确定”键自动跳出坐标，再输入棱镜高（本项目为1.35m和1.2m两种）；②若全站仪内无建站点坐标，于“PT”处按“确定”键进入坐标输入界面，XYZ输完后，按“确定”回到界面，再输入仪器高。 CD数值暂时不输，按“确定”跳过进而记录，进入瞄准后视点1界面，视线内横竖丝卡住棱镜头“横竖尖头”（一般要求：竖向从镜杆底部瞄起，再翻转上去；横向以卡住两边尖为准），瞄准后，点击“测量 1”（一般仪器内部设置“测量 1”为棱镜模式且全 站 仪 后 方 交 会 放 样 使 用 方 法 --第 2页全 站 仪 后 方 交 会 放 样 使 用 方 法 --第 2页 3 双频，“测量2”为免棱镜模式且单频，具体设置可内部调节变动）测量，待响两声后，在不转动仪器前按“确定”键记录，重复“PT”输入点坐标和棱镜高进行后视点2 的瞄准，按“测量1”测量（若发现测量时后视瞄准有移动，再瞄准再按“测量1”测量）。 4.确定无误后...
