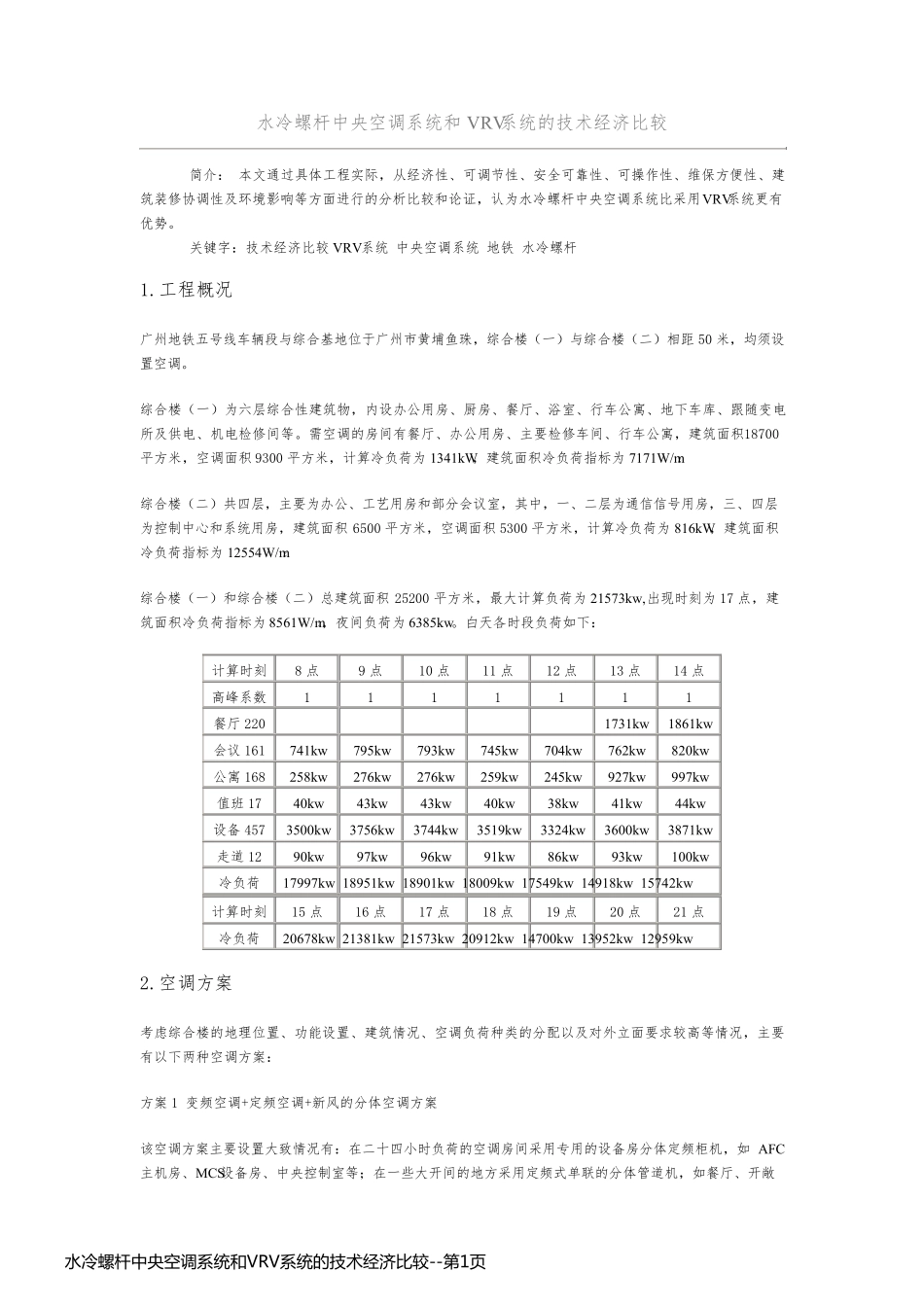

水冷螺杆中央空调系统和VRV系统的技术经济比较 简介: 本文通过具体工程实际,从经济性、可调节性、安全可靠性、可操作性、维保方便性、建筑装修协调性及环境影响等方面进行的分析比较和论证,认为水冷螺杆中央空调系统比采用VRV系统更有优势。 关键字:技术经济比较 VRV系统 中央空调系统 地铁 水冷螺杆 1.工程概况 广州地铁五号线车辆段与综合基地位于广州市黄埔鱼珠,综合楼(一)与综合楼(二)相距 50 米,均须设置空调。 综合楼(一)为六层综合性建筑物,内设办公用房、厨房、餐厅、浴室、行车公寓、地下车库、跟随变电所及供电、机电检修间等。需空调的房间有餐厅、办公用房、主要检修车间、行车公寓,建筑面积18700平方米,空调面积9300 平方米,计算冷负荷为1341kW,建筑面积冷负荷指标为7171W/m2 综合楼(二)共四层,主要为办公、工艺用房和部分会议室,其中,一、二层为通信信号用房,三、四层为控制中心和系统用房,建筑面积6500 平方米,空调面积5300 平方米,计算冷负荷为816kW,建筑面积冷负荷指标为12554W/m2 综合楼(一)和综合楼(二)总建筑面积25200 平方米,最大 计算负荷为21573kw,出 现 时 刻 为17 点 ,建筑面积冷负荷指标为8561W/m2,夜 间负荷为6385kw。白 天 各 时 段负荷如 下: 计算时 刻 8 点 9 点 10 点 11 点 12 点 13 点 14 点 高 峰 系数 1 1 1 1 1 1 1 餐厅 220 1731kw 1861kw 会议161 741kw 795kw 793kw 745kw 704kw 762kw 820kw 公寓 168 258kw 276kw 276kw 259kw 245kw 927kw 997kw 值 班 17 40kw 43kw 43kw 40kw 38kw 41kw 44kw 设备 457 3500kw 3756kw 3744kw 3519kw 3324kw 3600kw 3871kw 走 道 12 90kw 97kw 96kw 91kw 86kw 93kw 100kw 冷负荷 17997kw 18951kw 18901kw 18009kw 17549kw 14918kw 15742kw 计算时 刻 15 点 16 点 17 点 18 点 19 点 20 点 21 点 冷负荷 20678kw 21381kw 21573kw 20912kw 14700kw 13952kw 12959kw 2.空调方案 考 虑 综合楼的地理 位置、功 能 设置、建筑情 况、空调负荷种 类 的分配 以 及对 外 立 面要求 较高 等情 况,主要有以 下两 种 空调方案 : 方案 1 变频 空调+定 频 空调+新 风 的分体空调方案 该 空调方案 主要设置大 致 情 况有:在 二十 四小 时 负荷的空调房间采...
