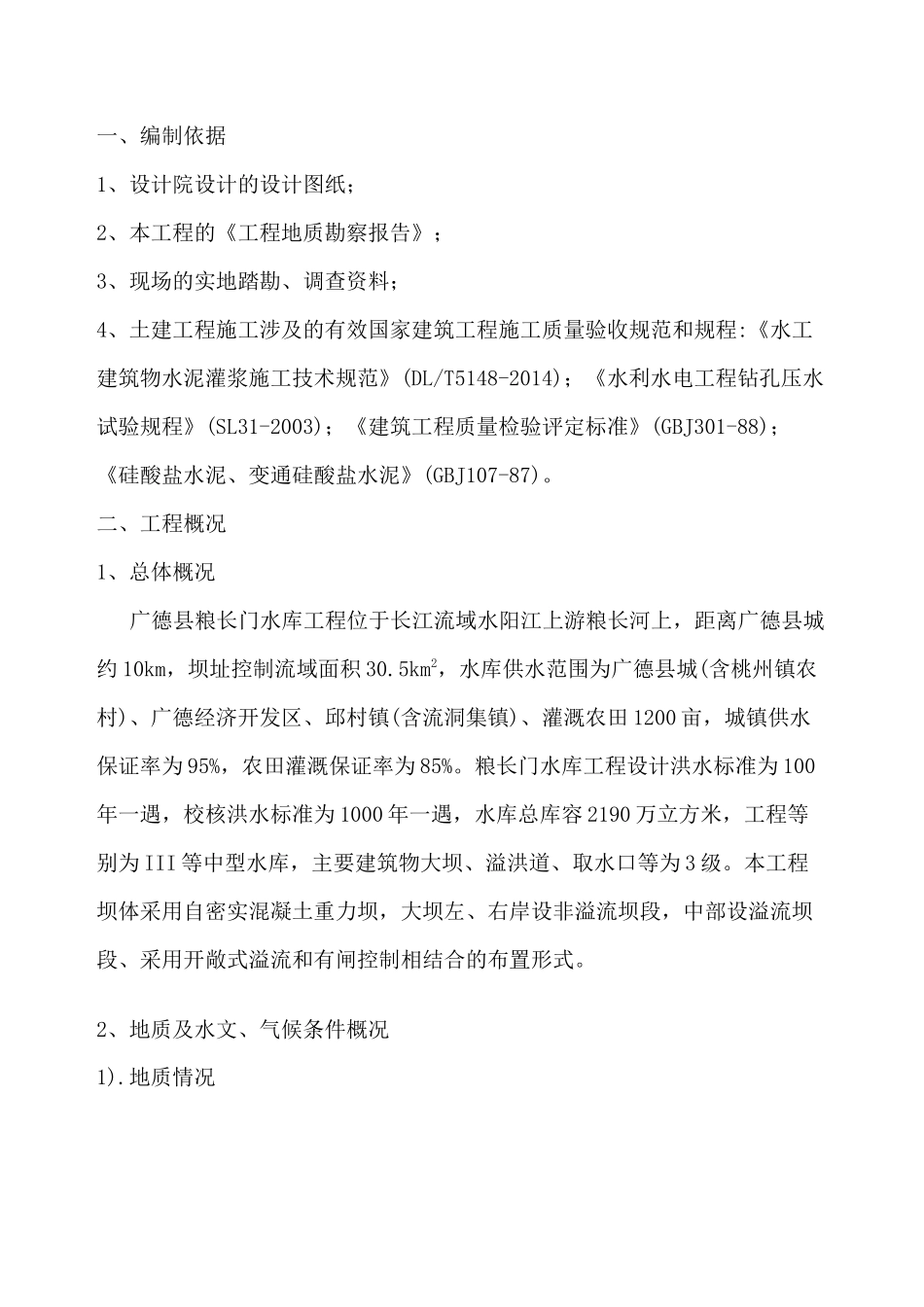

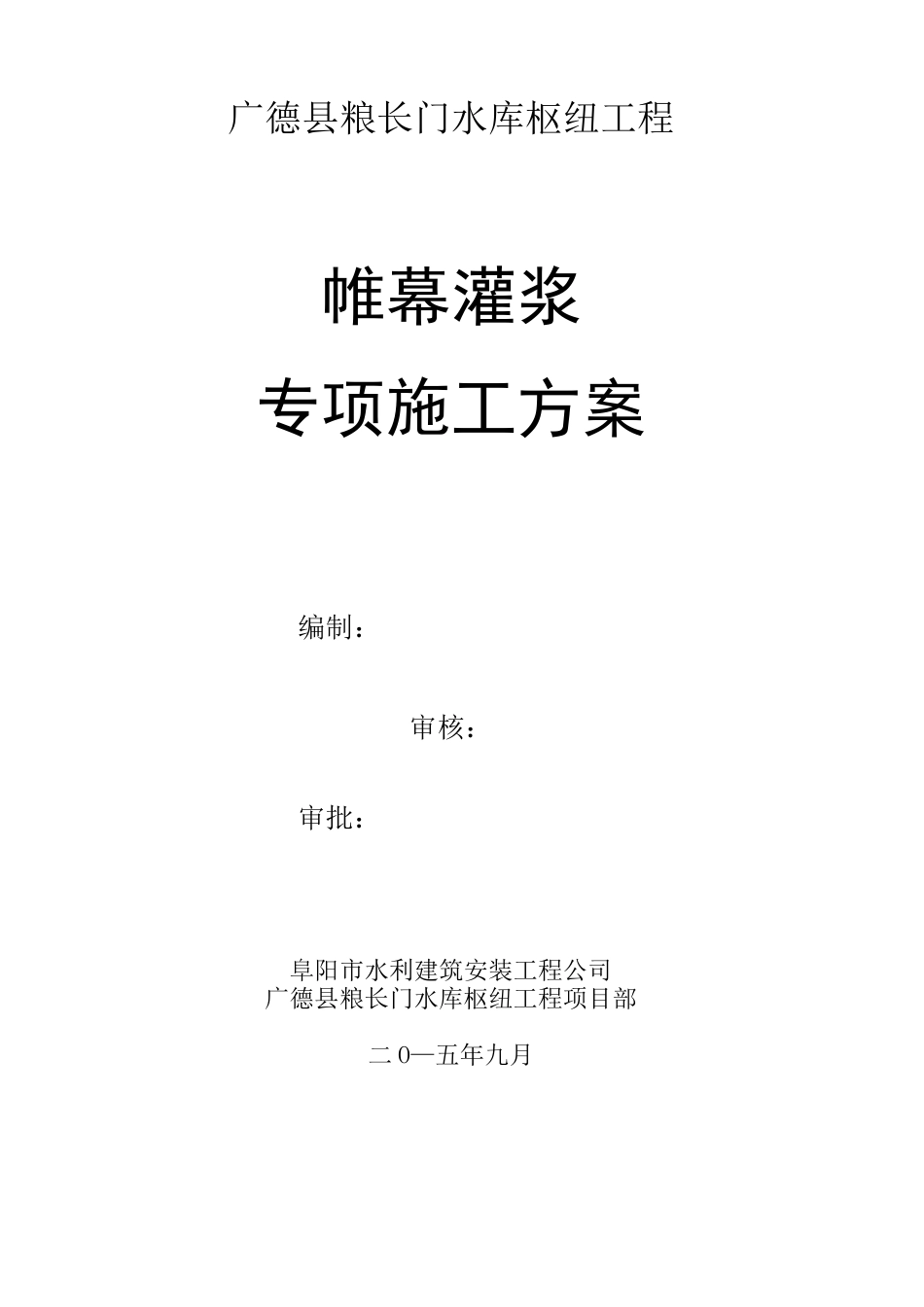

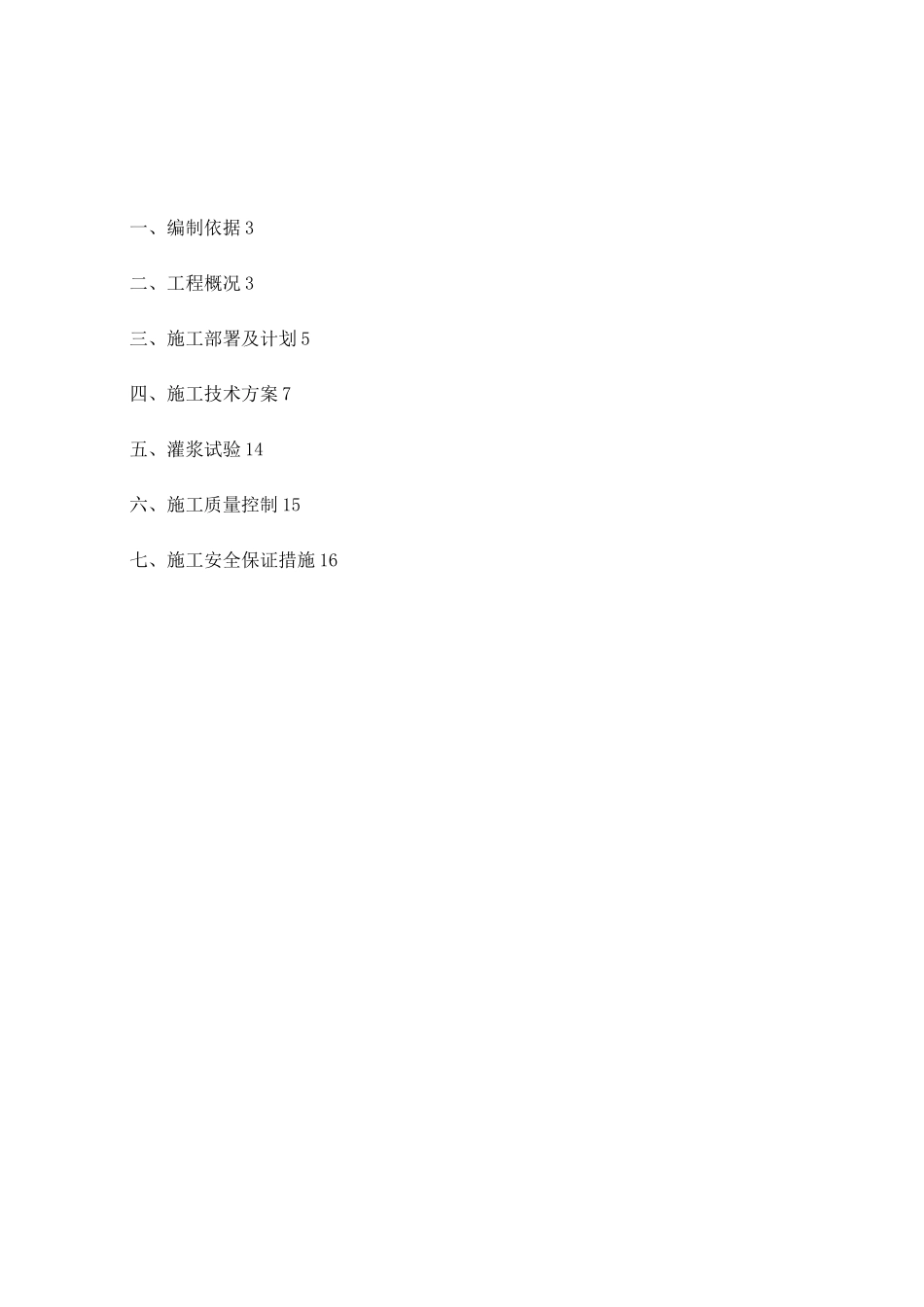

广德县粮长门水库枢纽工程帷幕灌浆专项施工方案编制：审核：审批：阜阳市水利建筑安装工程公司广德县粮长门水库枢纽工程项目部二 O—五年九月一、编制依据 3二、工程概况 3三、施工部署及计划 5四、施工技术方案 7五、灌浆试验 14六、施工质量控制 15七、施工安全保证措施 16一、编制依据1、设计院设计的设计图纸；2、本工程的《工程地质勘察报告》；3、现场的实地踏勘、调查资料；4、土建工程施工涉及的有效国家建筑工程施工质量验收规范和规程:《水工建筑物水泥灌浆施工技术规范》(DL/T5148-2014)；《水利水电工程钻孔压水试验规程》(SL31-2003)；《建筑工程质量检验评定标准》(GBJ301-88)；《硅酸盐水泥、变通硅酸盐水泥》(GBJ107-87)。二、工程概况1、总体概况广德县粮长门水库工程位于长江流域水阳江上游粮长河上，距离广德县城约 10km，坝址控制流域面积 30.5km2，水库供水范围为广德县城(含桃州镇农村)、广德经济开发区、邱村镇(含流洞集镇)、灌溉农田 1200 亩，城镇供水保证率为 95%，农田灌溉保证率为 85%。粮长门水库工程设计洪水标准为 100年一遇，校核洪水标准为 1000 年一遇，水库总库容 2190 万立方米，工程等别为 III 等中型水库，主要建筑物大坝、溢洪道、取水口等为 3 级。本工程坝体采用自密实混凝土重力坝，大坝左、右岸设非溢流坝段，中部设溢流坝段、采用开敞式溢流和有闸控制相结合的布置形式。2、地质及水文、气候条件概况1).地质情况参照《广德粮长门水库工程水库区综合地质图》，本工程座落在新生界第四系全新统 Q4 层，底高程埋深 5.0~7.0m,本层局部含未分化岩块、球状分化明显。7.0m 以下岩性可分为花岗岩和花岗斑岩，为燕山晚期第三次侵入岩。大坝基础设计要求置于弱风化岩中上部，并进行固结灌浆处理和在坝体上游进行帷幕灌浆。2）.水文条件粮长门水库径流频率计算成果表流量：m3/s；径流量：万 m3时期项目最大最小均值CvCs/Cv各频率（%）设计径流520508095年流量1.5650.3090.7680.383.01.3230.9840.7140.5210.399径流量4935974242041723103225216431258104 月流量0.5140.353.00.8530.6490.4830.3610.280径流量940156311898856615143）.气象特征广德县地处北亚热带湿润季风气候区，气候温和，雨水丰沛，日照充足，雨热同季，无霜期长，四季分明。根据广德气象站资料，粮长河流域多年平均气温 15.4°C，极端最高气温40.4°C（1978 年 7 月 6 日），极端最低气温 T4.6C（1996 年...
