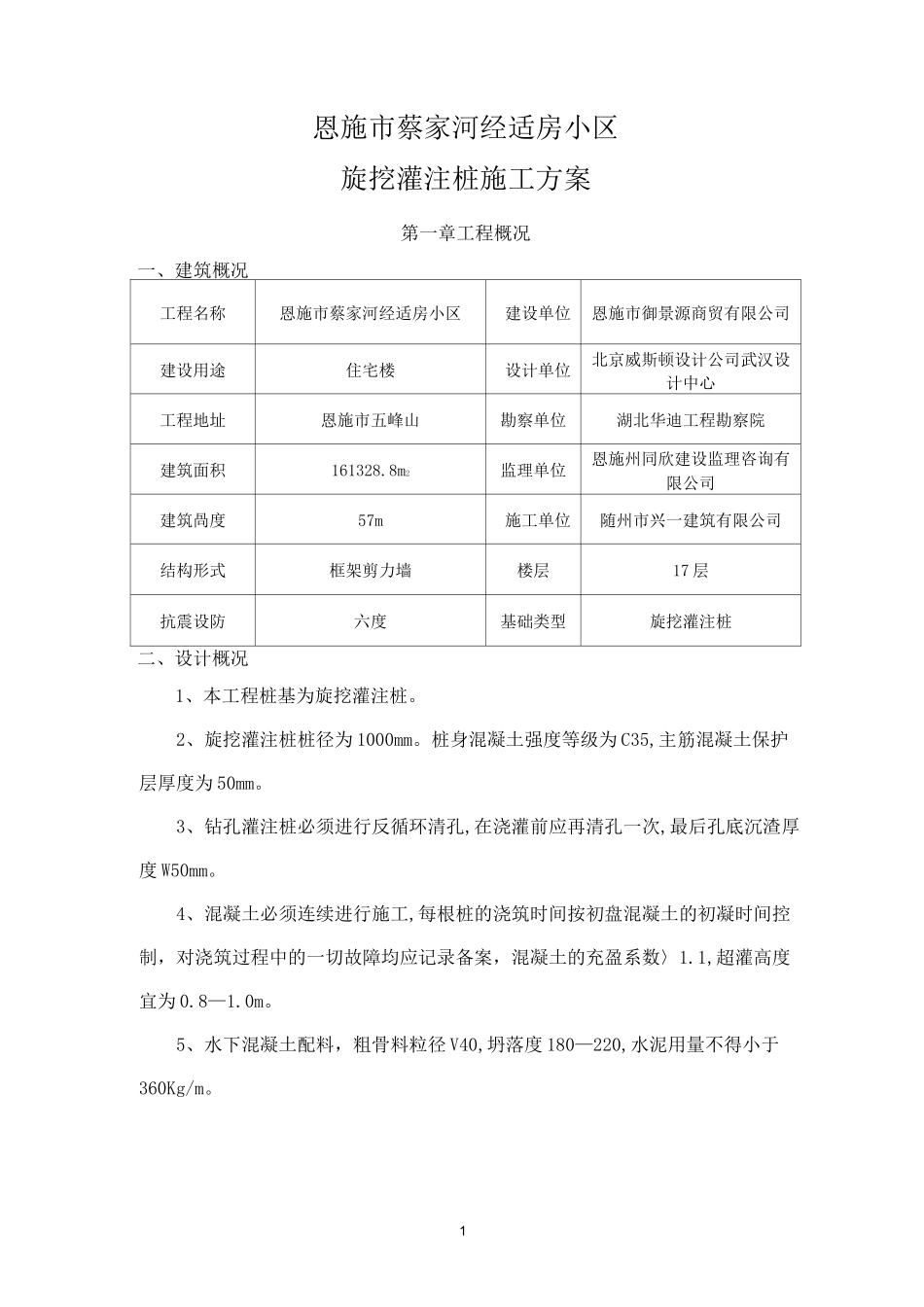

1恩施市蔡家河经适房小区旋挖灌注桩施工方案第一章工程概况一、建筑概况工程名称恩施市蔡家河经适房小区建设单位恩施市御景源商贸有限公司建设用途住宅楼设计单位北京威斯顿设计公司武汉设计中心工程地址恩施市五峰山勘察单位湖北华迪工程勘察院建筑面积161328.8m2监理单位恩施州同欣建设监理咨询有限公司建筑咼度57m施工单位随州市兴一建筑有限公司结构形式框架剪力墙楼层17 层抗震设防六度基础类型旋挖灌注桩二、设计概况1、本工程桩基为旋挖灌注桩。2、旋挖灌注桩桩径为 1000mm。桩身混凝土强度等级为 C35,主筋混凝土保护层厚度为 50mm。3、钻孔灌注桩必须进行反循环清孔,在浇灌前应再清孔一次,最后孔底沉渣厚度 W50mm。4、混凝土必须连续进行施工,每根桩的浇筑时间按初盘混凝土的初凝时间控制，对浇筑过程中的一切故障均应记录备案，混凝土的充盈系数〉1.1,超灌高度宜为 0.8—1.0m。5、水下混凝土配料，粗骨料粒径 V40,坍落度 180—220,水泥用量不得小于360Kg/m。2第二章编制依据1、恩施市蔡家河经适房小区施工图纸及工程施工合同；2、《建筑地基基础施工质量验收规范》GB50202-2002；3、《建筑桩基技术规范》JGJ94-2008；4、《建筑工程施工质量验收统一标准》GB50300-2001；5、《混凝土结构工程施工质量验收规范》GB50204-2002；6、《混凝土外加剂应用技术规范》GBJ119-2002；7、《混凝土质量控制》GB50164-2002；8、《钢筋焊接及验收规范》GBJ18-2002；9、《建筑机械使用安全技术规程》JGJ33-2001；10、《工程建设标准强制性条文》。3第三章施工工艺一、工艺流程4二、施工方法(1)桩位的测量放样采用全站仪坐标法来进行桩的中心位置放样，放样后四周设护桩并复测，误差控制在 5mm 以内。桩位用 010mm、长度 35-40cm 钢筋打入地面 30cm(四周填以水泥砂浆或混凝土来保护)作为桩的中心点，然后在桩位周围做上标记，既便于寻找又可防止机械移位时破坏桩点。(2)旋挖机就位钻机就位必须稳固、调正、水平，定位，钻头中心与桩位中心误差不大于 10mm。(3)埋设护筒护筒的作用为固定桩位，引导钻头方向，隔离地面水流入孔内，保证孔内水位高出地下水位或施工水位，增加水头高度，保护孔壁不坍塌，确保成孔质量。a、护筒的要求护筒选用整体式钢制护筒，壁厚 5—8mm，高度 3m，内径 180cm。为了增加护筒的刚度，防止周转使用中的变形，在护筒的上口和中部的外侧各焊一道加劲肋。b、护筒的埋设在埋设护筒前，首先对场地进行平整，垫高、...
