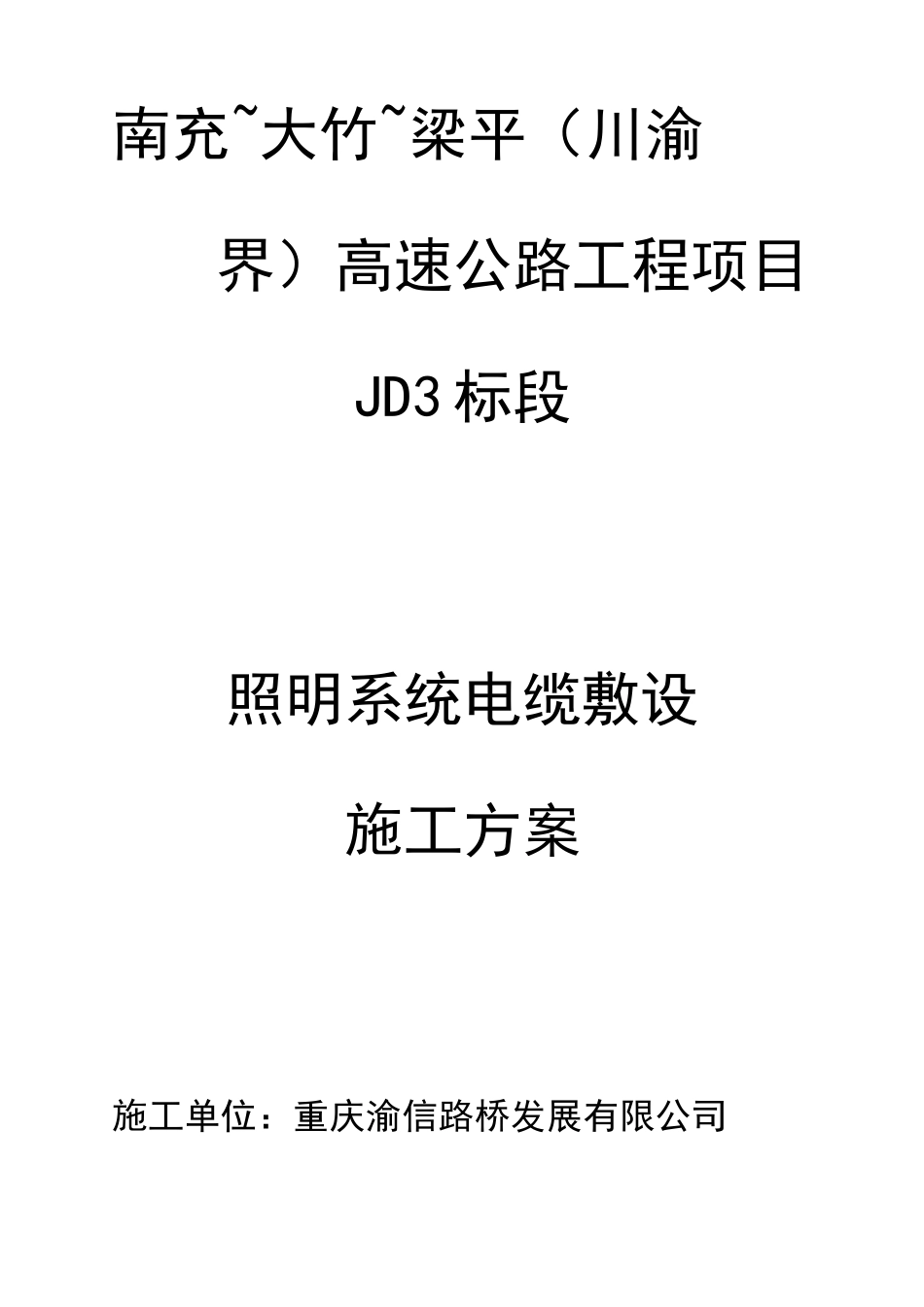

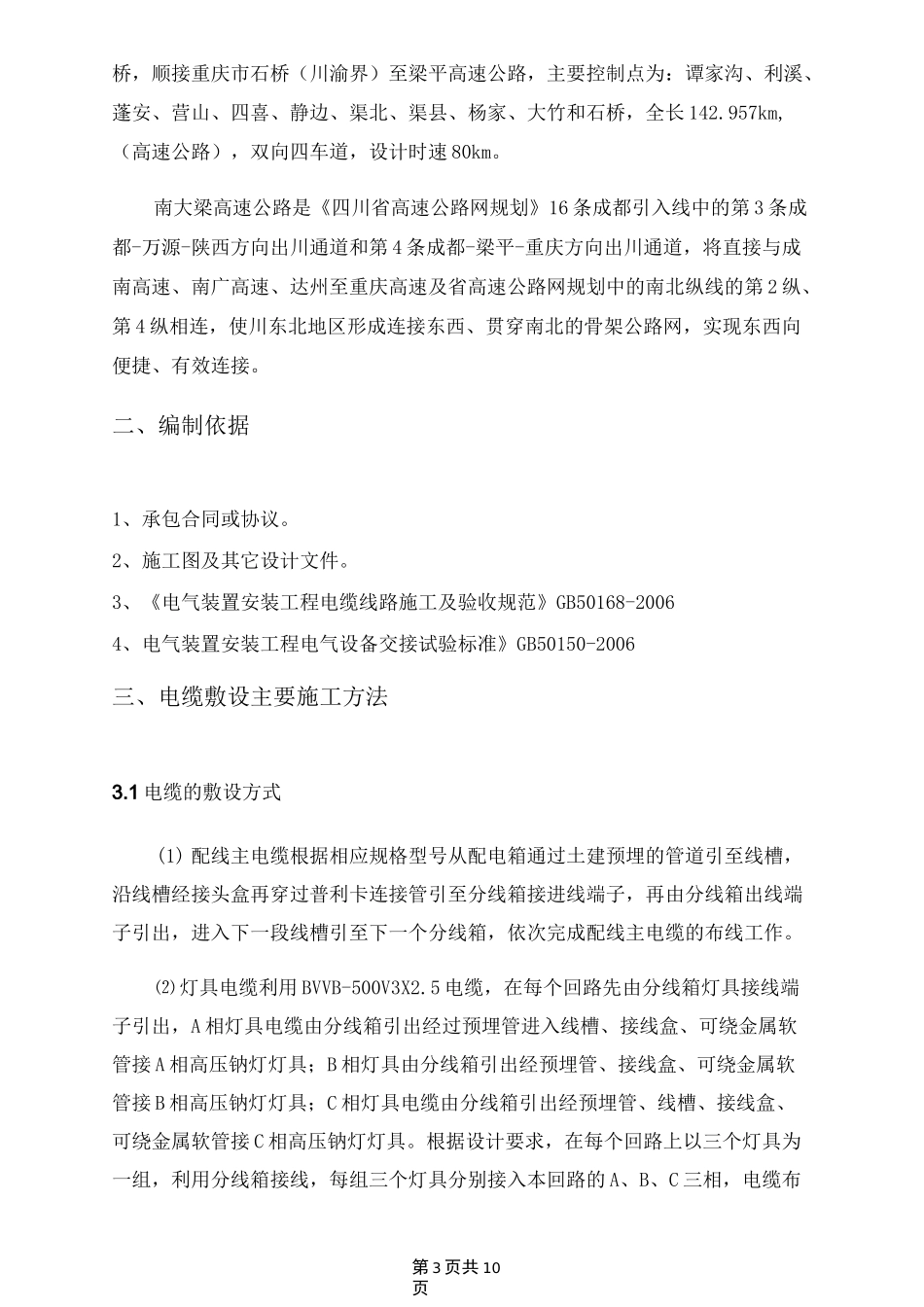

南充~大竹~梁平（川渝界）高速公路工程项目JD3 标段照明系统电缆敷设施工方案施工单位：重庆渝信路桥发展有限公司第 2 页共 10页编制日期：2013 年 7 月一、项目概述 3二、编制依据 3三、电缆敷设主要施工方法 43.1 电缆的敷设方式 43.2 电缆配盘 43.3 电缆的现场检查、测试 43.4 电缆敷设准备 53.5 电缆敷设 53.6 电缆头制作 73.7 在电缆敷设完工后，应按下列要求进行检查 8四、金属线槽安装的施工方法 84.1 金属线槽的现场检查 84.2 金属线槽安装准备 84.3 金属线槽的测量放线 94.4 金属线槽的安装 9五、电缆沟支架安装的施工方法 95.1 安装前的准备 95.2 测量定位 105.3 电缆沟支架的安装 10、项目概述南充〜大竹〜梁平（川渝界）高速公路（以下简称“南大梁高速”）位于四川盆地中部，路线起点通过枢纽互通接南充至广安高速公路，终点为川渝界的石第 3 页共 10页桥，顺接重庆市石桥（川渝界）至梁平高速公路，主要控制点为：谭家沟、利溪、蓬安、营山、四喜、静边、渠北、渠县、杨家、大竹和石桥，全长 142.957km,（高速公路），双向四车道，设计时速 80km。南大梁高速公路是《四川省高速公路网规划》16 条成都引入线中的第 3 条成都-万源-陕西方向出川通道和第 4 条成都-梁平-重庆方向出川通道，将直接与成南高速、南广高速、达州至重庆高速及省高速公路网规划中的南北纵线的第 2 纵、第 4 纵相连，使川东北地区形成连接东西、贯穿南北的骨架公路网，实现东西向便捷、有效连接。二、编制依据1、承包合同或协议。2、施工图及其它设计文件。3、《电气装置安装工程电缆线路施工及验收规范》GB50168-20064、电气装置安装工程电气设备交接试验标准》GB50150-2006三、电缆敷设主要施工方法3.1 电缆的敷设方式(1) 配线主电缆根据相应规格型号从配电箱通过土建预埋的管道引至线槽，沿线槽经接头盒再穿过普利卡连接管引至分线箱接进线端子，再由分线箱出线端子引出，进入下一段线槽引至下一个分线箱，依次完成配线主电缆的布线工作。⑵ 灯具电缆利用 BVVB-500V3X2.5 电缆，在每个回路先由分线箱灯具接线端子引出，A 相灯具电缆由分线箱引出经过预埋管进入线槽、接线盒、可绕金属软管接 A 相高压钠灯灯具；B 相灯具由分线箱引出经预埋管、接线盒、可绕金属软管接 B 相高压钠灯灯具；C 相灯具电缆由分线箱引出经预埋管、线槽、接线盒、可绕金属软管接 C 相高压钠灯灯具。根据设计要...
