(完整版)硬件开发设计规范V1[1].2VIP免费

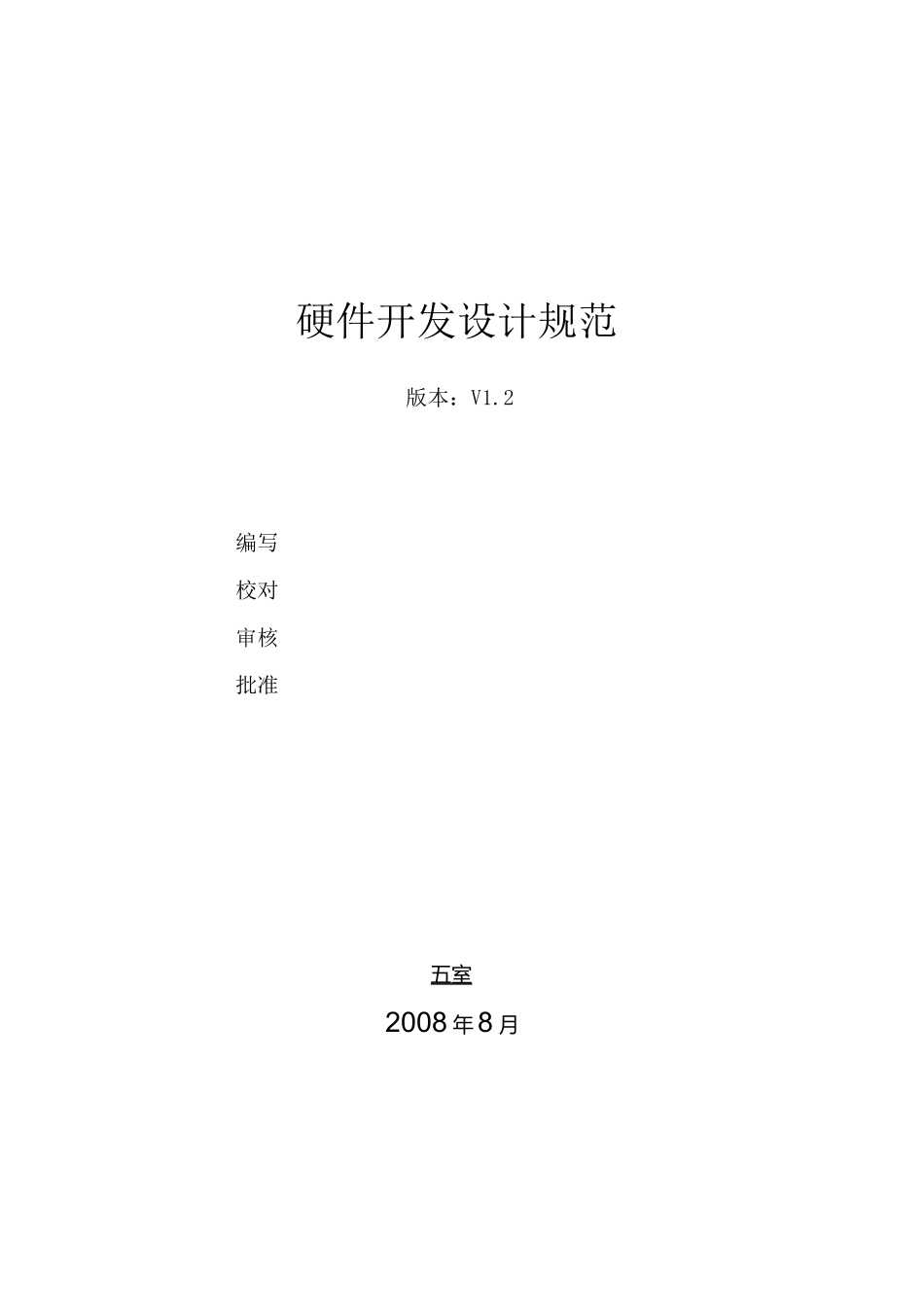

(完整版)硬件开发设计规范V1[1].2_第1页
1/34

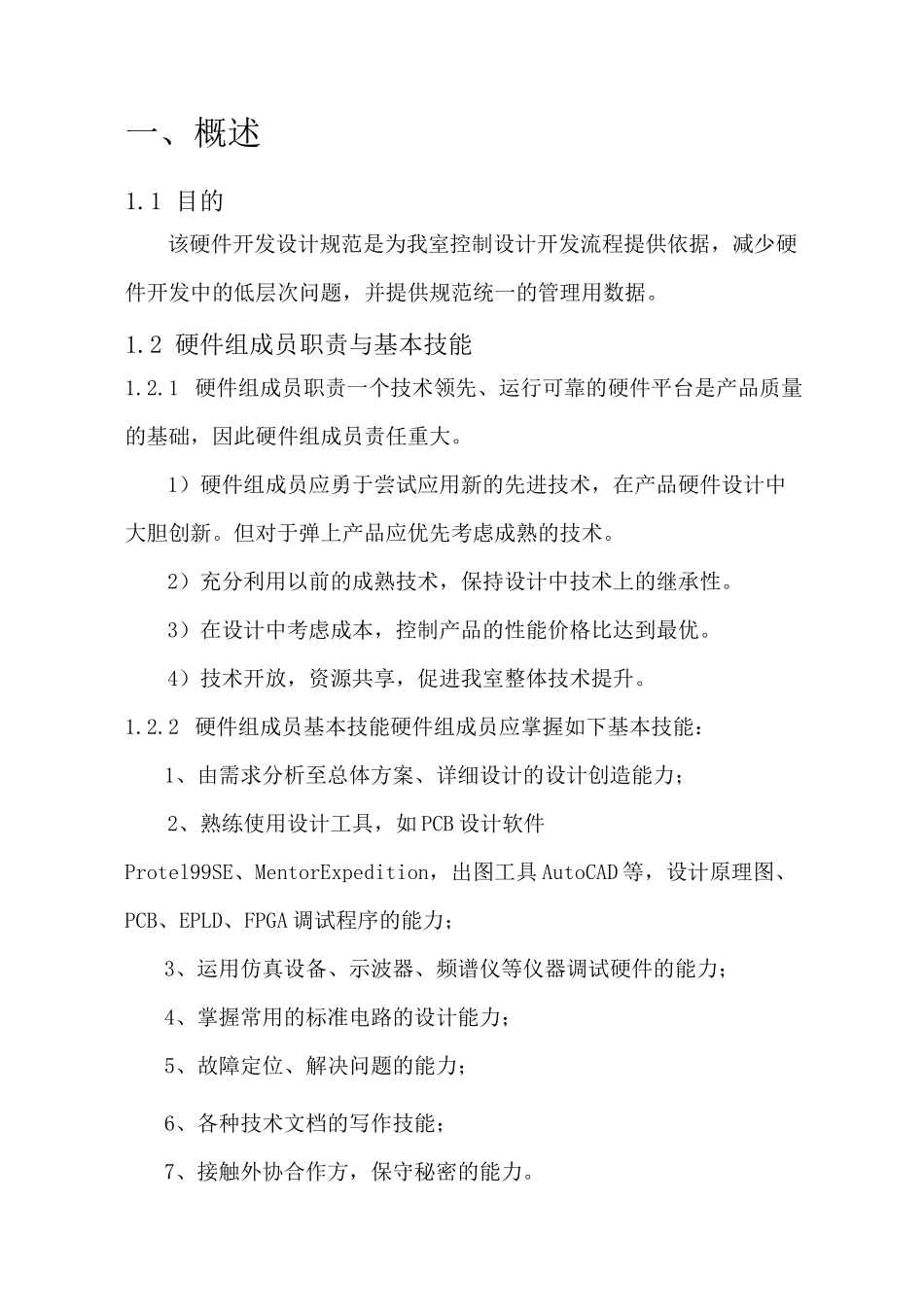

(完整版)硬件开发设计规范V1[1].2_第2页
2/34
(完整版)硬件开发设计规范V1[1].2_第3页
3/34
硬件开发设计规范版本:V1.2编写校对审核批准五室2008 年8 月一、概述1.1 目的该硬件开发设计规范是为我室控制设计开发流程提供依据,减少硬件开发中的低层次问题,并提供规范统一的管理用数据。1.2 硬件组成员职责与基本技能1.2.1 硬件组成员职责一个技术领先、运行可靠的硬件平台是产品质量的基础,因此硬件组成员责任重大。1)硬件组成员应勇于尝试应用新的先进技术,在产品硬件设计中大胆创新。但对于弹上产品应优先考虑成熟的技术。2)充分利用以前的成熟技术,保持设计中技术上的继承性。3)在设计中考虑成本,控制产品的性能价格比达到最优。4)技术开放,资源共享,促进我室整体技术提升。1.2.2 硬件组成员基本技能硬件组成员应掌握如下基本技能:1、由需求分析至总体方案、详细设计的设计创造能力;2、熟练使用设计工具,如 PCB 设计软件Protel99SE、MentorExpedition,出图工具 AutoCAD 等,设计原理图、PCB、EPLD、FPGA 调试程序的能力;3、运用仿真设备、示波器、频谱仪等仪器调试硬件的能力;4、掌握常用的标准电路的设计能力;5、故障定位、解决问题的能力;6、各种技术文档的写作技能;7、接触外协合作方,保守秘密的能力。二、硬件开发流程及要求2.1 硬件开发流程硬件开发流程对硬件开发的全过程进行了科学分解,规范了硬件开发的四大任务。•原理设计(需求分析、详细设计、输入及验证);•PCB 设计;•硬件调试;•归纳总结。2.2 原理设计2.2.1 总体方案设计硬件开发真正起始应在接到硬件任务书之后,但实际工作中,应在项目立项之前,硬件工程师即协助总体开展前期调研,尽早了解总体需求,如系统功能、性能指标、工作原理、环境指标、结构条件、价格、设计时间、产品寿命等。硬件工程师需要根据自己的理解及时与总体设计沟通,以完成总体方案的设计。阶段完成标志:《硬件总体方案设计报告》。2.2.2 详细方案设计硬件总体方案评审通过后,硬件工程师需要根据分系统指标及硬件工作原理完成详细实施方案设计,详细说明硬件功能模块的划分、各功能模块的指标、功能模块的详细设计、元器件选择及性能、设计依据及工作原理,需要阐述清楚分系统是如何满足分系统设计指标的。详细方案设计还需要对应用到一些的关键技术进行论证,确定其可行性。阶段完成标志:《硬件详细设计报告》及关键(主要)器件订货清单。2.2.3 方案评审完成方案设计后需要申请方案评审。对于复杂的系统将总体方案和详细设计方案分两次进行评...
