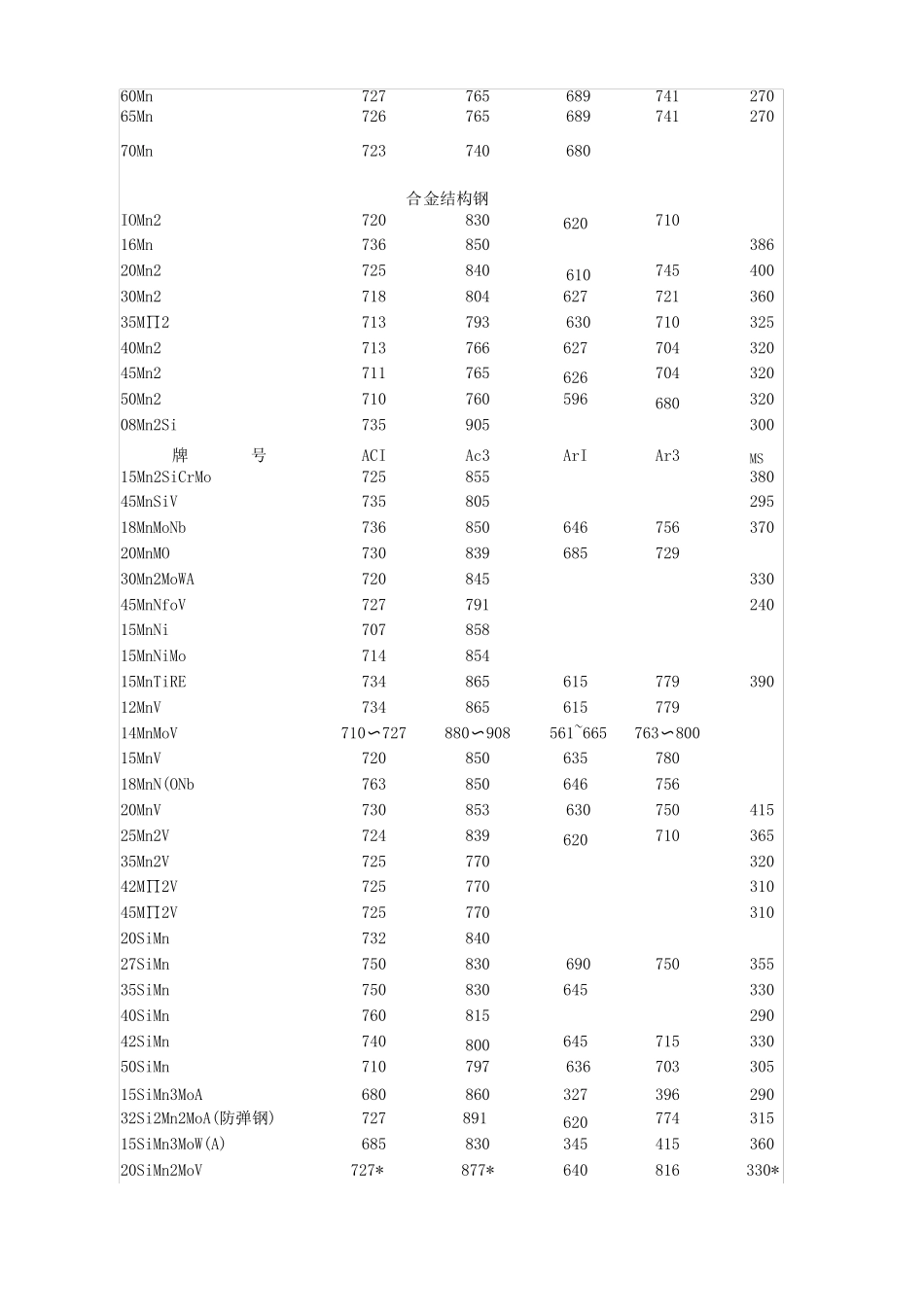

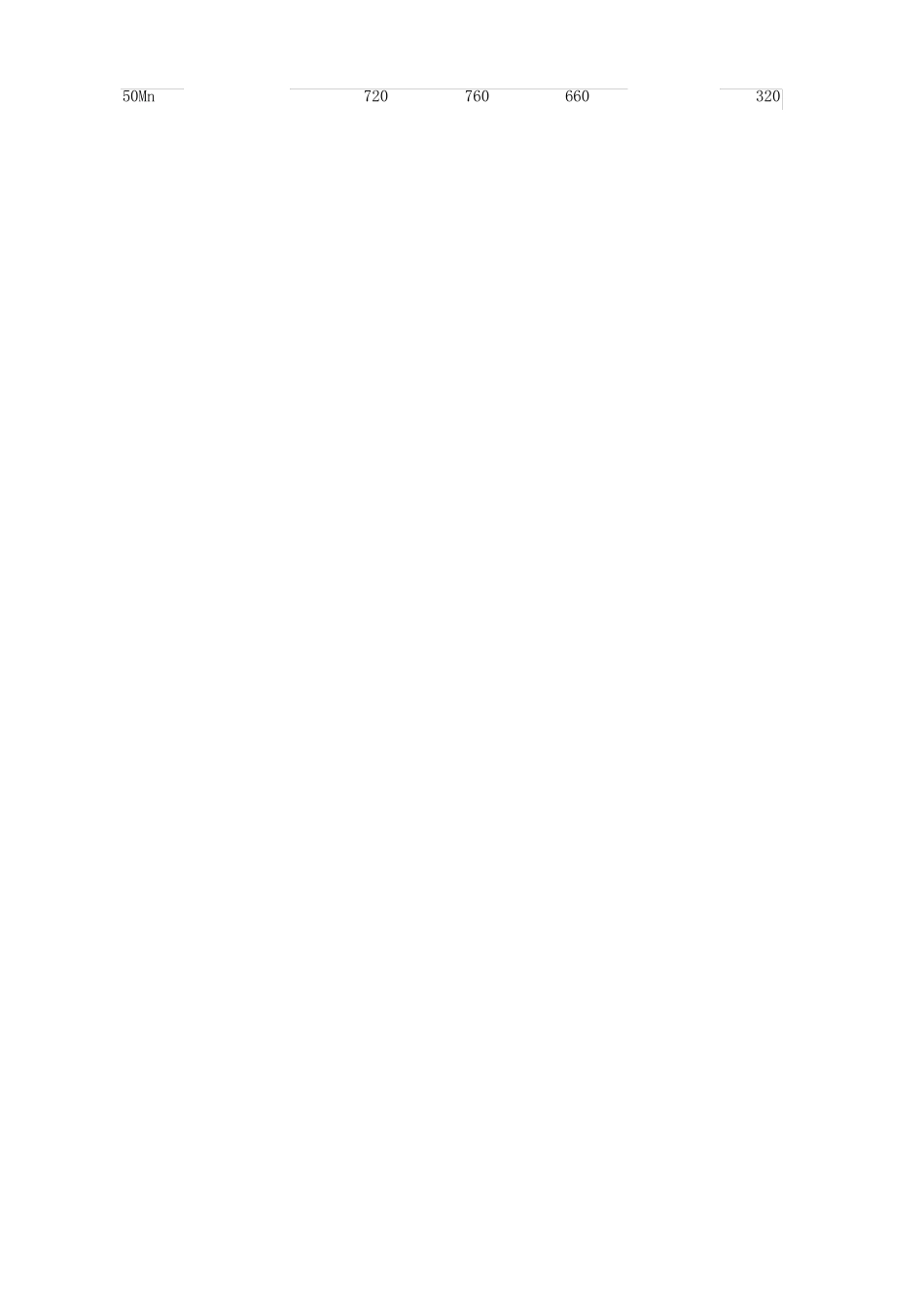

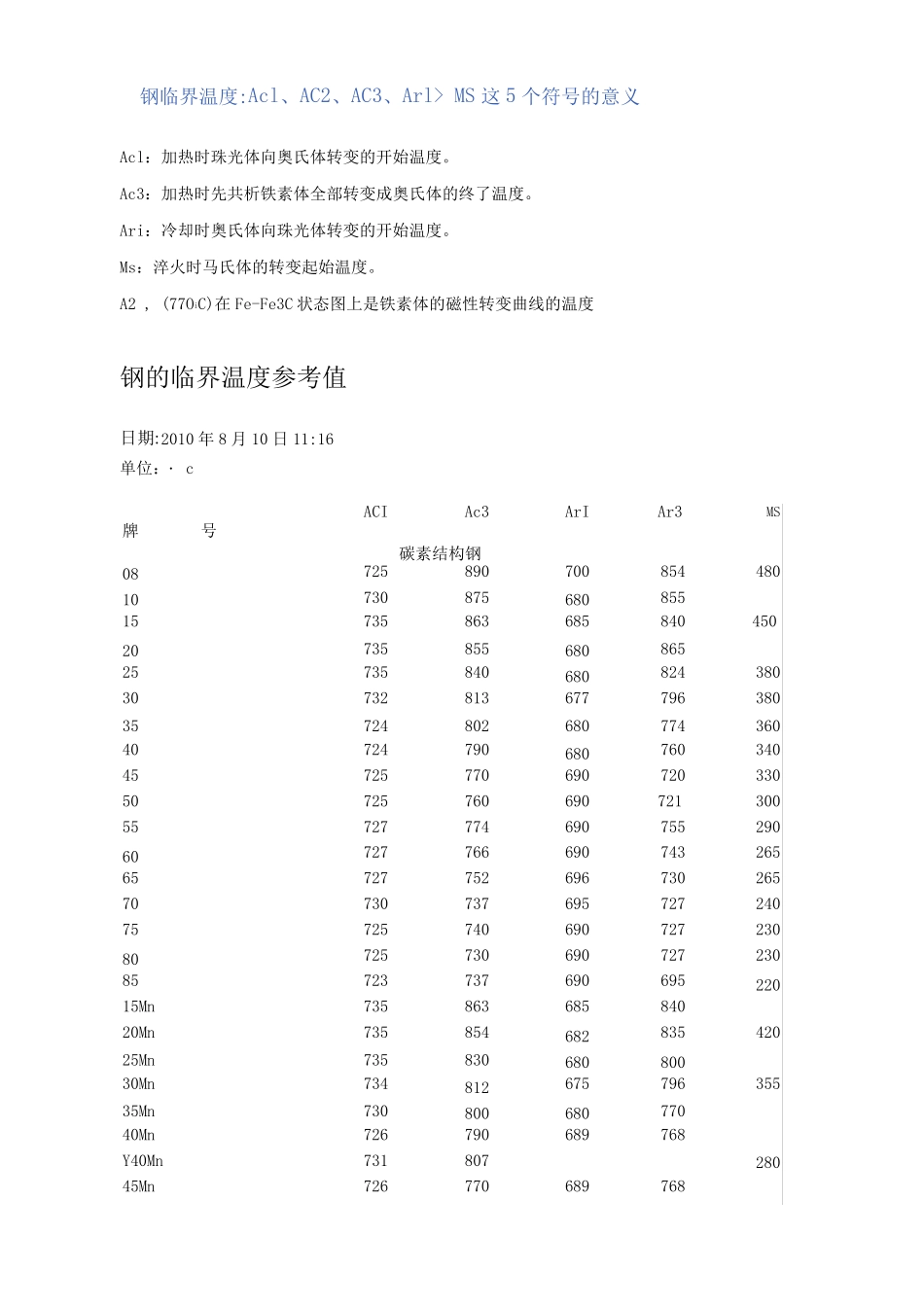

钢临界温度:Acl、AC2、AC3、Arl> MS 这5 个符号的意义 Acl：加热时珠光体向奥氏体转变的开始温度。 Ac3：加热时先共析铁素体全部转变成奥氏体的终了温度。 Ari：冷却时奥氏体向珠光体转变的开始温度。 Ms：淬火时马氏体的转变起始温度。 A2 , (77OiC)在Fe-Fe3C 状态图上是铁素体的磁性转变曲线的温度 钢的临界温度参考值 日期:2010 年8 月10 日11:16 单位：∙ c 牌 号 ACI Ac3 碳素结构钢 ArI Ar3 MS 08 725 890 700 854 480 10 730 875 680 855 15 735 863 685 840 450 20 735 855 680 865 25 735 840 680 824 380 30 732 813 677 796 380 35 724 802 680 774 360 40 724 790 680 760 340 45 725 770 690 720 330 50 725 760 690 721 300 55 727 774 690 755 290 60 727 766 690 743 265 65 727 752 696 730 265 70 730 737 695 727 240 75 725 740 690 727 230 80 725 730 690 727 230 85 723 737 690 695 220 15Mn 735 863 685 840 20Mn 735 854 682 835 420 25Mn 735 830 680 800 30Mn 734 812 675 796 355 35Mn 730 800 680 770 40Mn 726 790 689 768 Y40Mn 731 807 280 45Mn 726 770 689 768 50Mn 720 760 660 320 60Mn 727 765 689 741 270 65Mn 726 765 689 741 270 70Mn 723 740 680 合 金结构钢 IOMn2 720 830 620 710 16Mn 736 850 386 20Mn2 725 840 610 745 400 30Mn2 718 804 627 721 360 35M∏2 713 793 630 710 325 40Mn2 713 766 627 704 320 45Mn2 711 765 626 704 320 50Mn2 710 760 596 680 320 08Mn2Si 735 905 300 牌 号 ACI Ac3 ArI Ar3 MS 15Mn2SiCrMo 725 855 380 45MnSiV 735 805 295 18MnMoNb 736 850 646 756 370 20MnMO 730 839 685 729 30Mn2MoWA 720 845 330 45MnNfoV 727 791 240 15MnNi 707 858 15MnNiMo 714 854 15MnTiRE 734 865 615 779 390 12MnV 734 865 615 779 14MnMoV 710〜727 880〜908 561~665 763〜800 15MnV 720 850 635 780 18MnN(ONb 763 850 646 756 20MnV 730 853 630 750 415 25Mn2V 724 839 620 710 365 35Mn2V 725 770 320 42M∏2V 725 770 31...
