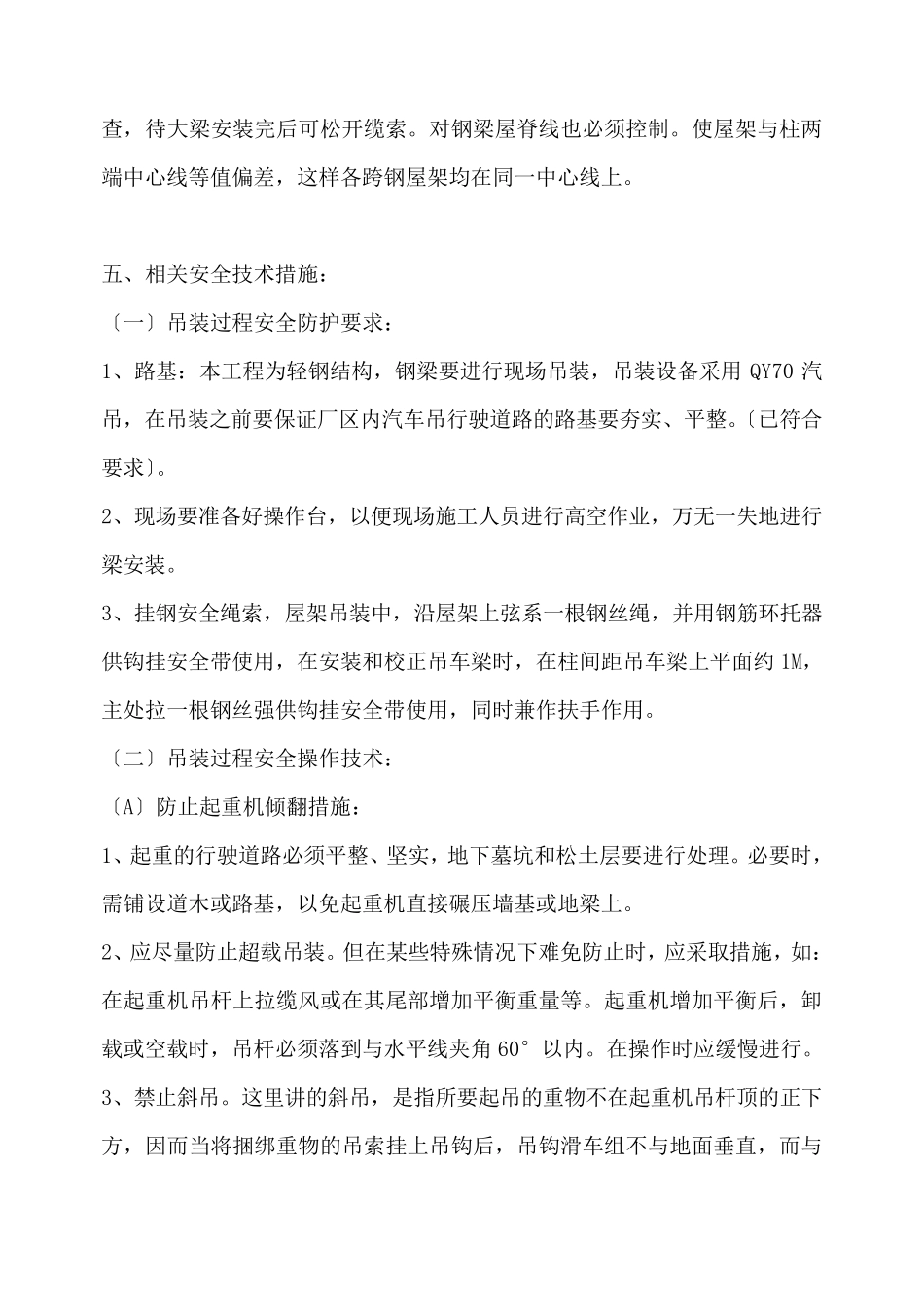

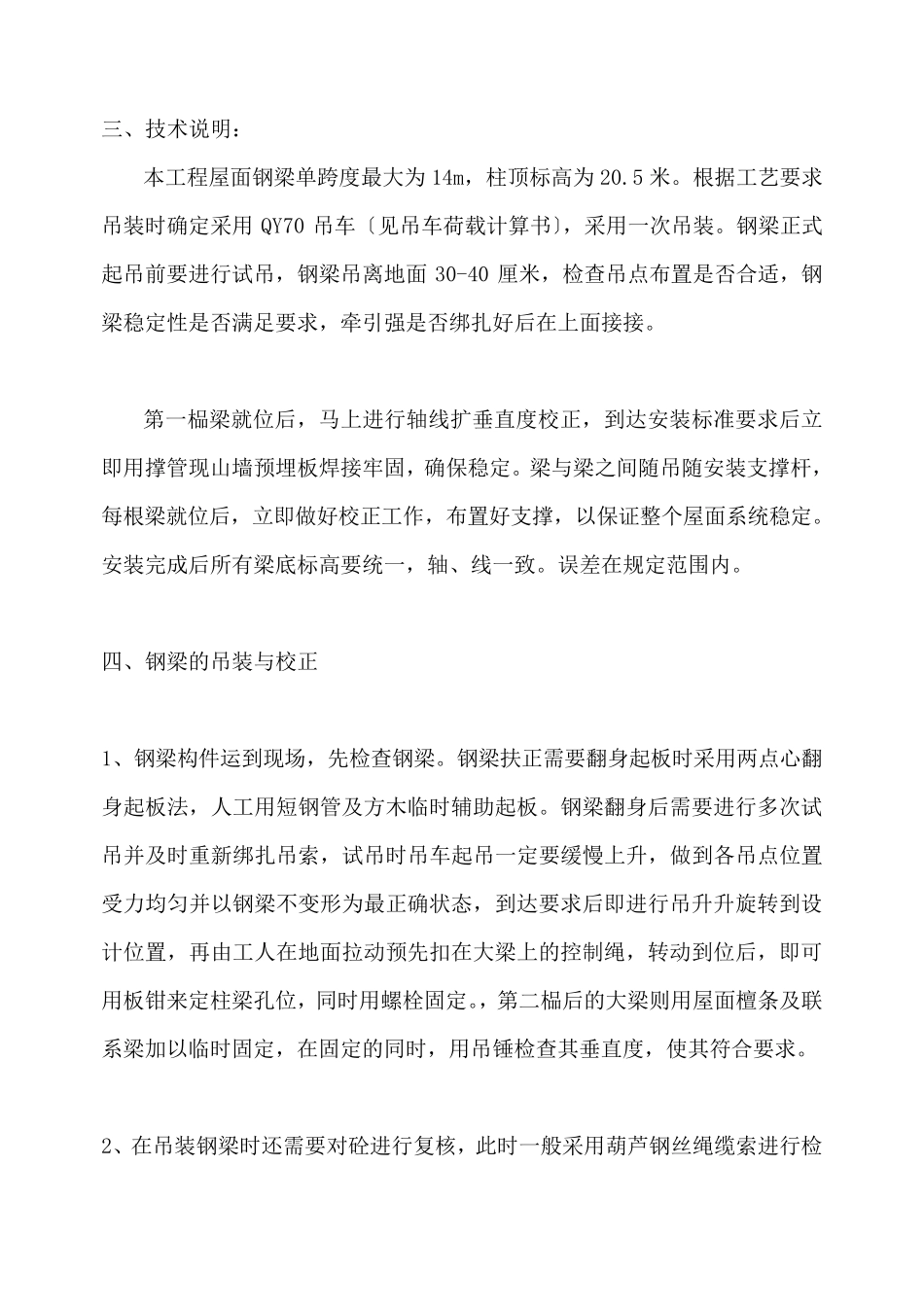

钢梁吊装方案 一、施工准备： 〔1〕对钢结构施工图纸进行会审，并制定出工程施工方案。 〔2〕针对本工程特点及实际情况，选用好机具设备，并确保各设备工作状态良好，使用功能齐全。 〔3〕准备好本工程所用材料的各项质量证明及复试报告。 〔4〕做好各工序各工种施工人员技术、质量安全交底工作。 〔5〕对进场构件进行尺寸复核，底角螺栓进行检校，弹出轴线与标高线。 二、吊装顺序及设备、人员投入： 1、安装流程：轴线、标高复测------屋面钢梁------钢支撑------屋面檀条------拉杆支撑------彩钢板。 2、设备机具一览表： 序号 机械名称 型号 数量 1 吊机 QY-25 1 2 电动扳手 1 3 手拉葫芦 2 4 电动起子 BOCH-400 5 5 电焊机 DX-300 1 6 气割 1 3、人员投入： 共8 名，辅助工2 名 三、技术说明： 本工程屋面钢梁单跨度最大为14m，柱顶标高为20.5 米。根据工艺要求吊装时确定采用QY70 吊车〔见吊车荷载计算书〕，采用一次吊装。钢梁正式起吊前要进行试吊，钢梁吊离地面30-40 厘米，检查吊点布置是否合适，钢梁稳定性是否满足要求，牵引强是否绑扎好后在上面接接。 第一榀梁就位后，马上进行轴线扩垂直度校正，到达安装标准要求后立即用撑管现山墙预埋板焊接牢固，确保稳定。梁与梁之间随吊随安装支撑杆，每根梁就位后，立即做好校正工作，布置好支撑，以保证整个屋面系统稳定。安装完成后所有梁底标高要统一，轴、线一致。误差在规定范围内。 四、钢梁的吊装与校正 1、钢梁构件运到现场，先检查钢梁。钢梁扶正需要翻身起板时采用两点心翻身起板法，人工用短钢管及方木临时辅助起板。钢梁翻身后需要进行多次试吊并及时重新绑扎吊索，试吊时吊车起吊一定要缓慢上升，做到各吊点位置受力均匀并以钢梁不变形为最正确状态，到达要求后即进行吊升升旋转到设计位置，再由工人在地面拉动预先扣在大梁上的控制绳，转动到位后，即可用板钳来定柱梁孔位，同时用螺栓固定。，第二榀后的大梁则用屋面檀条及联系梁加以临时固定，在固定的同时，用吊锤检查其垂直度，使其符合要求。 2、在吊装钢梁时还需要对砼进行复核，此时一般采用葫芦钢丝绳缆索进行检查，待大梁安装完后可松开缆索。对钢梁屋脊线也必须控制。使屋架与柱两端中心线等值偏差，这样各跨钢屋架均在同一中心线上。 五、相关安全技术措施： 〔一〕吊装过程安全防护要求： 1、路基：本工程为轻钢结构，钢梁要进行现场吊装，吊装设备采用QY70 ...
