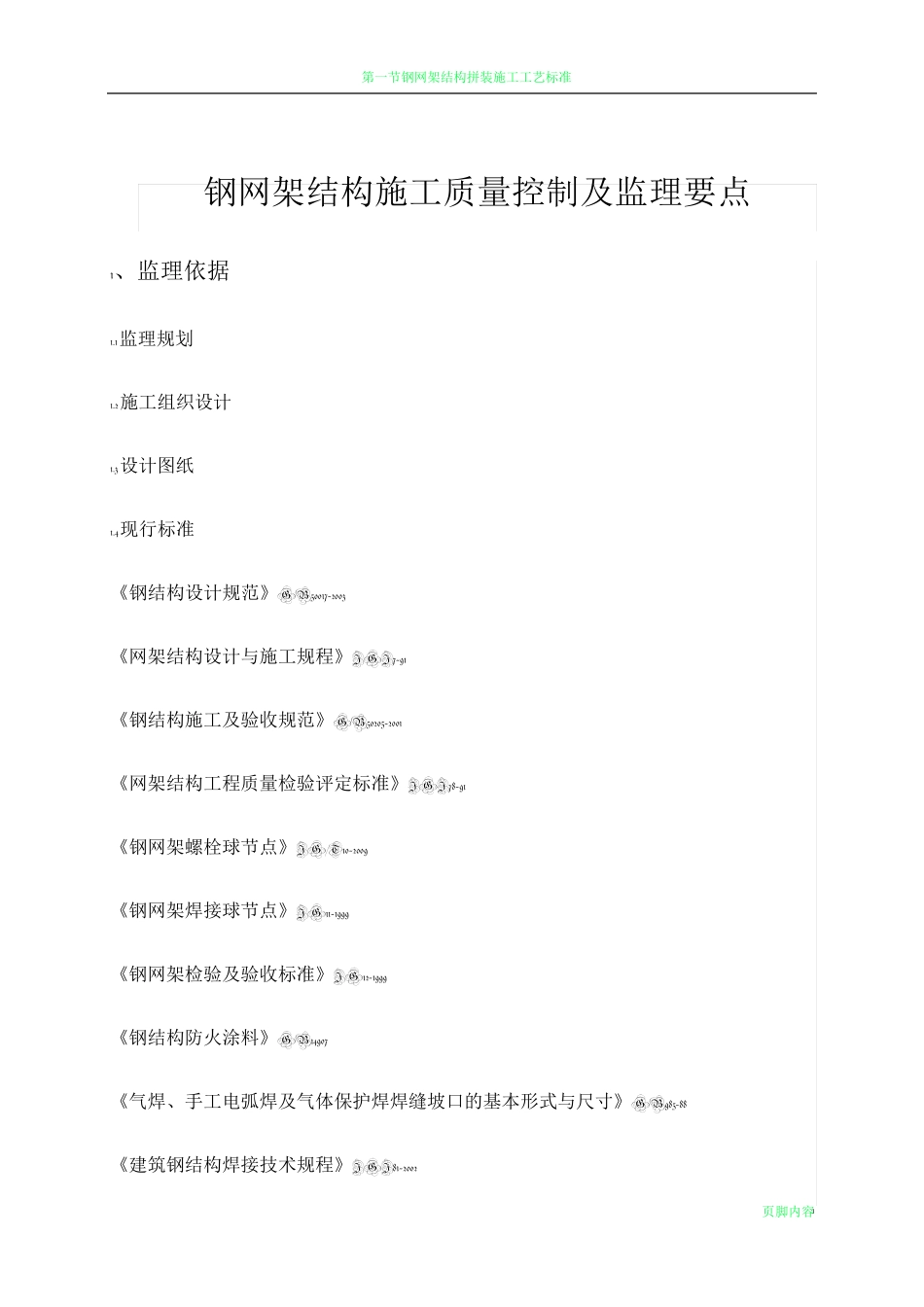

第一节 钢网架结构拼装施工工艺标准 页脚内容1 钢网架结构施工质量控制及监理要点 1、监理依据 1.1监理规划 1.2施工组织设计 1.3设计图纸 1.4现行标准 《钢结构设计规范》GB50017-2003 《网架结构设计与施工规程》JGJ7-91 《钢结构施工及验收规范》GB50205-2001 《网架结构工程质量检验评定标准》JGJ78-91 《钢网架螺栓球节点》JG/T10-2009 《钢网架焊接球节点》JG11-1999 《钢网架检验及验收标准》JG12-1999 《钢结构防火涂料》GB14907 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985-88 《建筑钢结构焊接技术规程》JGJ81-2002 第一节 钢网架结构拼装施工工艺标准 页脚内容2 《网架结构工程质量检验评定标准》JGJ78-91 《钢网架螺栓球节点用高强度螺栓》GB/T16939-1997 《空间网格结构技术规程》JGJ7-2010 1.5现行国家关于建设工程施工安全技术法规和安全技术标准； 2. 监理工作流程 2.1钢结构制作工艺控制流程 第一节 钢网架结构拼装施工工艺标准 页脚内容3 2.2 高空散装法控制流程图 第一节 钢网架结构拼装施工工艺标准 页脚内容4 第一节 钢网架结构拼装施工工艺标准 页脚内容5 2.3 钢网架总拼流程图 第一节 钢网架结构拼装施工工艺标准 页脚内容6 3. 监理工作控制目标及控制要点 3.1 监理控制目标 监理组在施工阶段主要通过合同管理、资料信息管理、安全管理及组织协调等手段，实现本项目钢网架结构子分部工程施工质量控制及协助业主实现投资控制、进度控制的目标值。 3.1.1质量控制目标 高空散装法控制安装时的轴线位置、标高和网架的挠度应符合设计和规范的规定。 3.1.2进度控制目标 应作好各项准备工作和施工协调工作，及时消除影响施工工期的各种因素，确保合同（计划）工期的实现。 3.1.3 投资控制目标 在实施过程中，应认真履行合同规定的要求，认真作好施工过程中的各项签证工作，并对施工中的各类变更，进行认真审核，努力使投资控制在合理的范围之内。 3.1.4 安全控制目标 确保安装过程中的安全无事故，控制脚手架的刚度、强度和稳定性。必须防止发生火灾。防止高空坠落和坠物。 3.2监理工作控制要点 3.2.1施工准备阶段的监理工作 3.2.1.1熟悉图纸，了解掌握网架各节点的连接，根据实际情况划分小拼单元，提出图纸中的问题或建议。 第一节 钢网架结构拼装施工工艺标准 页脚内容7 3.2.1.2参加由建设单位组织的设计技术交底，总监理工程师应对设计...
