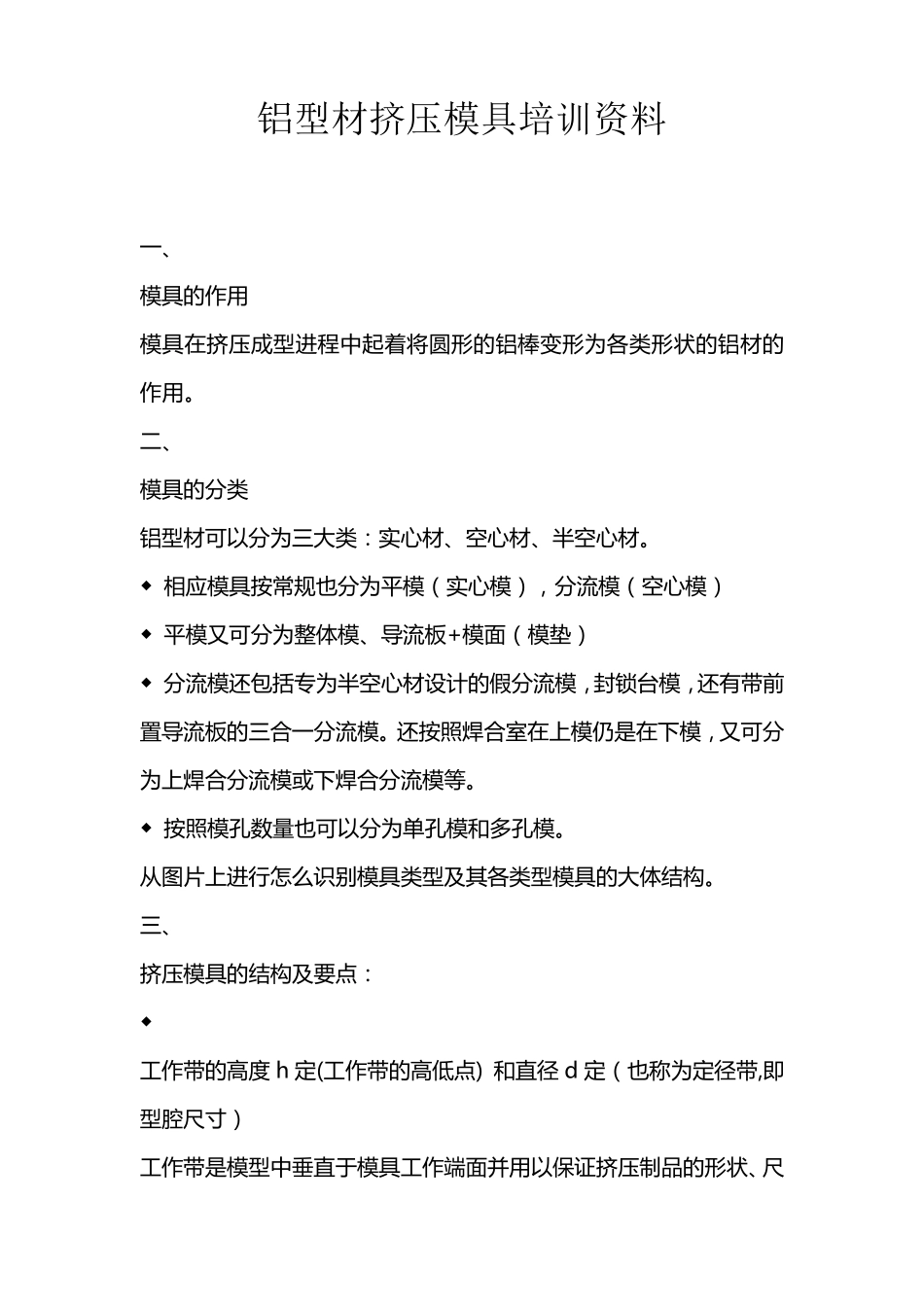

铝型材挤压模具培训资料 一 、 模 具 的 作 用 模 具 在 挤 压 成 型 进 程 中 起 着 将 圆 形 的 铝 棒 变 形 为 各 类 形 状 的 铝 材 的作 用 。 二 、 模 具 的 分 类 铝 型 材 可 以 分 为 三 大 类 ： 实 心 材 、空 心 材 、半 空 心 材 。 ◆ 相 应 模 具 按 常 规 也 分 为 平 模 （ 实 心 模 ） ， 分 流 模 （ 空 心 模 ） ◆ 平 模 又 可 分 为 整 体 模 、导 流 板 +模 面 （ 模 垫 ） ◆ 分 流 模 还 包 括 专 为 半 空 心 材 设 计 的 假 分 流 模 ， 封 锁 台 模 ， 还 有 带 前置 导 流 板 的 三 合 一 分 流 模 。 还 按 照 焊 合 室 在 上 模 仍 是 在 下 模 ， 又 可 分为 上 焊 合 分 流 模 或 下 焊 合 分 流 模 等 。 ◆ 按 照 模 孔 数 量 也 可 以 分 为 单 孔 模 和 多 孔 模 。 从 图 片 上 进 行 怎 么 识 别 模 具 类 型 及 其 各 类 型 模 具 的 大 体 结 构 。 三 、 挤 压 模 具 的 结 构 及 要 点 ： ◆ 工 作 带 的 高 度 h 定 (工 作 带 的 高 低 点 ) 和 直 径 d 定 （ 也 称 为 定 径 带 ,即型 腔 尺 寸 ） 工 作 带 是 模 型 中 垂 直 于 模 具 工 作 端 面 并 用 以 保 证 挤 压 制 品 的 形 状 、尺寸 和 表 面 质 量 的 区 段 。 （ 工 作 带 直 径D 定 也 是 模 具 设 计 中 的 一 个 重要 参 数 ， 它 的 原 则 为 ： 保 证 挤 压 出 的 铝 材 在 冷 却 状 态 下 不 超 出 图 纸 公差 范 围 的 条 件 下 ， 尽 可 能 延 长 模 具 的 利 用 寿 命 。 影 响 铝 材 尺 寸 的 因 素很 多 ， 如 温 度 、模 具 材 料 和 铝 合 金 成 份 、产 品 的 形 状 和 尺 寸 ， 拉 伸 矫直 量 及 模 具 的 变 形 情 况 等 。 工 作 带 的 长 度 h 定 也 是 模 具 的 重 要 参 数 ， 工 作 带 的 长 度 太 短 ， 产 品 的尺 寸 难 以 稳 定 ， 也 容 易 产 生 波 纹 ， 椭 圆 度 ， 压 痕 、压 伤...
