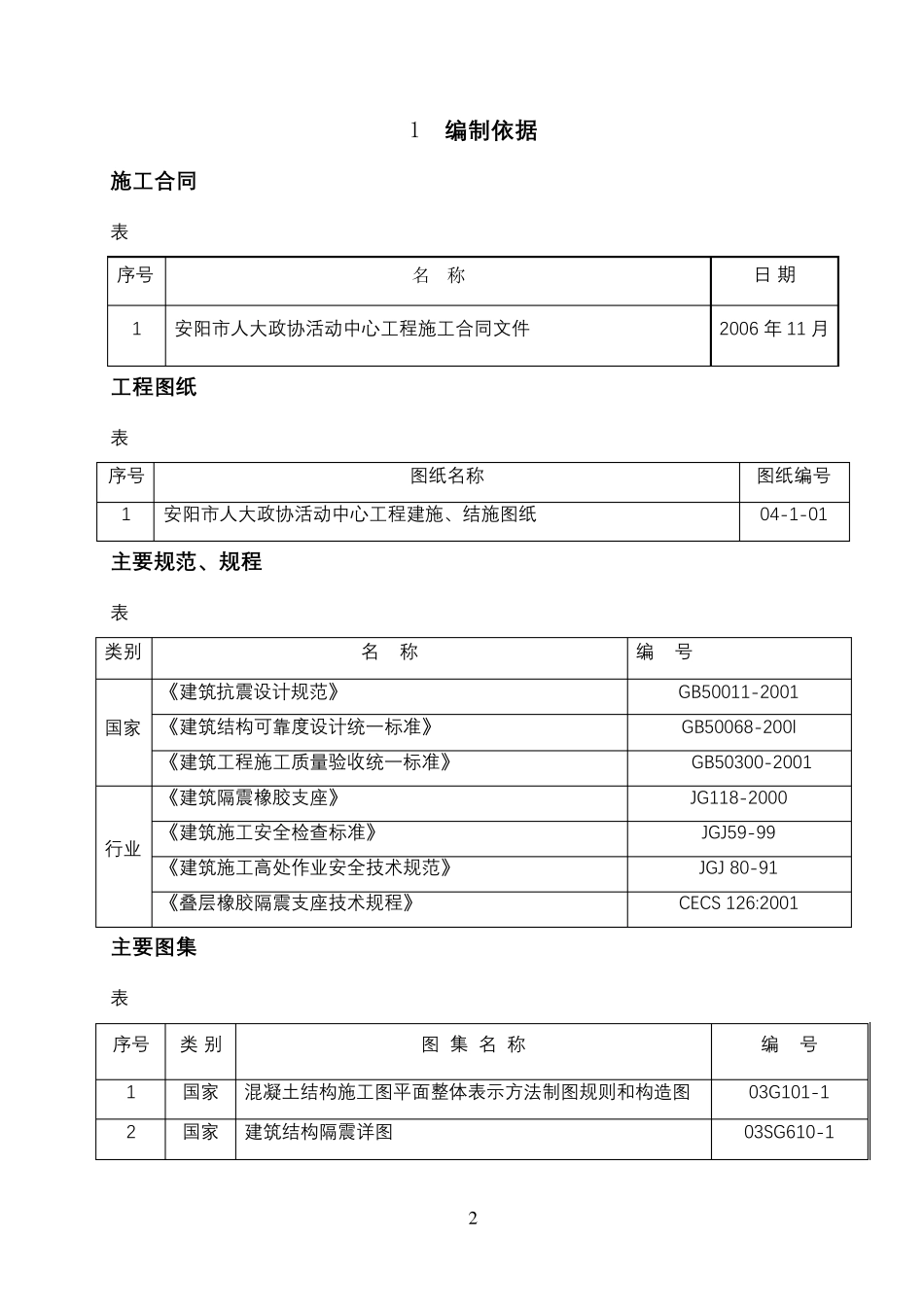

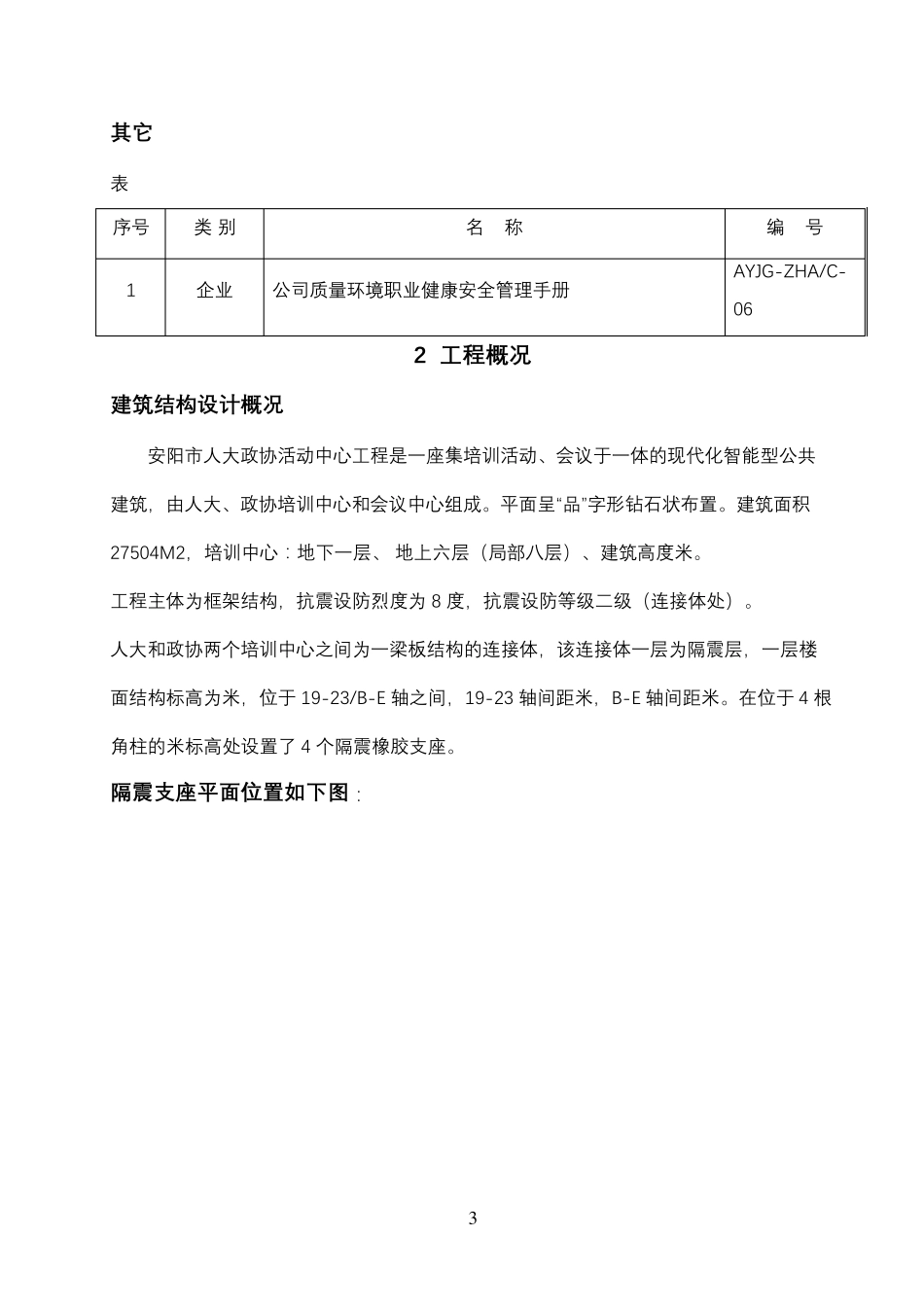

隔震橡胶支座施工 方案( 总6 页) --本 页 仅 作 为文 档 封 面 ， 使 用 时 请 直 接 删 除 即 可 -- --内 页 可 以 根 据 需 求 调 整 合 适 字 体 及 大 小 -- 2 1 编制依据 施工合同 表 序号 名 称 日 期 1 安阳市人大政协活动中心工程施工合同文件 2006 年 11 月 工程图纸 表 序号 图纸名称 图纸编号 1 安阳市人大政协活动中心工程建施、结施图纸 04-1-01 主要规范、规程 表 类别 名 称 编 号 国家 《建筑抗震设计规范》 GB50011-2001 《建筑结构可靠度设计统一标准》 GB50068-200l 《建筑工程施工质量验收统一标准》 GB50300-2001 行业 《建筑隔震橡胶支座》 JG118-2000 《建筑施工安全检查标准》 JGJ59-99 《建筑施工高处作业安全技术规范》 JGJ 80-91 《叠层橡胶隔震支座技术规程》 CECS 126:2001 主要图集 表 序号 类 别 图 集 名 称 编 号 1 国家 混凝土结构施工图平面整体表示方法制图规则和构造图 03G101-1 2 国家 建筑结构隔震详图 03SG610-1 3 其它 表 序号 类 别 名 称 编 号 1 企业 公司质量环境职业健康安全管理手册 AYJG-ZHA/C-06 2 工程概况 建筑结构设计概况 安阳市人大政协活动中心工程是一座集培训活动、会议于一体的现代化智能型公共建筑，由人大、政协培训中心和会议中心组成。平面呈“品”字形钻石状布置。建筑面积27504M2，培训中心：地下一层、 地上六层（局部八层）、建筑高度米。 工程主体为框架结构，抗震设防烈度为 8 度，抗震设防等级二级（连接体处）。 人大和政协两个培训中心之间为一梁板结构的连接体，该连接体一层为隔震层，一层楼面结构标高为米，位于 19-23/B-E 轴之间，19-23 轴间距米，B-E 轴间距米。在位于 4 根角柱的米标高处设置了 4 个隔震橡胶支座。 隔震支座平面位置如下图： 4 隔 震 支 座 节 点 详 图 如 下： 5 隔 震 支 座 设 计 参 数 如 下表 ： 型号 GZP600 联结板厚 20 mm 橡胶外径 620mm 有效面积 2820 c ㎡ 内部钢板外径 600mm 产品总高度 232 mm 中心孔径 30mm 产品重量 357Kg 橡胶层 *24mm*片 推荐基准面压 10N/m ㎡ 橡胶总厚 120 mm 极限变形 （ 推 荐 基 准 面压） 400% 内部钢板厚 mm 水平刚度 1570KN/m 联接板尺寸 650 mm 竖向刚度 2420KN/mm 说明： 1. ...
