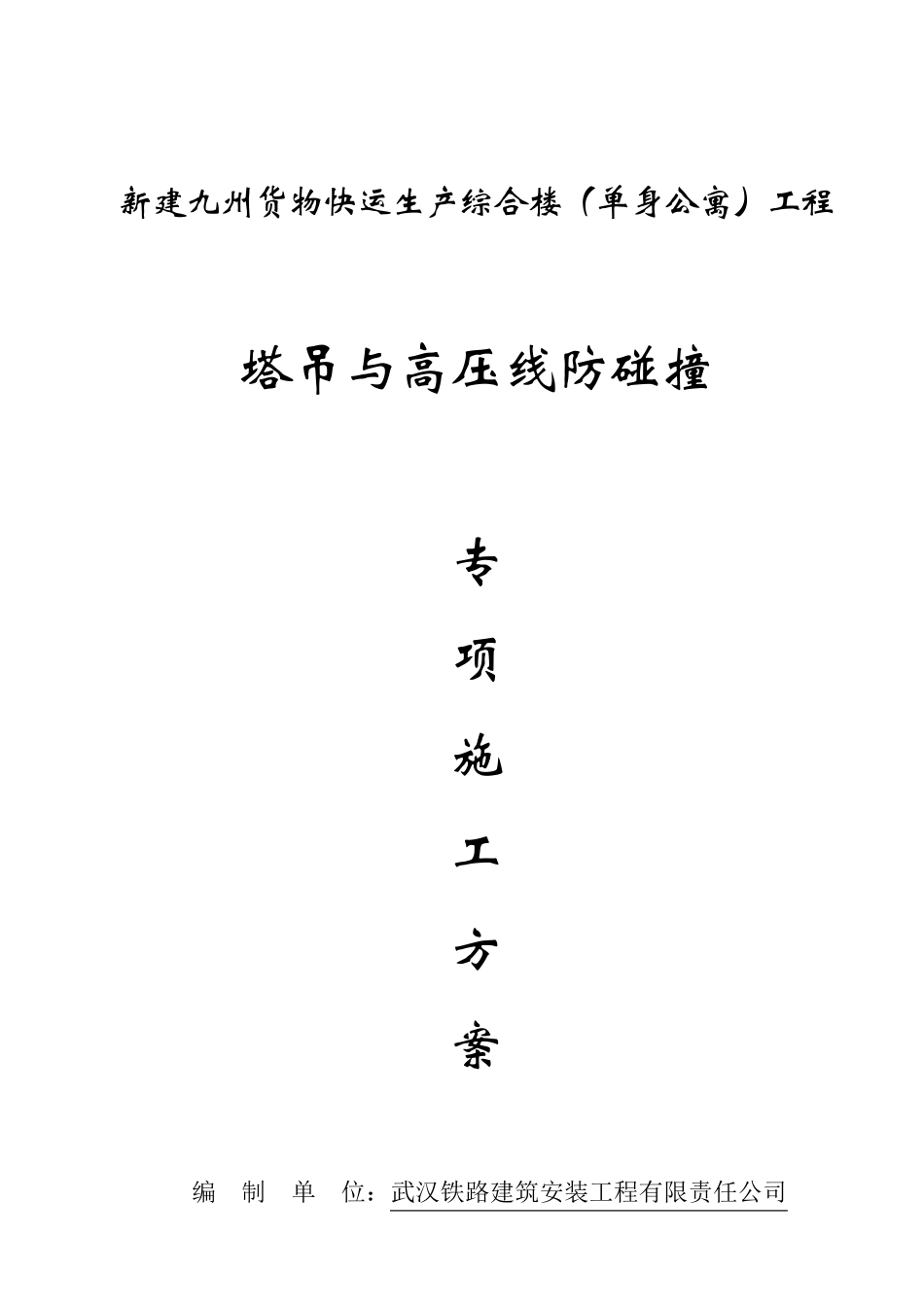

新建九州货物快运生产综合楼（单身公寓）工程 塔吊与高压线防碰撞 专 项 施 工 方 案 编 制 单 位：武汉铁路建筑安装工程有限责任公司 2 编 制 人： 审 批 人： 批 准 人： 日 期：2019 年 7 月 5 日 目 录 一、工程概况： ....................................... 3 二、工程简介： ....................................... 3 三、现状分析 ......................................... 4 四、方案确定 ......................................... 4 五、措施与实施 ....................................... 5 六、塔吊安全使用： ................................... 7 七、塔吊的拆除： ..................................... 8 八、安全责任人及职责 ................................. 8 九、其它注意事项 .................................... 11 3 一、工程概况： 工程名称：新建九州货物快运生产综合楼（单身公寓）工程 工程地址：黄陂区滠口物流基地 建设单位： 武汉铁路局集团站房工程建设指挥部 监理单位：武汉铁道工程建设监理有限责任公司 施工单位：武汉铁路建筑安装工程有限责任公司 安装单位：湖北楚天生力工程建设有限公司 塔吊型号：QTZ63 型自升式塔式起重机 基本参数：起重臂长50m（标准长为55m） 最大幅度起重量 1t 最大额定起重量6t 塔身尺寸 1.6×1.6×2.5m 安装后自由高度（不附墙） 39m 二、工程简介： 本工程新建九州货物快运生产综合楼（单身公寓）工程，地下一层，地上14 层，主体高度为49.5m、框剪结构，地上14+1 层。塔吊基座设置在地下室负1 层（即地下室底板下），基顶标高-6.2m，现阶段独立自由高度前大 4 臂距高压线垂直距离还有15 米左右，距离既有铁路线接触网垂直距离35m左右。 三、现状分析 在塔机作业区内，建筑物东侧有10KV 高压线一组，由东南斜走向，高压线距自然地坪垂直高度约15m 左右，水平最近处距将来建好的建筑物14m。建筑物东北侧距离既有线铁路接触网水平距离35m。 塔机安装能满足国标（GB5144-85）规范的规定，但根据《施工现场临时用电安全技术规范》（JGJ46-2005）第一部分高压线防护要求：在建工程的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。最小安全操作距离应不小于第3.1.4 规定，旋转臂架式起重机的任何部位或被吊物边缘与10KV 以下的架空线路边线最小水平距离不得小...
