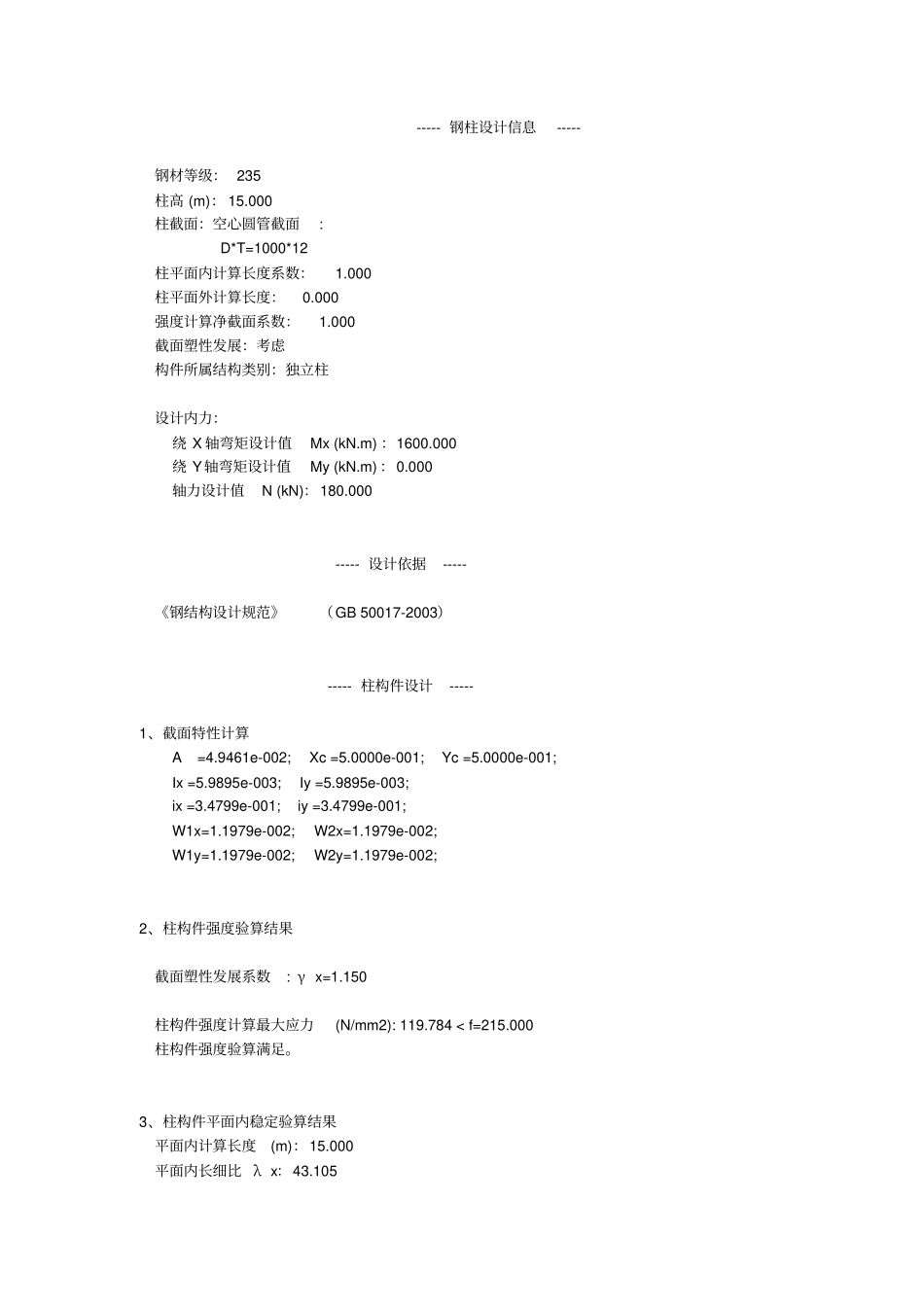

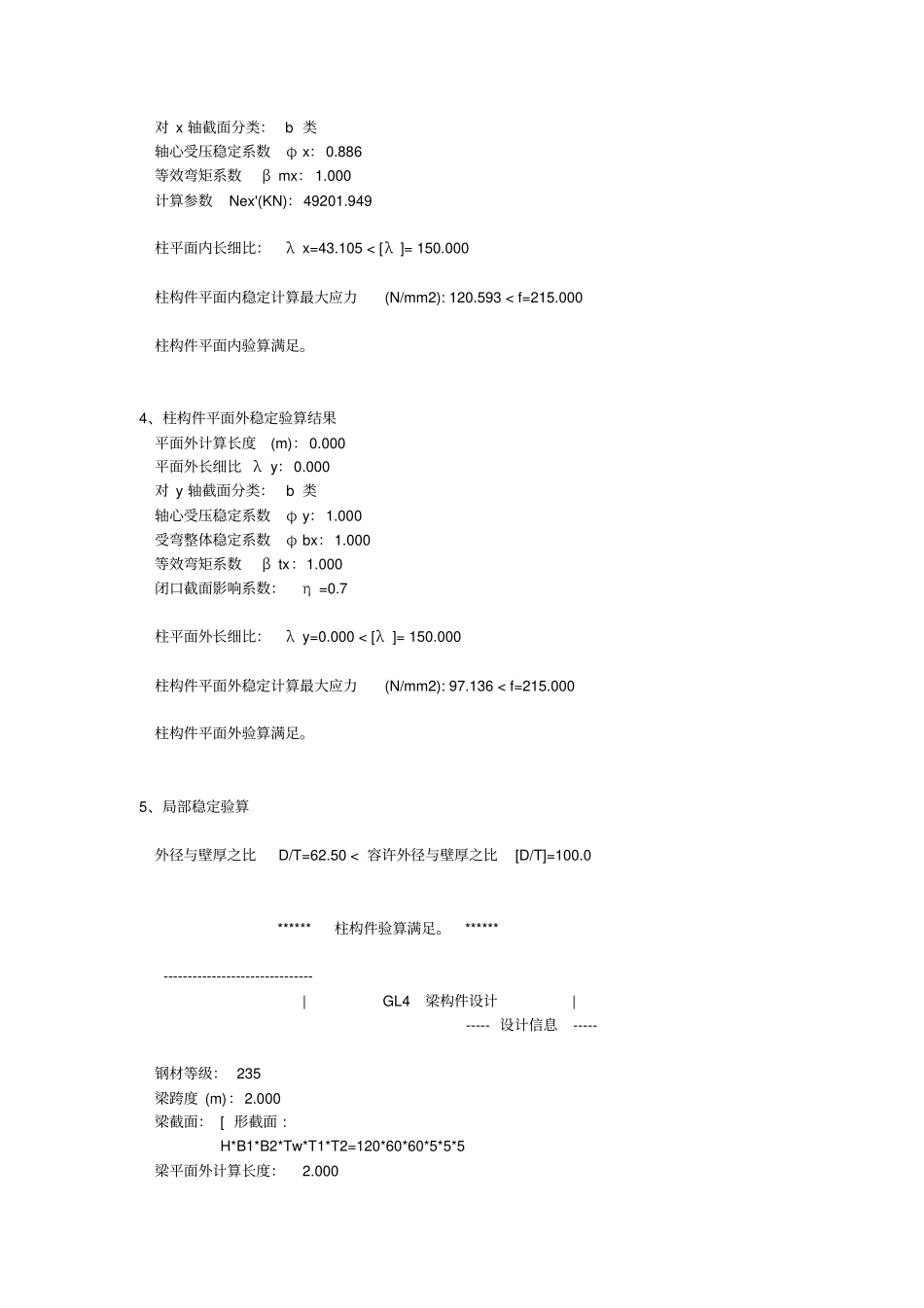

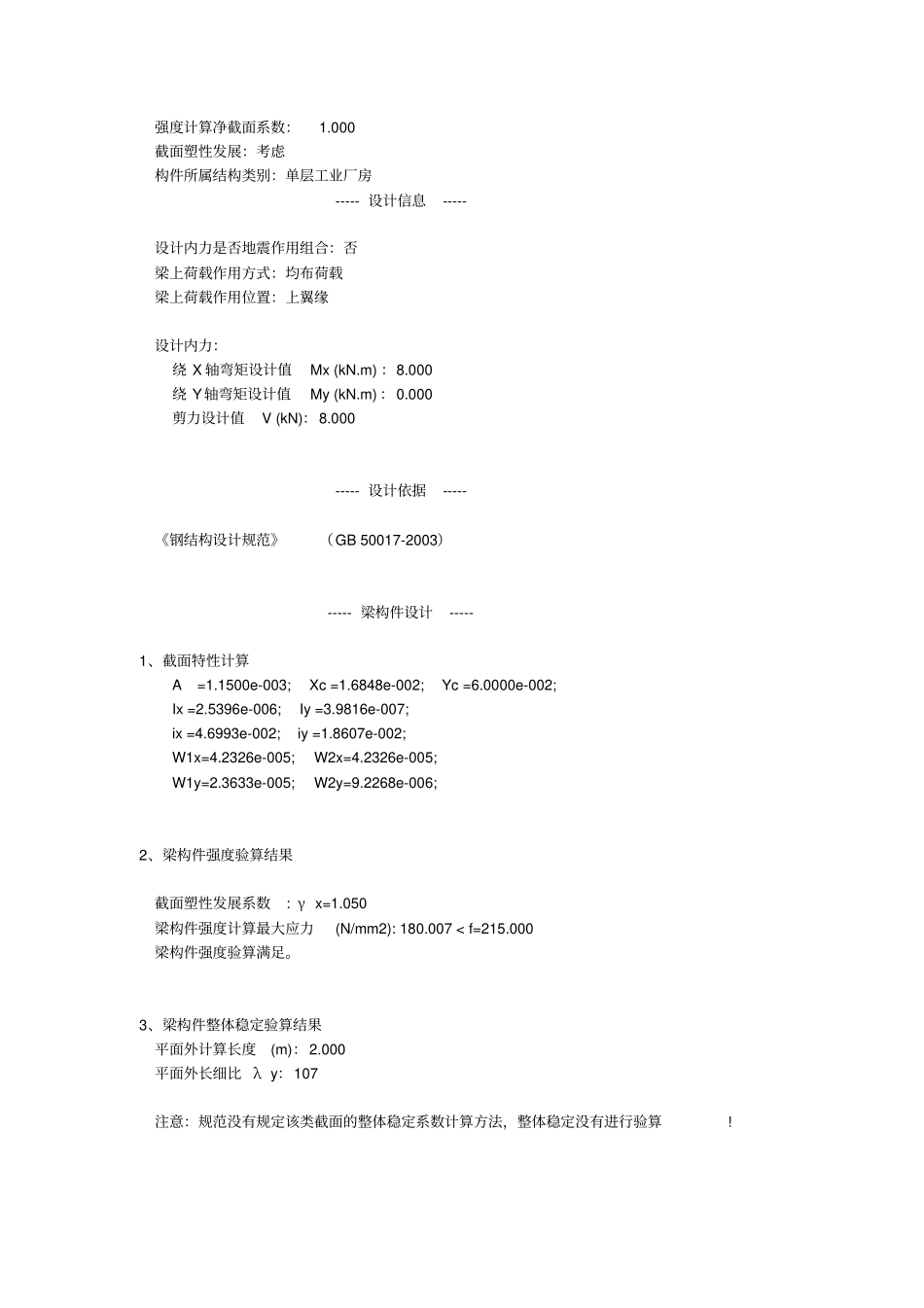

----- 钢柱设计信息----- 钢材等级： 235 柱高 (m)： 15.000 柱截面：空心圆管截面: D*T=1000*12 柱平面内计算长度系数：1.000 柱平面外计算长度：0.000 强度计算净截面系数：1.000 截面塑性发展：考虑构件所属结构类别：独立柱设计内力：绕 X 轴弯矩设计值Mx (kN.m) ：1600.000 绕 Y轴弯矩设计值My (kN.m) ：0.000 轴力设计值N (kN)：180.000 ----- 设计依据----- 《钢结构设计规范》（GB 50017-2003）----- 柱构件设计----- 1、截面特性计算A =4.9461e-002; Xc =5.0000e-001; Yc =5.0000e-001; Ix =5.9895e-003; Iy =5.9895e-003; ix =3.4799e-001; iy =3.4799e-001; W1x=1.1979e-002; W2x=1.1979e-002; W1y=1.1979e-002; W2y=1.1979e-002; 2、柱构件强度验算结果截面塑性发展系数: γ x=1.150 柱构件强度计算最大应力(N/mm2): 119.784 < f=215.000 柱构件强度验算满足。3、柱构件平面内稳定验算结果平面内计算长度(m)：15.000 平面内长细比 λ x：43.105 对 x 轴截面分类： b 类轴心受压稳定系数φ x：0.886 等效弯矩系数β mx： 1.000 计算参数Nex'(KN)：49201.949 柱平面内长细比：λ x=43.105 < [λ ]= 150.000 柱构件平面内稳定计算最大应力(N/mm2): 120.593 < f=215.000 柱构件平面内验算满足。4、柱构件平面外稳定验算结果平面外计算长度(m)：0.000 平面外长细比 λ y：0.000 对 y 轴截面分类： b 类轴心受压稳定系数φ y：1.000 受弯整体稳定系数φ bx：1.000 等效弯矩系数β tx：1.000 闭口截面影响系数：η =0.7 柱平面外长细比：λ y=0.000 < [λ ]= 150.000 柱构件平面外稳定计算最大应力(N/mm2): 97.136 < f=215.000 柱构件平面外验算满足。5、局部稳定验算外径与壁厚之比D/T=62.50 < 容许外径与壁厚之比[D/T]=100.0 ****** 柱构件验算满足。****** ------------------------------- | GL4 梁构件设计| ----- 设计信息----- 钢材等级： 235 梁跨度 (m)：2.000 梁截面： [ 形截面 : H*B1*B2*Tw*T1*T2=120*60*60*5*5*5 梁平面外计算长度：2.000 强度计算净截面系数：1.000 截面塑性发展：考虑构件所属结构类别：单层工业厂房----- 设计信息----- 设计内力是否地震作用组合：否梁上荷载作用方式：均布荷载梁上荷载作用位置：上翼缘设计内力：绕 X 轴弯矩设计值Mx (kN.m) ：8.000 绕 Y轴弯矩设...
