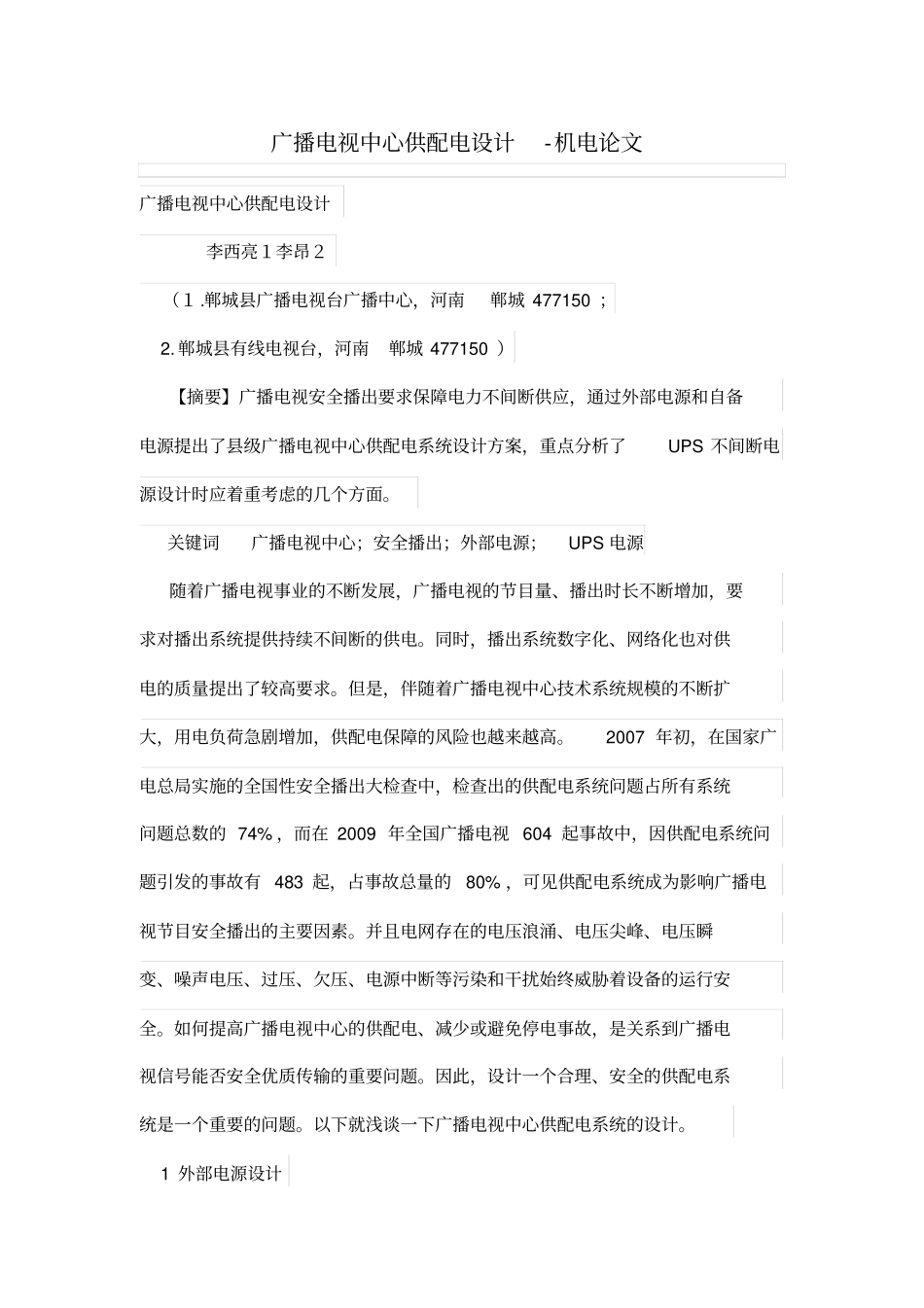

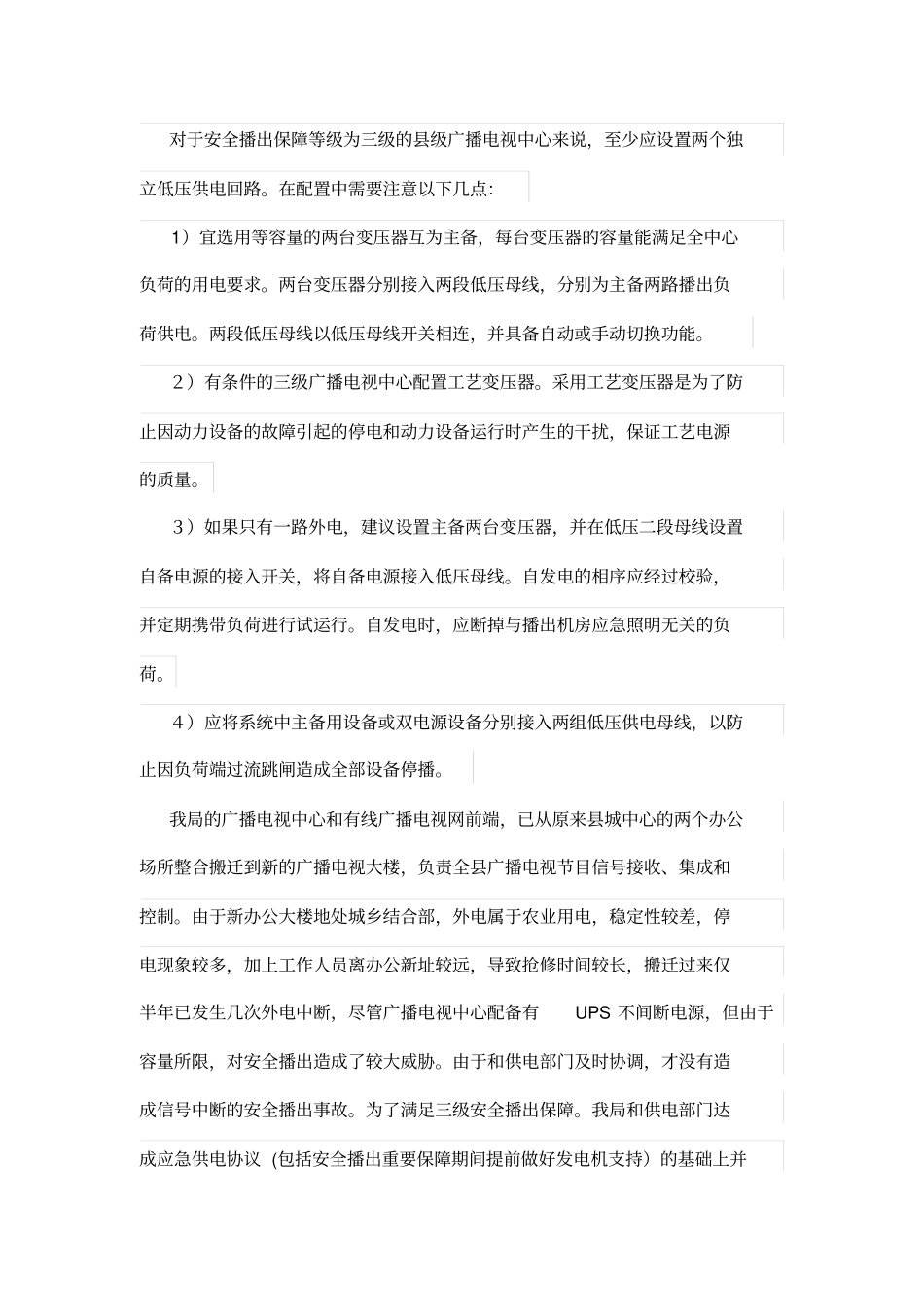

广播电视中心供配电设计-机电论文广播电视中心供配电设计李西亮１李昂２（１ .郸城县广播电视台广播中心，河南郸城 477150 ； 2. 郸城县有线电视台，河南郸城 477150 ）【摘要】广播电视安全播出要求保障电力不间断供应，通过外部电源和自备电源提出了县级广播电视中心供配电系统设计方案，重点分析了UPS 不间断电源设计时应着重考虑的几个方面。关键词广播电视中心；安全播出；外部电源；UPS 电源随着广播电视事业的不断发展，广播电视的节目量、播出时长不断增加，要求对播出系统提供持续不间断的供电。同时，播出系统数字化、网络化也对供电的质量提出了较高要求。但是，伴随着广播电视中心技术系统规模的不断扩大，用电负荷急剧增加，供配电保障的风险也越来越高。2007 年初，在国家广电总局实施的全国性安全播出大检查中，检查出的供配电系统问题占所有系统问题总数的 74% ，而在 2009 年全国广播电视 604 起事故中，因供配电系统问题引发的事故有 483 起，占事故总量的80% ，可见供配电系统成为影响广播电视节目安全播出的主要因素。并且电网存在的电压浪涌、电压尖峰、电压瞬变、噪声电压、过压、欠压、电源中断等污染和干扰始终威胁着设备的运行安全。如何提高广播电视中心的供配电、减少或避免停电事故，是关系到广播电视信号能否安全优质传输的重要问题。因此，设计一个合理、安全的供配电系统是一个重要的问题。以下就浅谈一下广播电视中心供配电系统的设计。 1 外部电源设计对于安全播出保障等级为三级的县级广播电视中心来说，至少应设置两个独立低压供电回路。在配置中需要注意以下几点：1）宜选用等容量的两台变压器互为主备，每台变压器的容量能满足全中心负荷的用电要求。两台变压器分别接入两段低压母线，分别为主备两路播出负荷供电。两段低压母线以低压母线开关相连，并具备自动或手动切换功能。２）有条件的三级广播电视中心配置工艺变压器。采用工艺变压器是为了防止因动力设备的故障引起的停电和动力设备运行时产生的干扰，保证工艺电源的质量。３）如果只有一路外电，建议设置主备两台变压器，并在低压二段母线设置自备电源的接入开关，将自备电源接入低压母线。自发电的相序应经过校验，并定期携带负荷进行试运行。自发电时，应断掉与播出机房应急照明无关的负荷。４）应将系统中主备用设备或双电源设备分别接入两组低压供电母线，以防止因负荷端过流跳闸造成全部设备停播。我局的广播电视中心和有...
