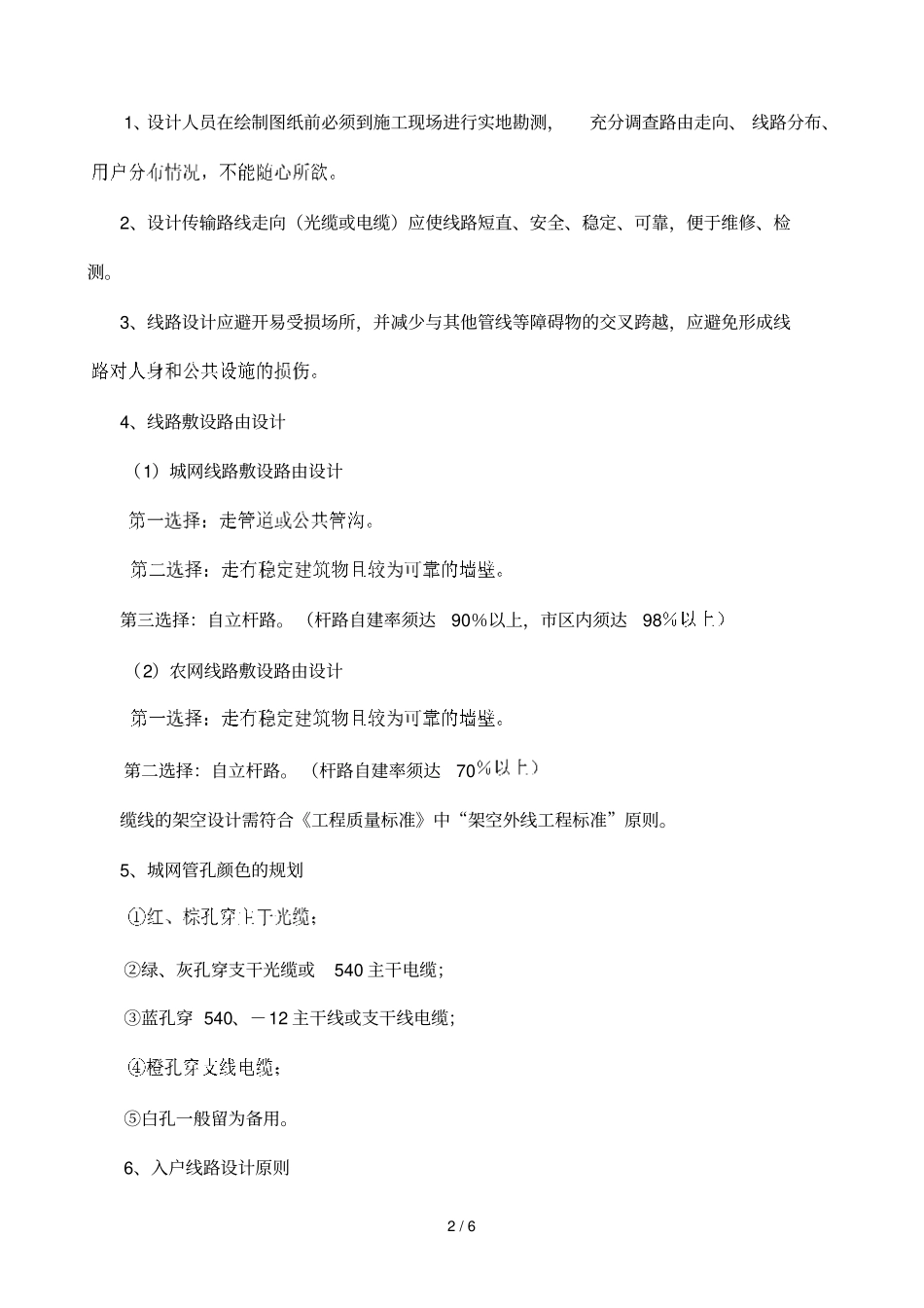

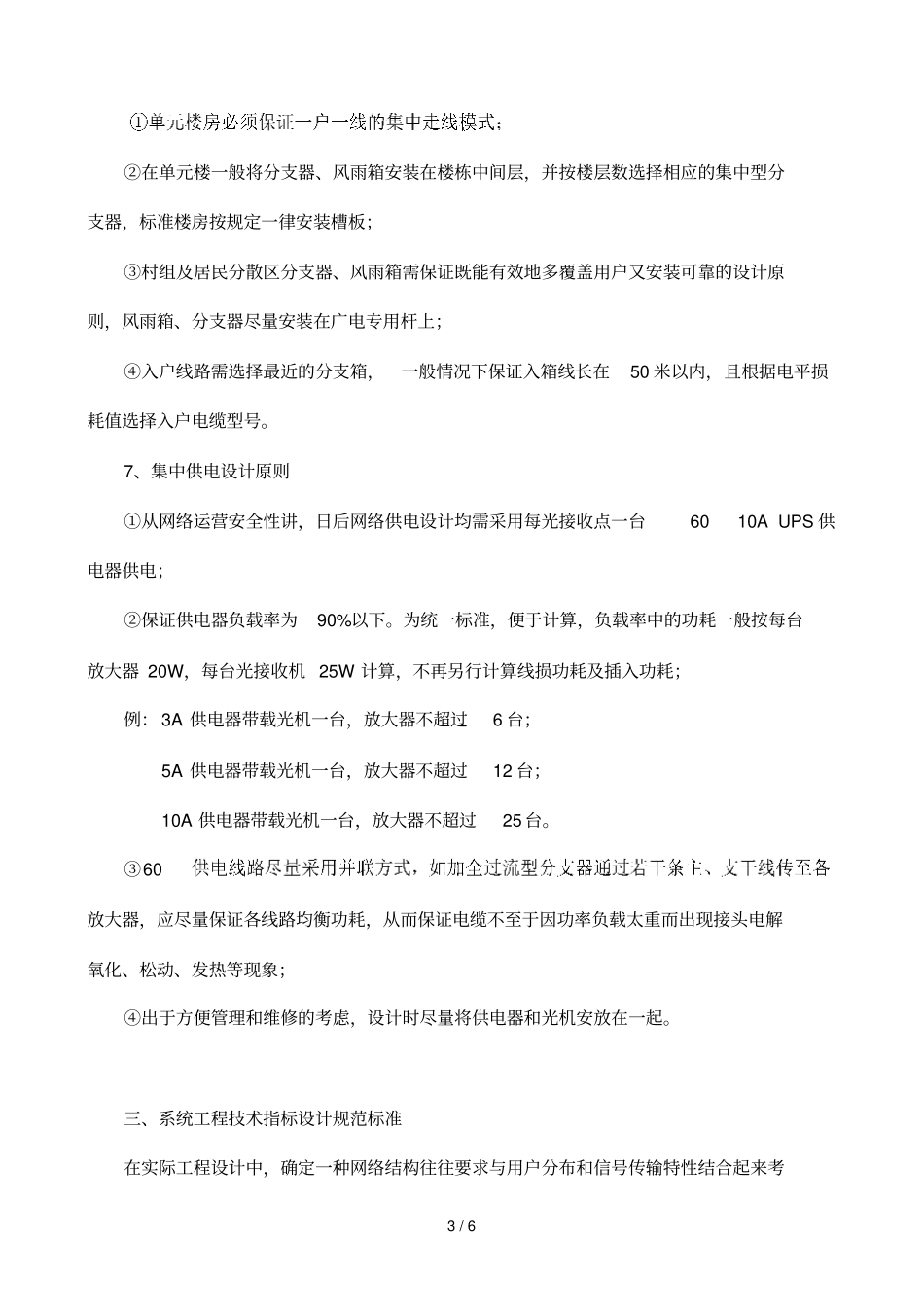

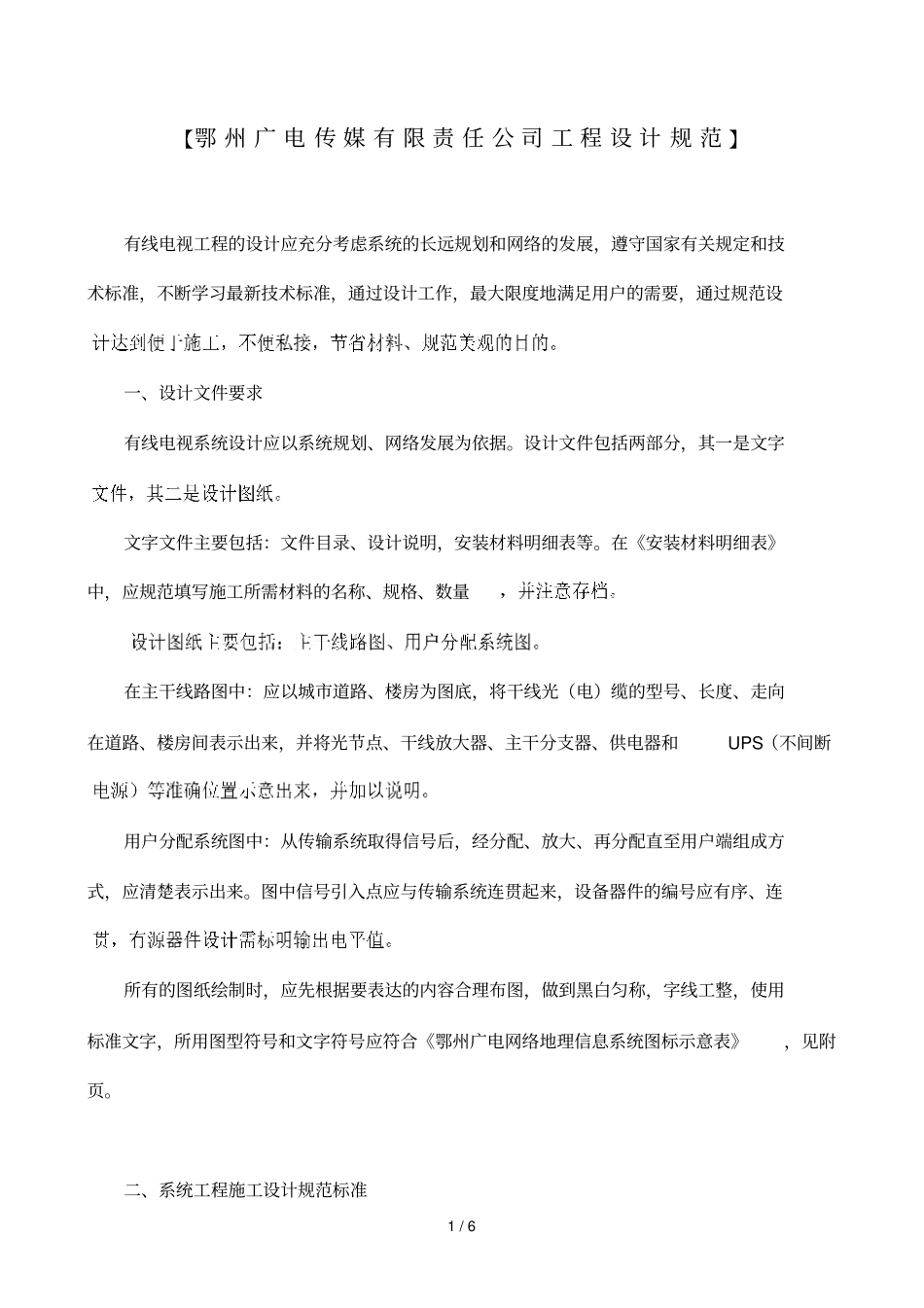

1 / 6 【鄂 州 广 电 传 媒 有 限 责 任 公 司 工 程 设 计 规 范 】有线电视工程的设计应充分考虑系统的长远规划和网络的发展，遵守国家有关规定和技术标准，不断学习最新技术标准，通过设计工作，最大限度地满足用户的需要，通过规范设一、设计文件要求有线电视系统设计应以系统规划、网络发展为依据。设计文件包括两部分，其一是文字文字文件主要包括：文件目录、设计说明，安装材料明细表等。在《安装材料明细表》中，应规范填写施工所需材料的名称、规格、数量在主干线路图中：应以城市道路、楼房为图底，将干线光（电）缆的型号、长度、走向在道路、楼房间表示出来，并将光节点、干线放大器、主干分支器、供电器和UPS（不间断用户分配系统图中：从传输系统取得信号后，经分配、放大、再分配直至用户端组成方式，应清楚表示出来。图中信号引入点应与传输系统连贯起来，设备器件的编号应有序、连所有的图纸绘制时，应先根据要表达的内容合理布图，做到黑白匀称，字线工整，使用标准文字，所用图型符号和文字符号应符合《鄂州广电网络地理信息系统图标示意表》，见附页。二、系统工程施工设计规范标准2 / 6 1、设计人员在绘制图纸前必须到施工现场进行实地勘测，充分调查路由走向、 线路分布、2、设计传输路线走向（光缆或电缆）应使线路短直、安全、稳定、可靠，便于维修、检测。3、线路设计应避开易受损场所，并减少与其他管线等障碍物的交叉跨越，应避免形成线4、线路敷设路由设计（1）城网线路敷设路由设计第三选择：自立杆路。 （杆路自建率须达90％以上，市区内须达98（2）农网线路敷设路由设计第二选择：自立杆路。 （杆路自建率须达70缆线的架空设计需符合《工程质量标准》中“架空外线工程标准”原则。5、城网管孔颜色的规划②绿、灰孔穿支干光缆或540 主干电缆；③蓝孔穿 540、－12 主干线或支干线电缆；⑤白孔一般留为备用。6、入户线路设计原则3 / 6 ②在单元楼一般将分支器、风雨箱安装在楼栋中间层，并按楼层数选择相应的集中型分支器，标准楼房按规定一律安装槽板；③村组及居民分散区分支器、风雨箱需保证既能有效地多覆盖用户又安装可靠的设计原则，风雨箱、分支器尽量安装在广电专用杆上；④入户线路需选择最近的分支箱，一般情况下保证入箱线长在50 米以内，且根据电平损耗值选择入户电缆型号。7、集中供电设计原则①从网络运营安全性讲，日后网络供电设计均需采用每光接收点一台6010A U...
