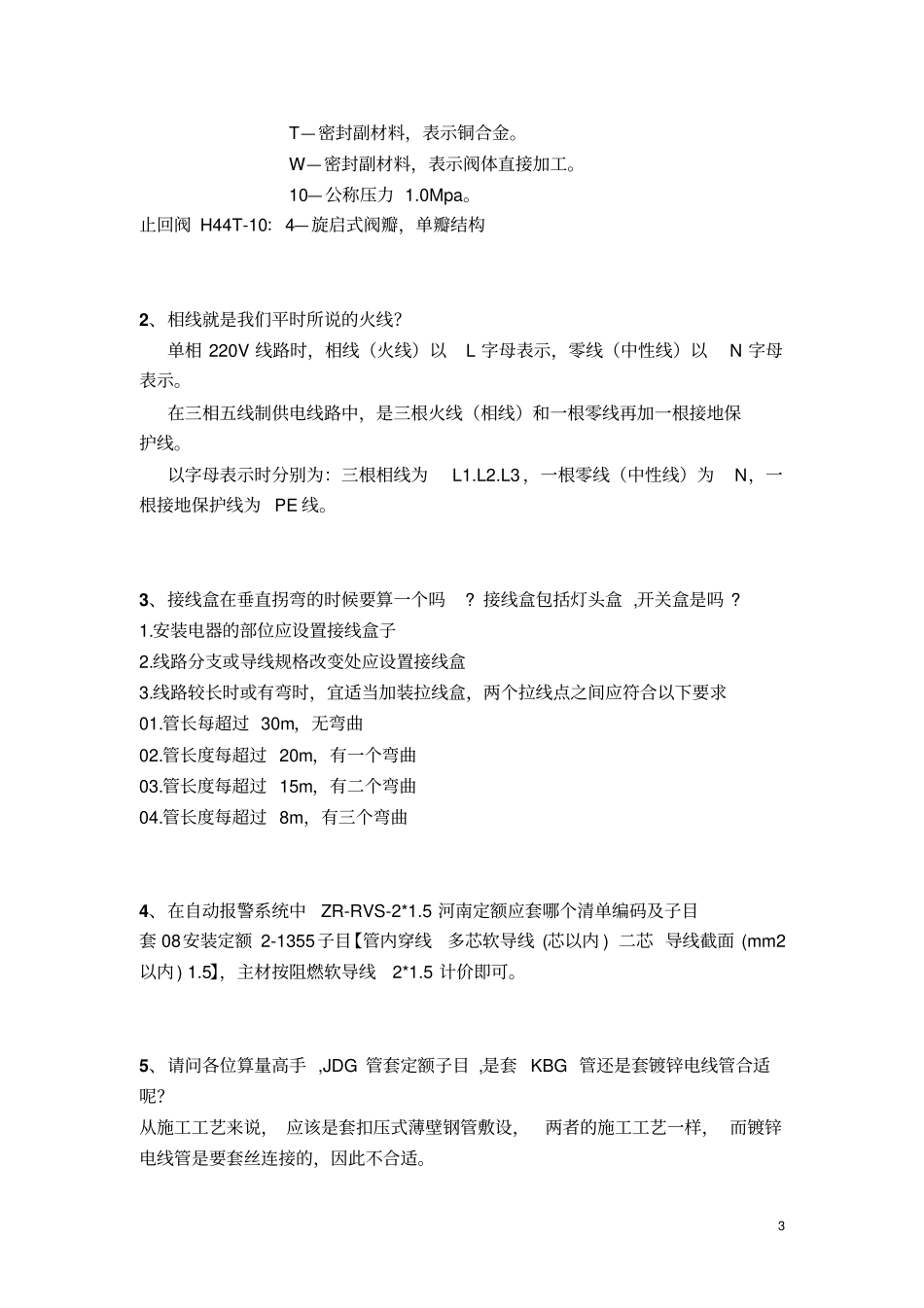

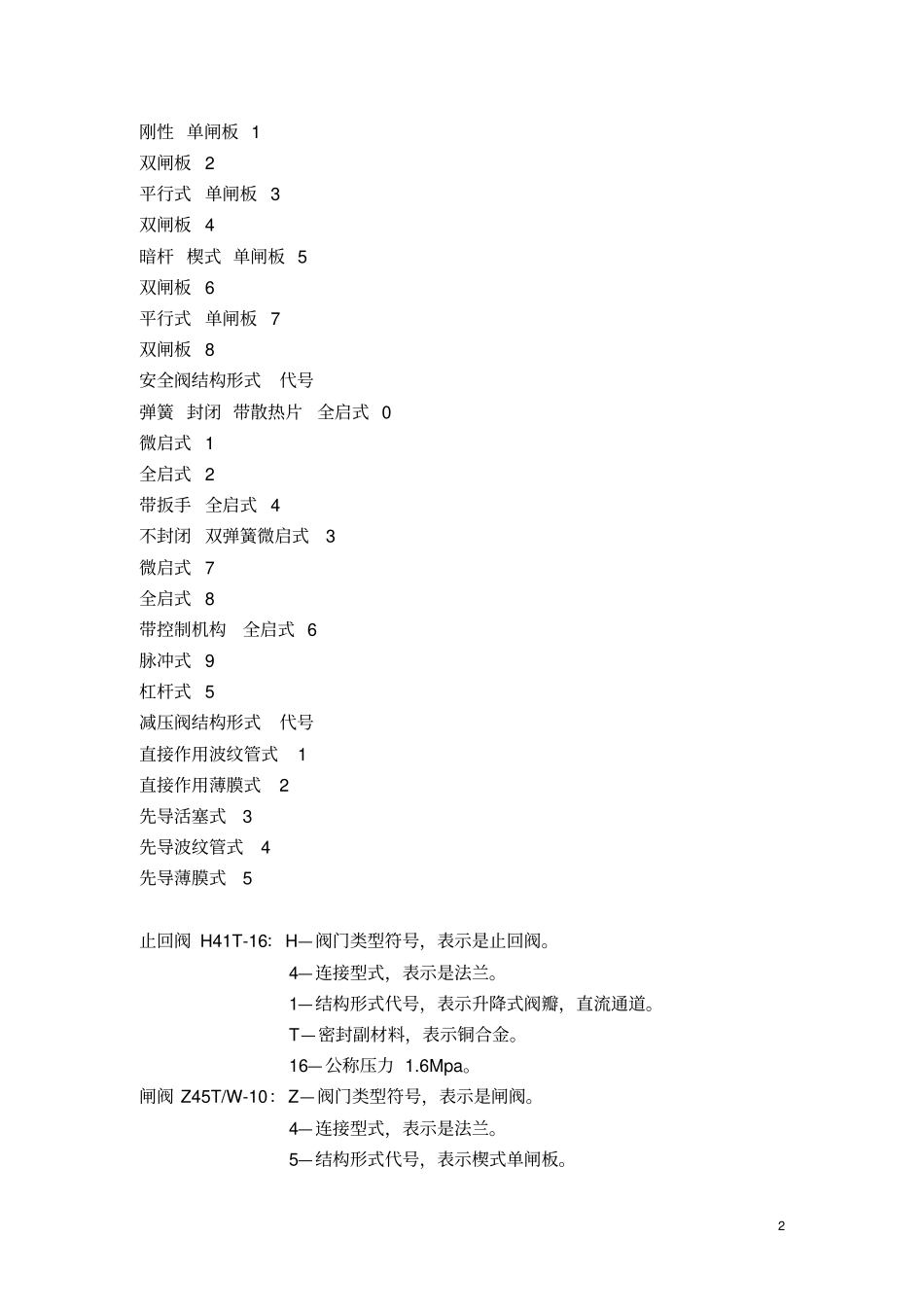

1 广联达服务新干线--安装工程精彩答疑2009 年 11 月 9 日整理1、阀门型号的表示中如:止回阀H41T-16、闸阀 Z45T/W-10 等等,请问,其中的字母和数字分别表示什么意思,请详细说明第一个字母是阀门类型代号类型如:安全阀蝶阀 隔膜阀 止回阀底阀 截止阀 节流阀 排污阀 球阀 疏水阀 柱塞阀 旋塞阀 减压阀 闸阀代号分别为A D G H J L P Q S U X Y Z 数字部分第一个表示连接型式连接方式如:内螺纹外螺纹两不同连接法兰焊接 对夹 卡箍 卡套代号为 1 2 3 4 6 7 8 9 数字部分第二个表示结构型式闸阀、安全阀、减压阀等的代号都不同接下来的字母表示密封副材料材料如:锡基轴承合金(巴氏合金 ) 搪 渗氮钢18-8 系不锈钢 氟塑料 玻璃 Cr13 不锈钢 衬胶 蒙乃尔合金尼龙塑料渗硼钢 衬铅 Mo2Ti 不锈钢 塑料 铜合金 橡胶 硬质合金阀体直接加工代号为 B C D E F G H J M N P Q R S T X Y W 横杆后边的数字:公称压力数值用阿拉伯数字直接表示,它是MPa 的 10 倍若数字后边还有字母则表示阀体材料阀体材料例如:止回阀 H41T-16 表示法兰连接单闸板铜合金止回阀,公称压力位1.6MPa 闸阀 Z45T/W-10 表示法兰连接暗杆楔式 单闸板铜合金或阀体直接加工闸阀,公称压力为 1.00MPa 补充:数字部分第二个为结构型式每种阀门的结构型式都不同闸阀结构形式代号明杆 楔式 弹性闸板0 2 刚性 单闸板 1 双闸板 2 平行式 单闸板 3 双闸板 4 暗杆 楔式 单闸板 5 双闸板 6 平行式 单闸板 7 双闸板 8 安全阀结构形式代号弹簧 封闭 带散热片全启式 0 微启式 1 全启式 2 带扳手 全启式 4 不封闭 双弹簧微启式3 微启式 7 全启式 8 带控制机构全启式 6 脉冲式 9 杠杆式 5 减压阀结构形式代号直接作用波纹管式1 直接作用薄膜式2 先导活塞式3 先导波纹管式4 先导薄膜式5 止回阀 H41T-16:H—阀门类型符号,表示是止回阀。4—连接型式,表示是法兰。1—结构形式代号,表示升降式阀瓣,直流通道。T—密封副材料,表示铜合金。16—公称压力 1.6Mpa。闸阀 Z45T/W-10:Z—阀门类型符号,表示是闸阀。4—连接型式,表示是法兰。5—结构形式代号,表示楔式单闸板。3 T—密封副材料,表示铜合金。W—密封副材料,表示阀体直接加工。10—公称压力 1.0Mpa。止回阀 H44T-10:4—旋启式阀瓣,单瓣结构2、相线就是我们平时所说的火线?单相 ...
