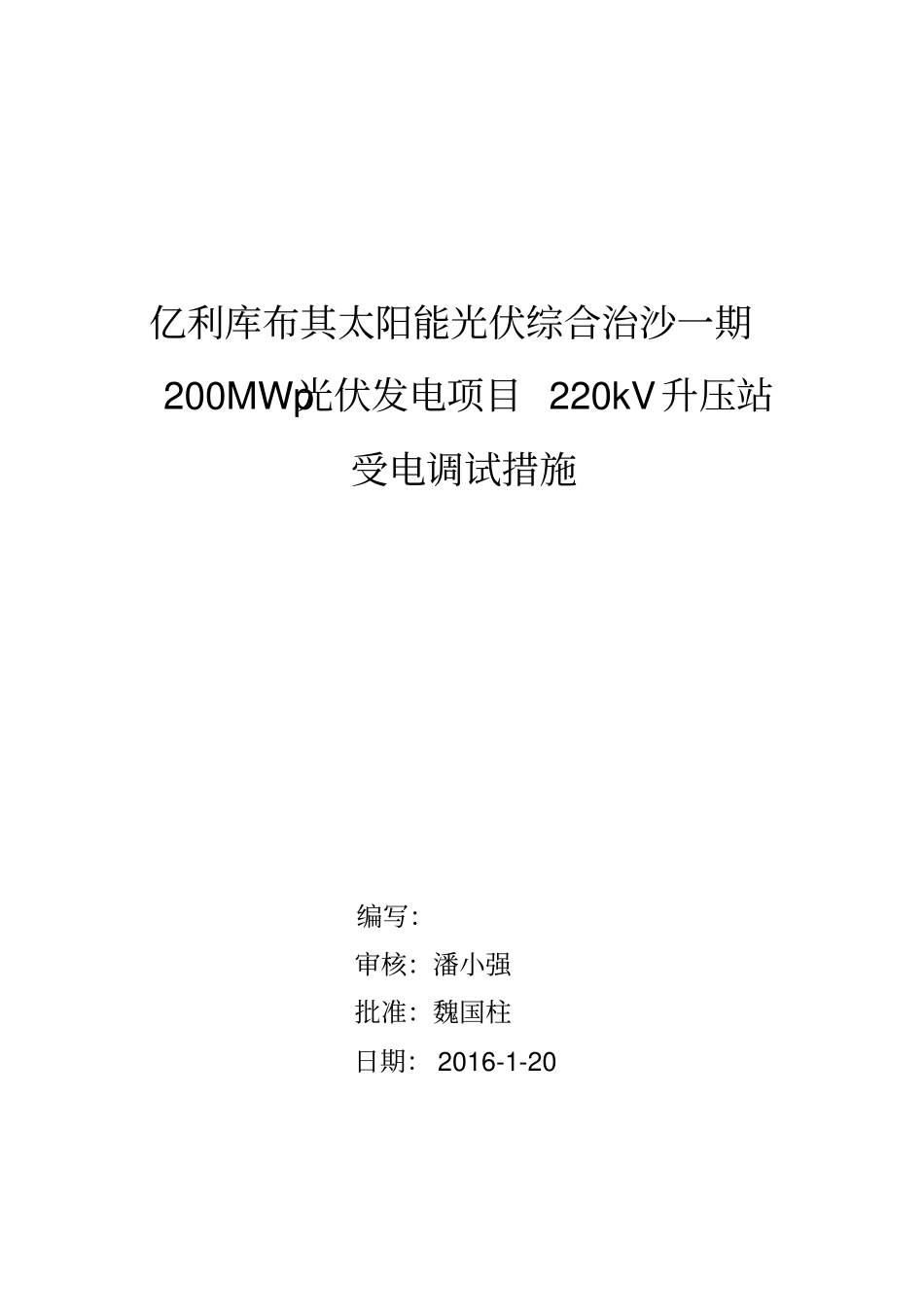

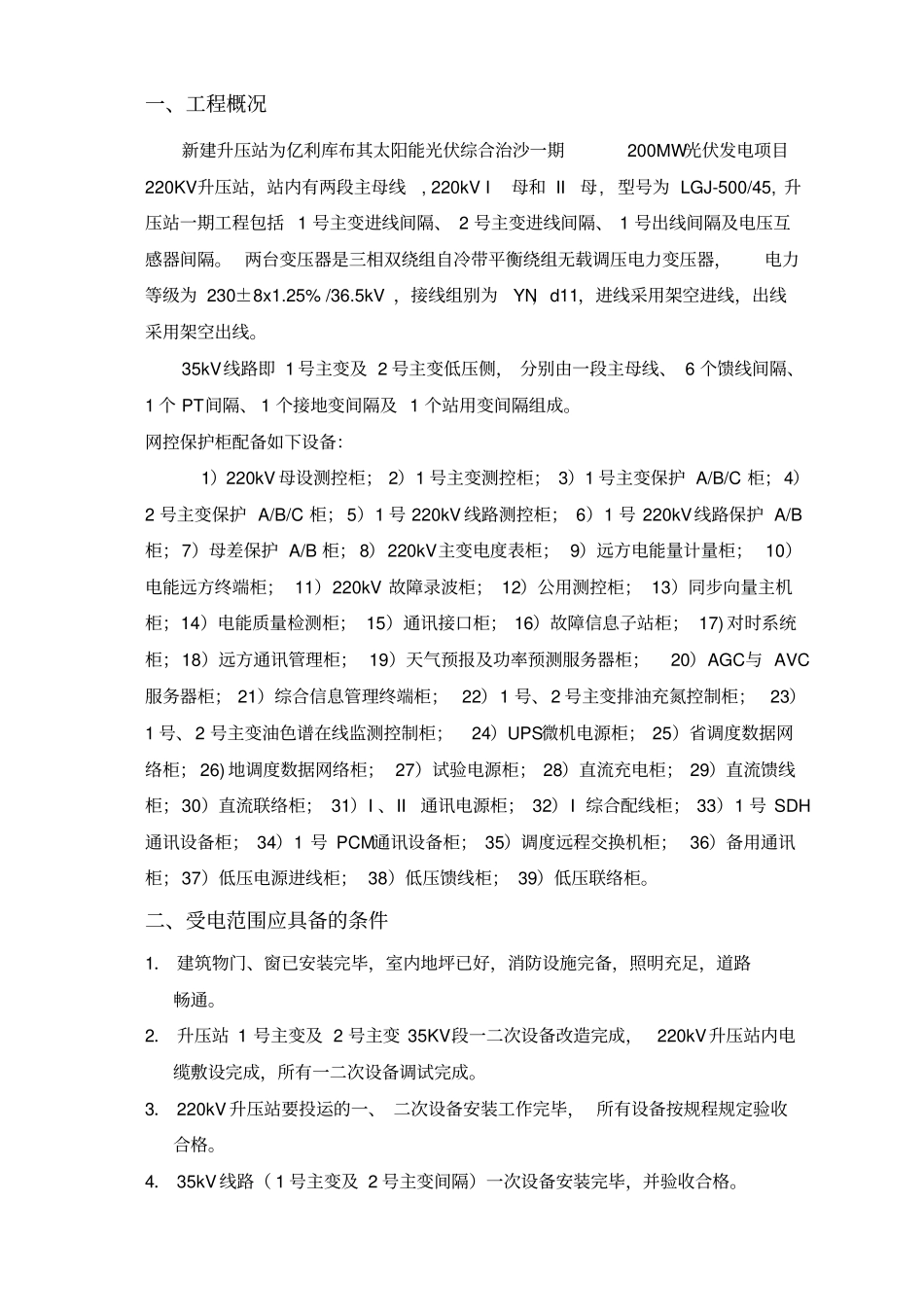

亿利库布其太阳能光伏综合治沙一期200MWp光伏发电项目 220kV升压站受电调试措施编写：审核：潘小强批准：魏国柱日期： 2016-1-20 目录一. 工程概况 ................. ............. ........ ..2 二. 受电范围应具备的条件..............................2 三. 受电范围 ...........................................3 四. 受电安全措施 .. . . . ..............................3 五. 受电操作步骤 .............. . ...... ...............4 六. 环境职业健康安全风险因素控制措施...................5 七. 受电所用仪器设备....................... . ...... ..6 八．组织机构 .... .....................................6 九．一次系统图 ............................... ........7一、工程概况新建升压站为亿利库布其太阳能光伏综合治沙一期200MW光伏发电项目220KV升压站，站内有两段主母线, 220kV I母和 II母, 型号为 LGJ-500/45, 升压站一期工程包括 1 号主变进线间隔、 2 号主变进线间隔、 1 号出线间隔及电压互感器间隔。 两台变压器是三相双绕组自冷带平衡绕组无载调压电力变压器，电力等级为 230±8x1.25% /36.5kV ，接线组别为YN，d11，进线采用架空进线，出线采用架空出线。35kV线路即 1 号主变及 2 号主变低压侧， 分别由一段主母线、 6 个馈线间隔、1 个 PT间隔、 1 个接地变间隔及 1 个站用变间隔组成。网控保护柜配备如下设备：1）220kV 母设测控柜； 2）1 号主变测控柜； 3）1 号主变保护 A/B/C 柜；4）2 号主变保护 A/B/C 柜； 5）1 号 220kV 线路测控柜； 6）1 号 220kV线路保护 A/B柜；7）母差保护 A/B 柜； 8）220kV主变电度表柜； 9）远方电能量计量柜； 10）电能远方终端柜； 11）220kV 故障录波柜； 12）公用测控柜； 13）同步向量主机柜；14）电能质量检测柜； 15）通讯接口柜； 16）故障信息子站柜； 17) 对时系统柜；18）远方通讯管理柜； 19）天气预报及功率预测服务器柜；20）AGC与 AVC服务器柜； 21）综合信息管理终端柜； 22）1 号、2 号主变排油充氮控制柜；23）1 号、2 号主变油色谱在线监测控制柜；24）UPS微机电源柜； 25）省调度数据网络柜； 26) 地调度数据网络柜； 27）试验电源柜； 28）直流充电柜； 29）直流馈线柜；30）直流联络柜； 31）I 、II通讯电源柜； 32）I 综合配线...
