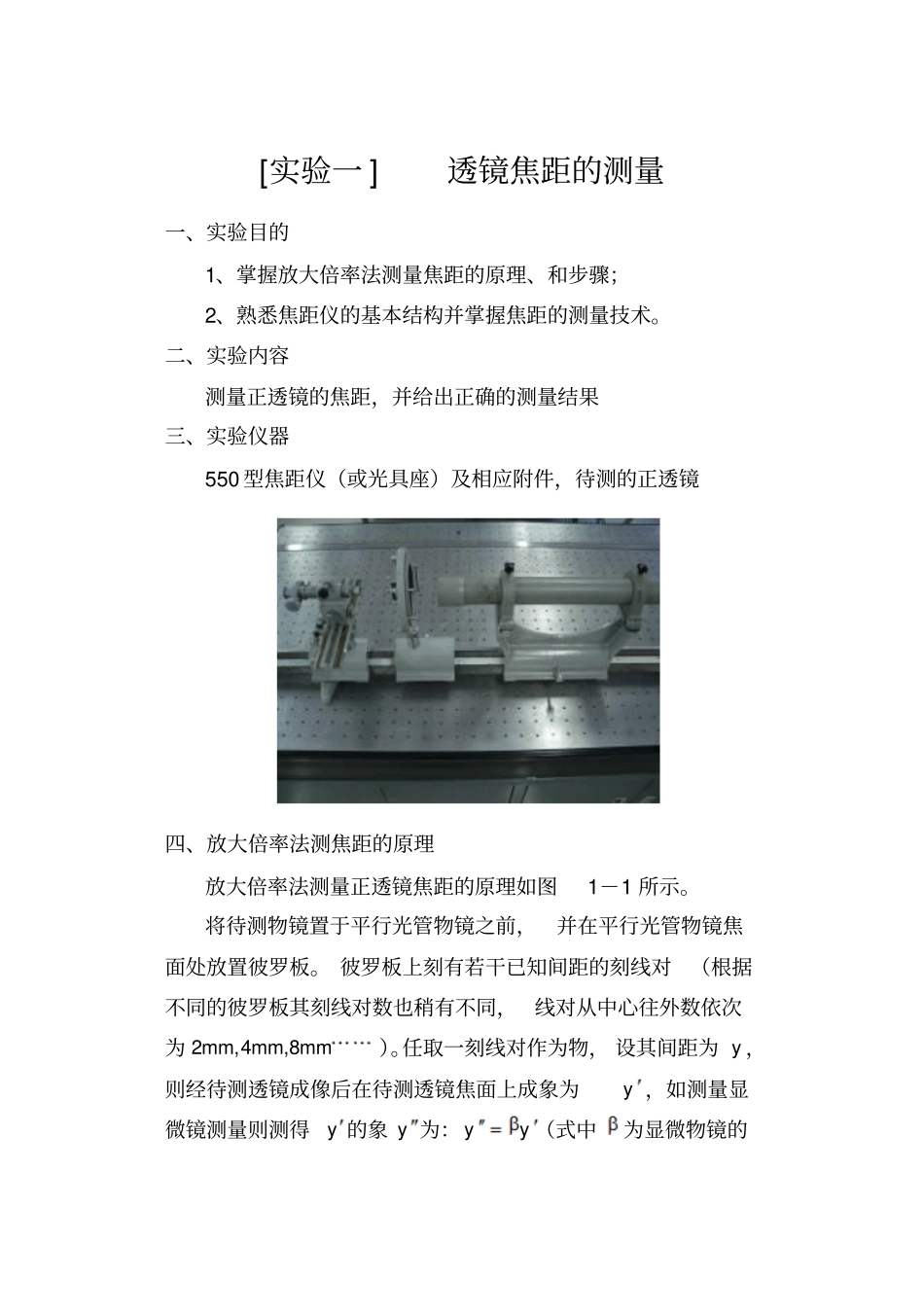

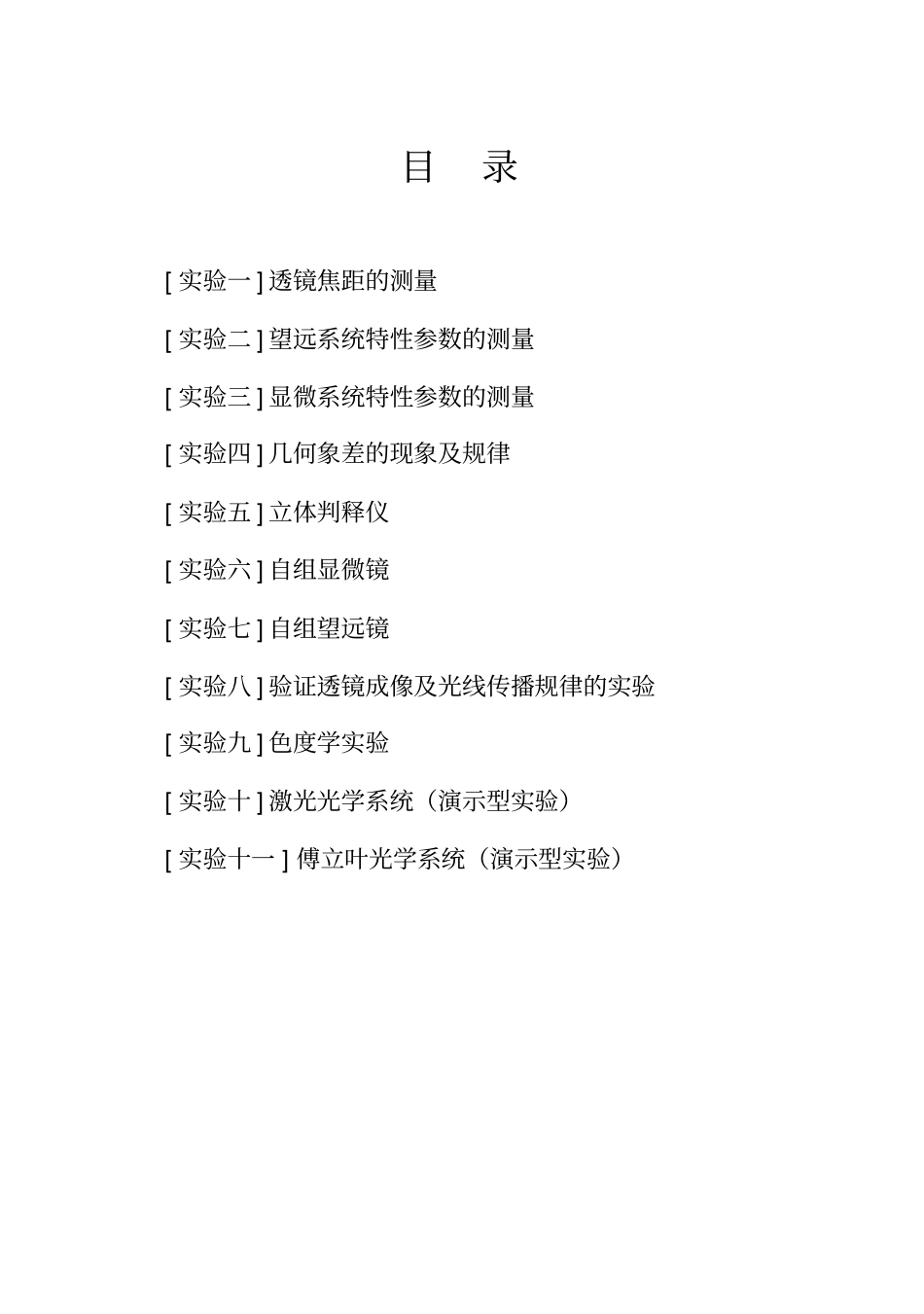

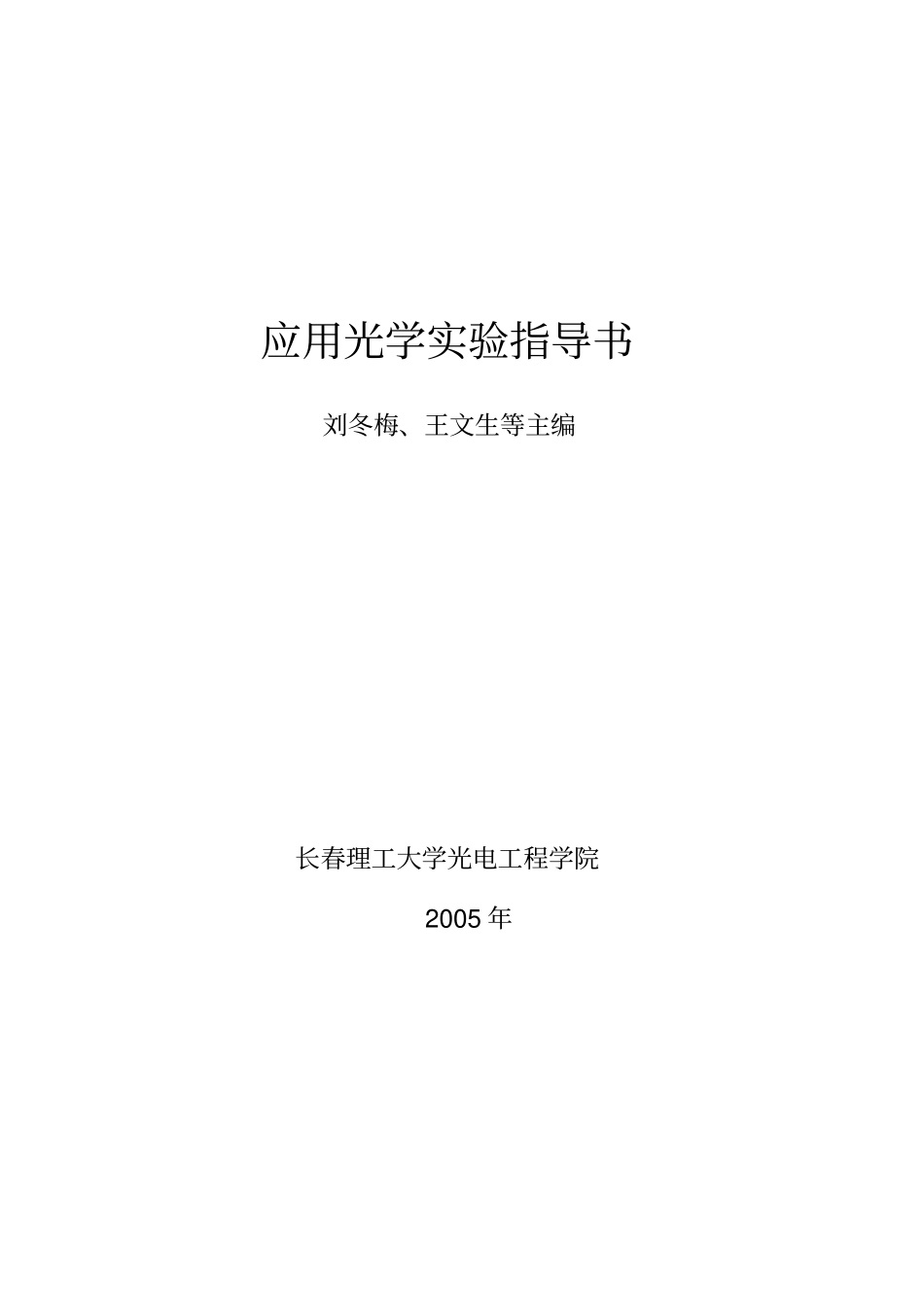

应用光学实验指导书刘冬梅、王文生等主编长春理工大学光电工程学院2005 年目录[ 实验一 ] 透镜焦距的测量[ 实验二 ] 望远系统特性参数的测量[ 实验三 ] 显微系统特性参数的测量[ 实验四 ] 几何象差的现象及规律[ 实验五 ] 立体判释仪[ 实验六 ] 自组显微镜[ 实验七 ] 自组望远镜[ 实验八 ] 验证透镜成像及光线传播规律的实验[ 实验九 ] 色度学实验[ 实验十 ] 激光光学系统（演示型实验）[ 实验十一 ] 傅立叶光学系统（演示型实验）[实验一 ] 透镜焦距的测量一、实验目的1、掌握放大倍率法测量焦距的原理、和步骤；2、熟悉焦距仪的基本结构并掌握焦距的测量技术。二、实验内容测量正透镜的焦距，并给出正确的测量结果三、实验仪器550 型焦距仪（或光具座）及相应附件，待测的正透镜四、放大倍率法测焦距的原理放大倍率法测量正透镜焦距的原理如图1－1 所示。将待测物镜置于平行光管物镜之前，并在平行光管物镜焦面处放置彼罗板。 彼罗板上刻有若干已知间距的刻线对（根据不同的彼罗板其刻线对数也稍有不同，线对从中心往外数依次为mmmmmm8,4,2）。任取一刻线对作为物， 设其间距为 y ，则经待测透镜成像后在待测透镜焦面上成象为y ，如测量显微镜测量则测得y 的象 y 为：yy（式中为显微物镜的放大率），则待测物镜的焦距可由下式求得：cfyyf（1－1）式中cf 为平行光管物镜焦距。五、测量方法1、首先将已知刻线对的彼罗板放置于平行光管的物镜焦平面上，并用测量显微镜对该彼罗板的线对进行调焦，直至视场中出现清晰的像， 选择彼罗板的其中一对刻线作为物y ，测量出物的像的大小y ，则得到测量显微镜的物镜放大率：yy /。2、将待测物镜放置于透镜夹持器中，并调整透镜、平行光管及测量显微镜三者光轴共轴。图1－1 3、微调显微镜，使刻线象清晰无视差的成在测微目镜的分划板上，再次测量象的大小y 。4、将 y 代入到公式（ 1－1）中，即可求出待测透镜的焦距。此种测量透镜焦距的方法测量误差较小，精度较高，当待测透镜象质较好且测量显微镜的实际利用的数值孔径不太小时，可达%3.0/ ff。六、测量薄透镜焦距的一般方法介绍1、远物法测焦距：位于无限远处物体发出的光经待测透镜进行成像，其像由接收屏接收，则待测透镜到接收屏之间的距离即为透镜焦距。此种测量方法原理十分简单，测量也极为方便，但误差较大。且实验过程中也可以用物距fl20来模拟无限远的物体。此种测量方法的相对测量误...
