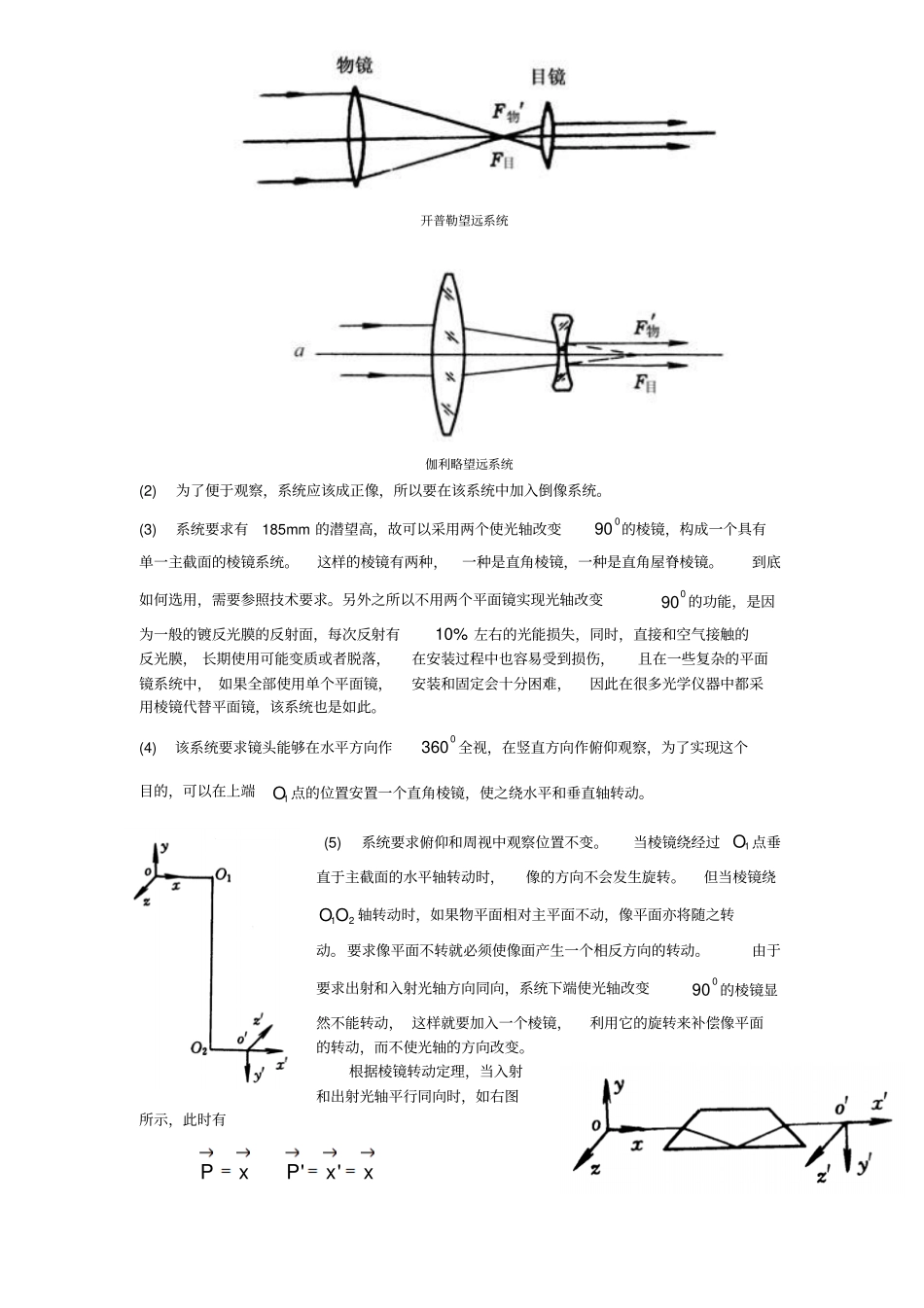

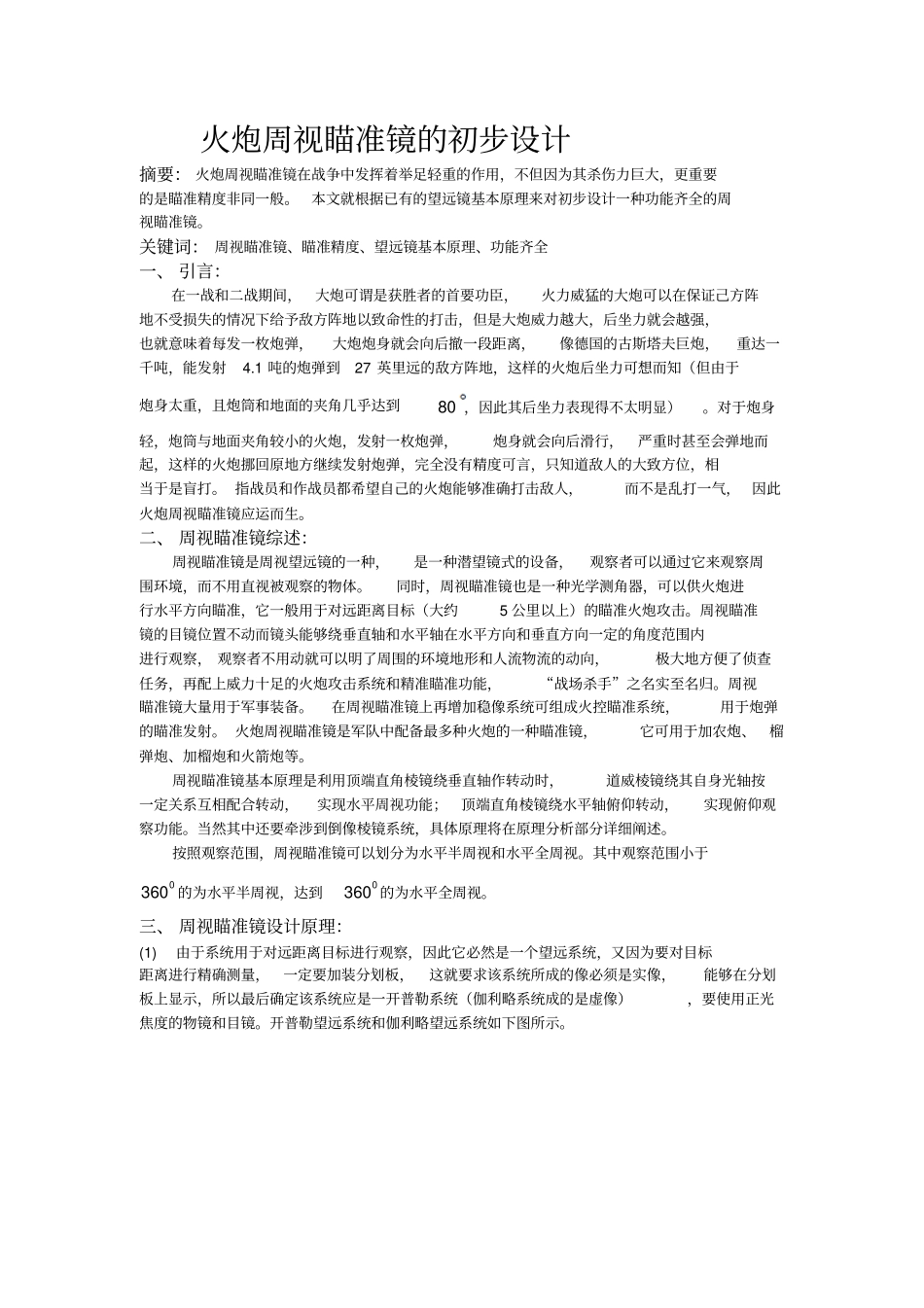

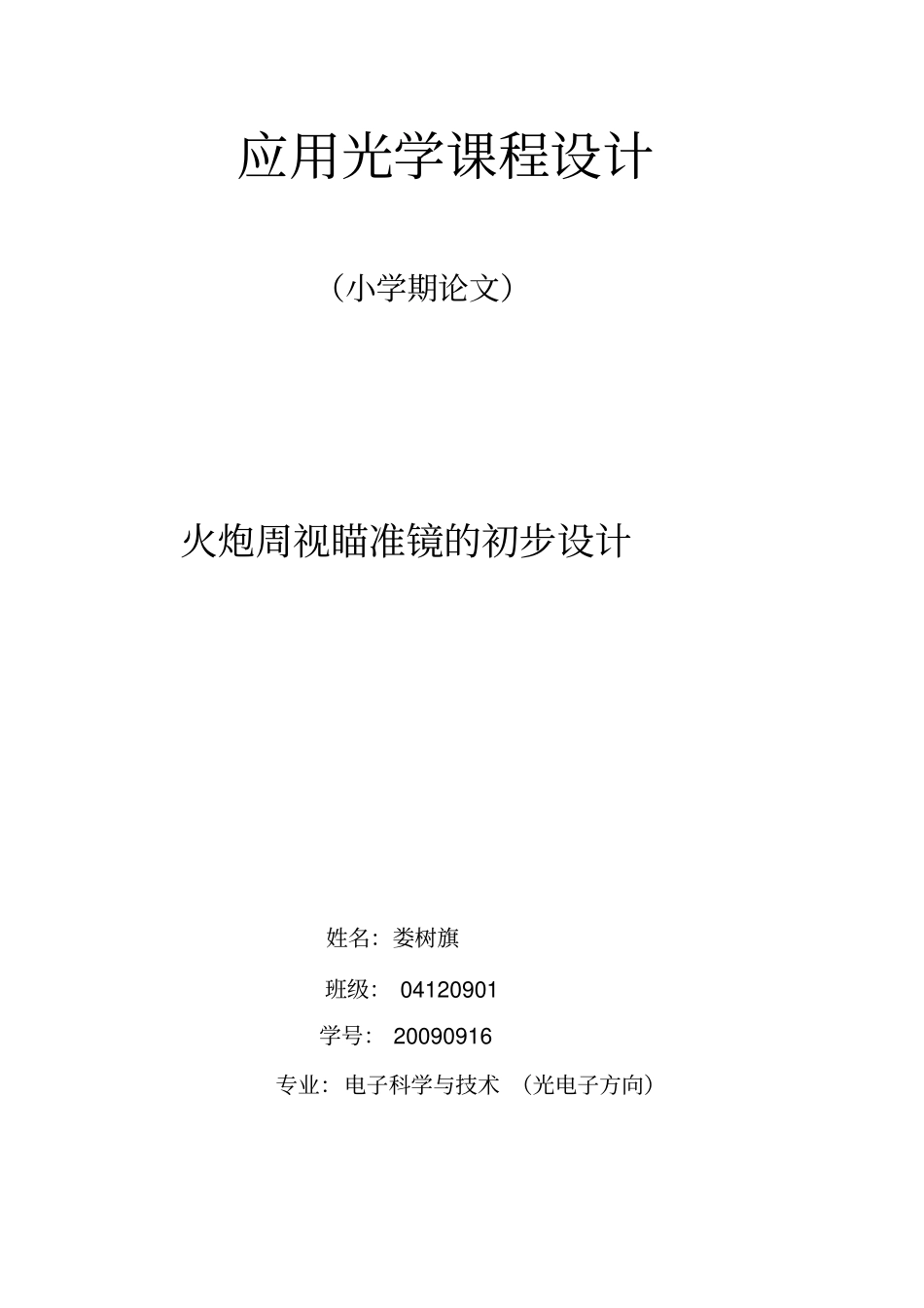

应用光学课程设计(小学期论文)火炮周视瞄准镜的初步设计姓名:娄树旗班级: 04120901 学号: 20090916 专业:电子科学与技术 (光电子方向)火炮周视瞄准镜的初步设计摘要: 火炮周视瞄准镜在战争中发挥着举足轻重的作用,不但因为其杀伤力巨大,更重要的是瞄准精度非同一般。本文就根据已有的望远镜基本原理来对初步设计一种功能齐全的周视瞄准镜。关键词: 周视瞄准镜、瞄准精度、望远镜基本原理、功能齐全一、 引言:在一战和二战期间,大炮可谓是获胜者的首要功臣,火力威猛的大炮可以在保证己方阵地不受损失的情况下给予敌方阵地以致命性的打击,但是大炮威力越大,后坐力就会越强,也就意味着每发一枚炮弹,大炮炮身就会向后撤一段距离,像德国的古斯塔夫巨炮,重达一千吨,能发射4.1 吨的炮弹到27 英里远的敌方阵地,这样的火炮后坐力可想而知(但由于炮身太重,且炮筒和地面的夹角几乎达到80 ,因此其后坐力表现得不太明显)。对于炮身轻,炮筒与地面夹角较小的火炮,发射一枚炮弹,炮身就会向后滑行,严重时甚至会弹地而起,这样的火炮挪回原地方继续发射炮弹,完全没有精度可言,只知道敌人的大致方位,相当于是盲打。 指战员和作战员都希望自己的火炮能够准确打击敌人,而不是乱打一气, 因此火炮周视瞄准镜应运而生。二、 周视瞄准镜综述:周视瞄准镜是周视望远镜的一种,是一种潜望镜式的设备,观察者可以通过它来观察周围环境,而不用直视被观察的物体。同时,周视瞄准镜也是一种光学测角器,可以供火炮进行水平方向瞄准,它一般用于对远距离目标(大约5 公里以上)的瞄准火炮攻击。周视瞄准镜的目镜位置不动而镜头能够绕垂直轴和水平轴在水平方向和垂直方向一定的角度范围内进行观察, 观察者不用动就可以明了周围的环境地形和人流物流的动向,极大地方便了侦查任务,再配上威力十足的火炮攻击系统和精准瞄准功能,“战场杀手”之名实至名归。周视瞄准镜大量用于军事装备。在周视瞄准镜上再增加稳像系统可组成火控瞄准系统,用于炮弹的瞄准发射。 火炮周视瞄准镜是军队中配备最多种火炮的一种瞄准镜,它可用于加农炮、榴弹炮、加榴炮和火箭炮等。周视瞄准镜基本原理是利用顶端直角棱镜绕垂直轴作转动时,道威棱镜绕其自身光轴按一定关系互相配合转动,实现水平周视功能;顶端直角棱镜绕水平轴俯仰转动,实现俯仰观察功能。当然其中还要牵涉到倒像棱镜系统,具体原理将在原理分析部分详细阐述。按照观察范围,周...
