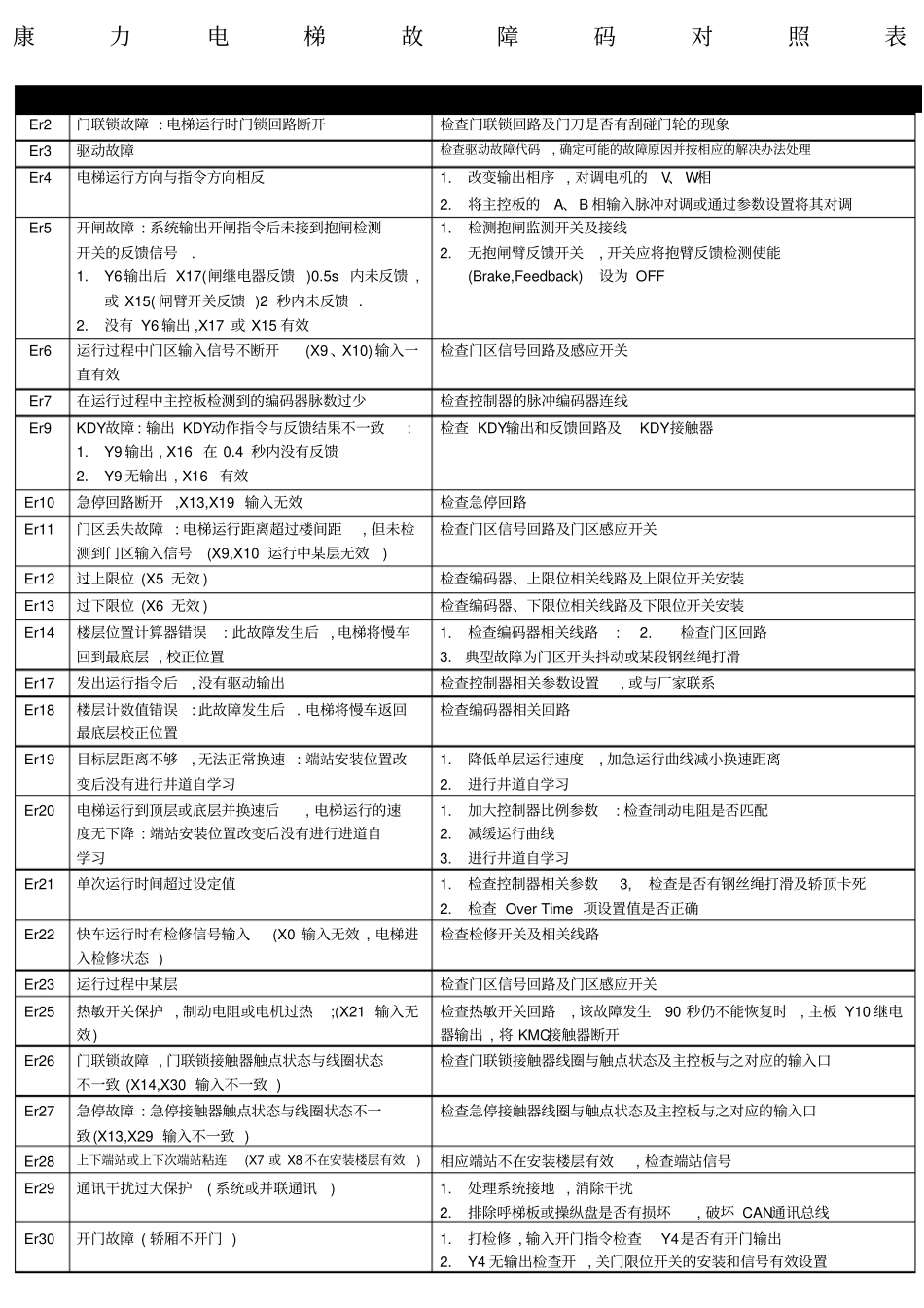

康力电梯故障码对照表Er2 门联锁故障 : 电梯运行时门锁回路断开检查门联锁回路及门刀是否有刮碰门轮的现象Er3 驱动故障检查驱动故障代码, 确定可能的故障原因并按相应的解决办法处理Er4 电梯运行方向与指令方向相反1.改变输出相序 , 对调电机的V、 W相2.将主控板的A、B 相输入脉冲对调或通过参数设置将其对调Er5 开闸故障 : 系统输出开闸指令后未接到抱闸检测开关的反馈信号. 1.Y6输出后 X17(闸继电器反馈 )0.5s 内未反馈 ,或 X15( 闸臂开关反馈 )2 秒内未反馈 . 2.没有 Y6 输出 ,X17 或 X15 有效1.检测抱闸监测开关及接线2.无抱闸臂反馈开关, 开关应将抱臂反馈检测使能(Brake,Feedback)设为 OFF Er6 运行过程中门区输入信号不断开(X9 、X10) 输入一直有效检查门区信号回路及感应开关Er7 在运行过程中主控板检测到的编码器脉数过少检查控制器的脉冲编码器连线Er9 KDY故障 : 输出 KDY动作指令与反馈结果不一致: 1.Y9 输出 , X16 在 0.4 秒内没有反馈2.Y9 无输出 , X16 有效检查 KDY输出和反馈回路及KDY接触器Er10 急停回路断开 ,X13,X19 输入无效检查急停回路Er11 门区丢失故障 : 电梯运行距离超过楼间距, 但未检测到门区输入信号(X9,X10 运行中某层无效) 检查门区信号回路及门区感应开关Er12 过上限位 (X5 无效 ) 检查编码器、上限位相关线路及上限位开关安装Er13 过下限位 (X6 无效 ) 检查编码器、下限位相关线路及下限位开关安装Er14 楼层位置计算器错误: 此故障发生后 , 电梯将慢车回到最底层 , 校正位置1.检查编码器相关线路: 2.检查门区回路3. 典型故障为门区开头抖动或某段钢丝绳打滑Er17 发出运行指令后, 没有驱动输出检查控制器相关参数设置, 或与厂家联系Er18 楼层计数值错误: 此故障发生后 . 电梯将慢车返回最底层校正位置检查编码器相关回路Er19 目标层距离不够, 无法正常换速 : 端站安装位置改变后没有进行井道自学习1.降低单层运行速度, 加急运行曲线减小换速距离2.进行井道自学习Er20 电梯运行到顶层或底层并换速后, 电梯运行的速度无下降 : 端站安装位置改变后没有进行进道自学习1.加大控制器比例参数: 检查制动电阻是否匹配2.减缓运行曲线3.进行井道自学习Er21 单次运行时间超过设定值1.检查控制器相关参数 3, 检查是否有钢丝绳打滑及轿顶卡死2.检查 Over Time 项设置值是否正确Er22 快车运行时有检修信号输入(X0 输入...
