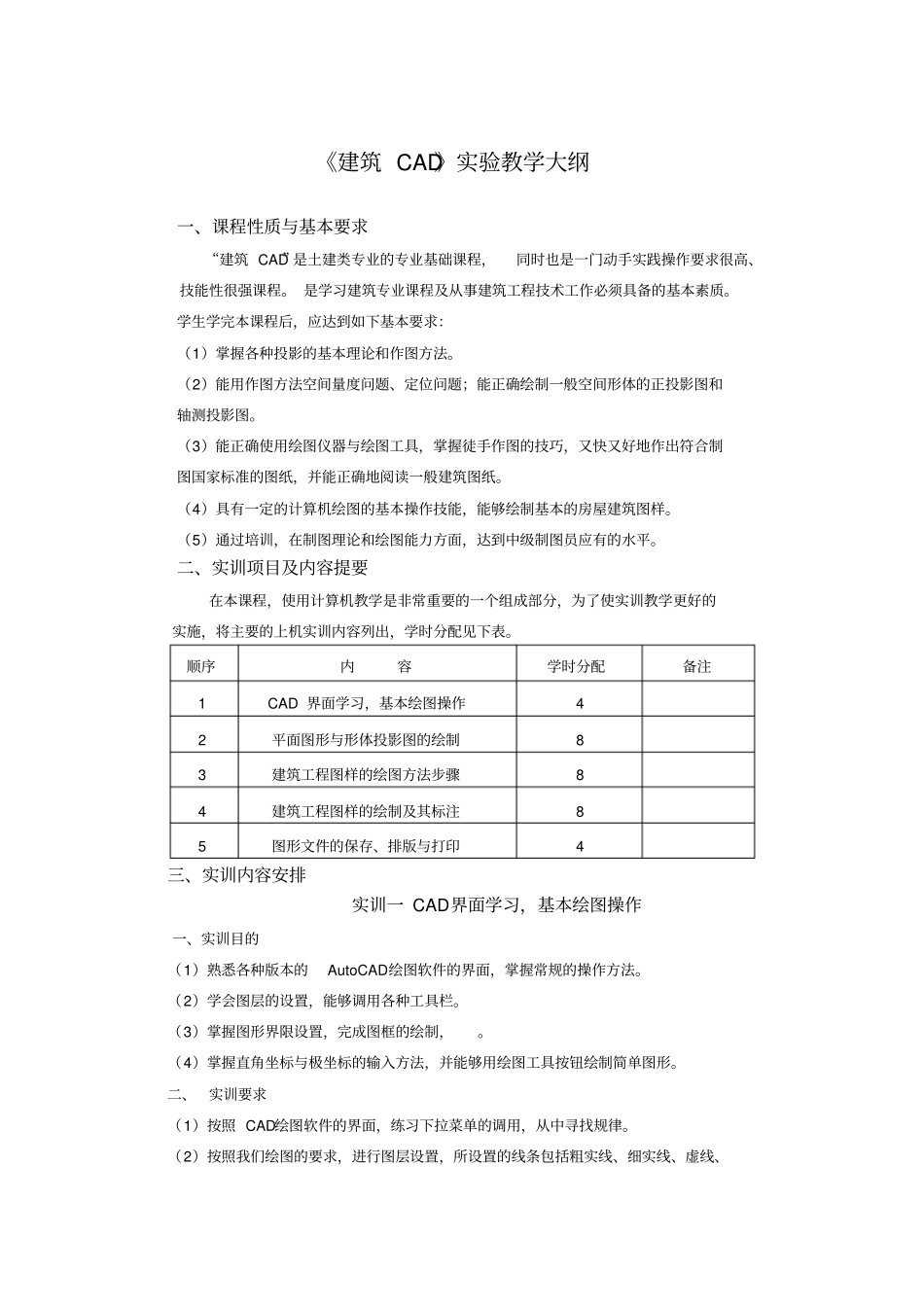

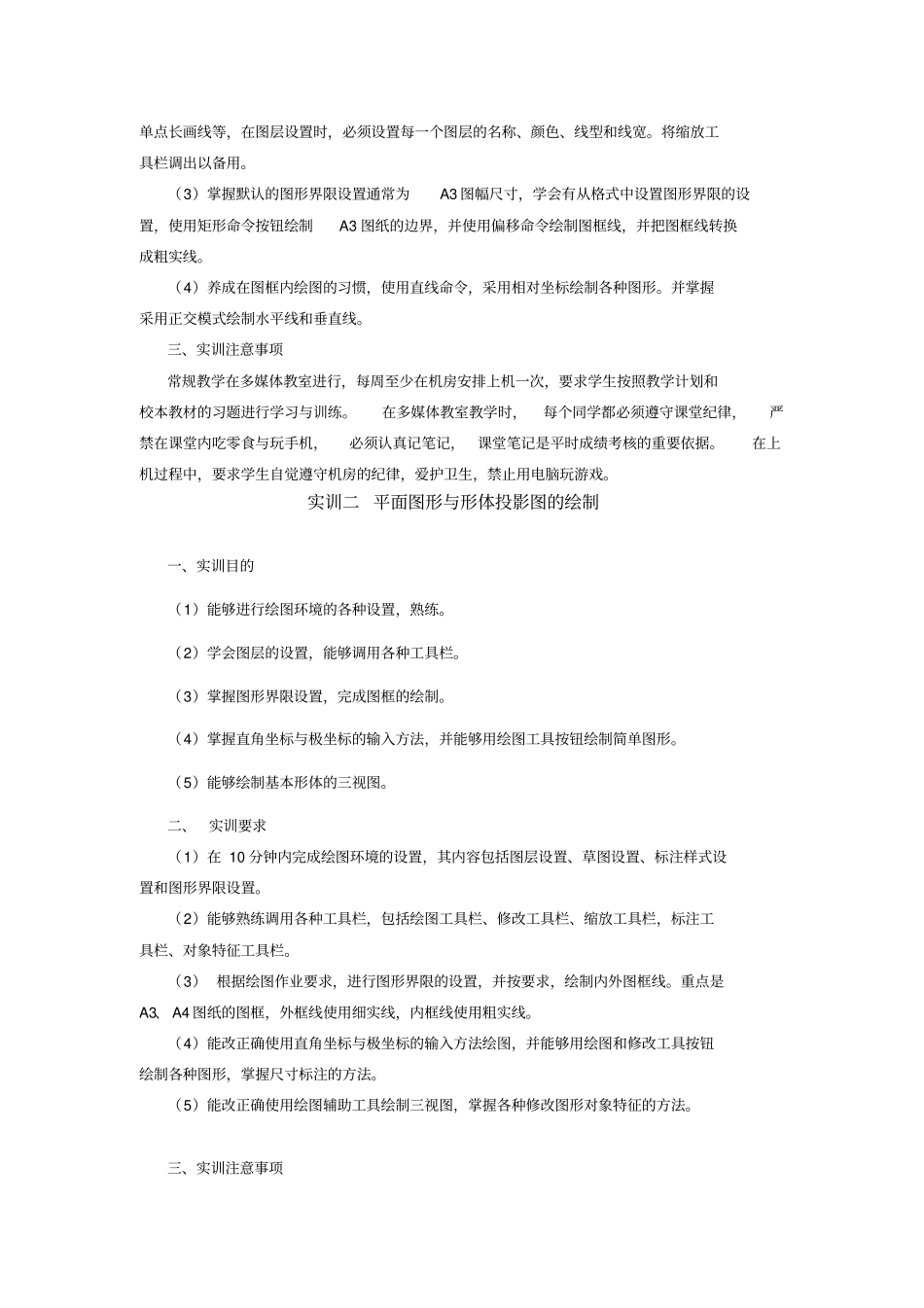

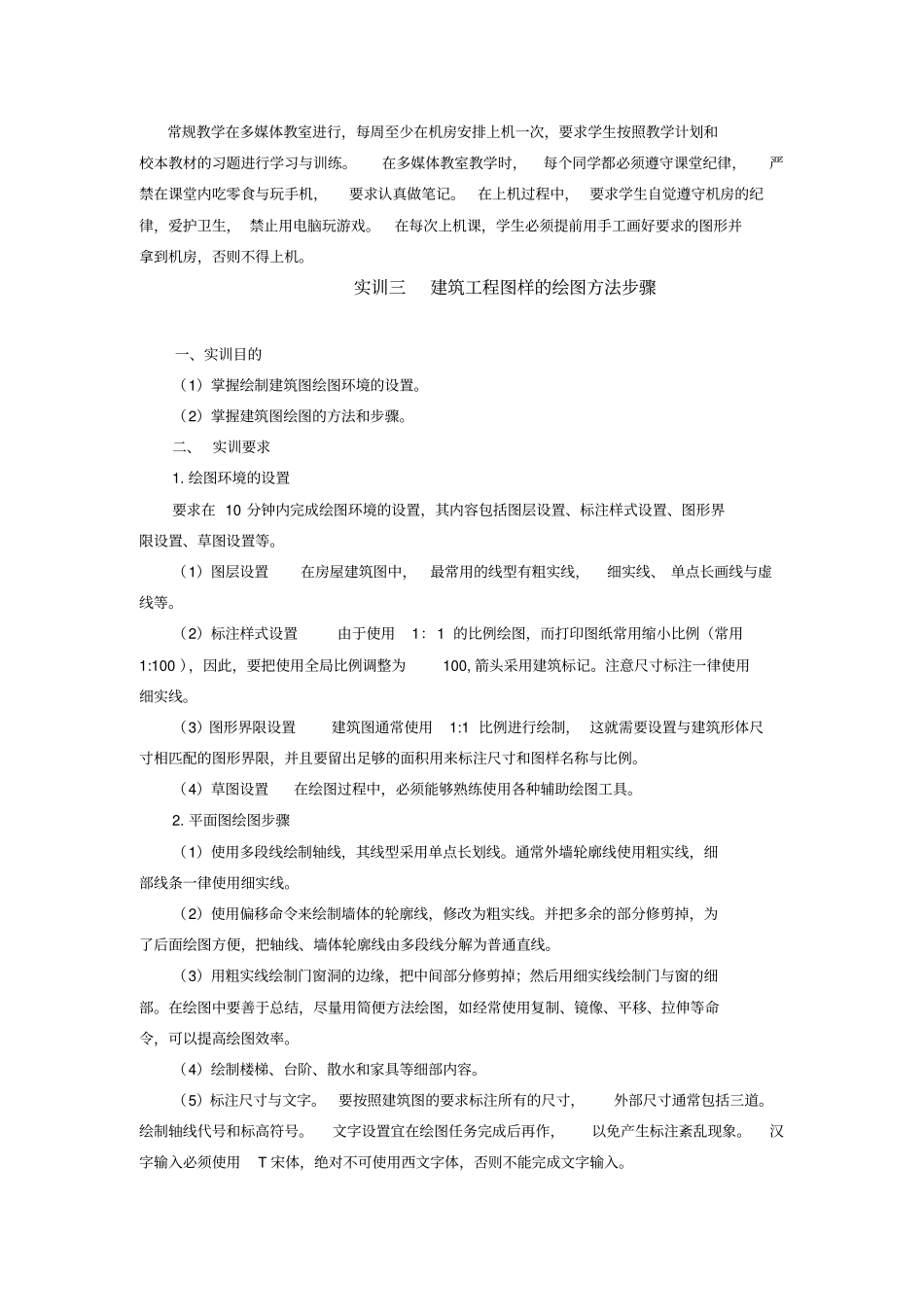

《建筑 CAD》实验教学大纲一、课程性质与基本要求“建筑 CAD”是土建类专业的专业基础课程，同时也是一门动手实践操作要求很高、技能性很强课程。 是学习建筑专业课程及从事建筑工程技术工作必须具备的基本素质。学生学完本课程后，应达到如下基本要求：（1）掌握各种投影的基本理论和作图方法。（2）能用作图方法空间量度问题、定位问题；能正确绘制一般空间形体的正投影图和轴测投影图。（3）能正确使用绘图仪器与绘图工具，掌握徒手作图的技巧，又快又好地作出符合制图国家标准的图纸，并能正确地阅读一般建筑图纸。（4）具有一定的计算机绘图的基本操作技能，能够绘制基本的房屋建筑图样。（5）通过培训，在制图理论和绘图能力方面，达到中级制图员应有的水平。二、实训项目及内容提要在本课程，使用计算机教学是非常重要的一个组成部分，为了使实训教学更好的实施，将主要的上机实训内容列出，学时分配见下表。顺序内容学时分配备注1 CAD 界面学习，基本绘图操作4 2 平面图形与形体投影图的绘制8 3 建筑工程图样的绘图方法步骤8 4 建筑工程图样的绘制及其标注8 5 图形文件的保存、排版与打印4 三、实训内容安排实训一 CAD界面学习，基本绘图操作一、实训目的（1）熟悉各种版本的AutoCAD绘图软件的界面，掌握常规的操作方法。（2）学会图层的设置，能够调用各种工具栏。（3）掌握图形界限设置，完成图框的绘制，。（4）掌握直角坐标与极坐标的输入方法，并能够用绘图工具按钮绘制简单图形。二、实训要求（1）按照 CAD绘图软件的界面，练习下拉菜单的调用，从中寻找规律。（2）按照我们绘图的要求，进行图层设置，所设置的线条包括粗实线、细实线、虚线、单点长画线等，在图层设置时，必须设置每一个图层的名称、颜色、线型和线宽。将缩放工具栏调出以备用。（3）掌握默认的图形界限设置通常为A3 图幅尺寸，学会有从格式中设置图形界限的设置，使用矩形命令按钮绘制A3 图纸的边界，并使用偏移命令绘制图框线，并把图框线转换成粗实线。（4）养成在图框内绘图的习惯，使用直线命令，采用相对坐标绘制各种图形。并掌握采用正交模式绘制水平线和垂直线。三、实训注意事项常规教学在多媒体教室进行，每周至少在机房安排上机一次，要求学生按照教学计划和校本教材的习题进行学习与训练。在多媒体教室教学时，每个同学都必须遵守课堂纪律，严禁在课堂内吃零食与玩手机，必须认真记笔记，课堂笔记是平时成绩考核的重要依据。在上机过...
