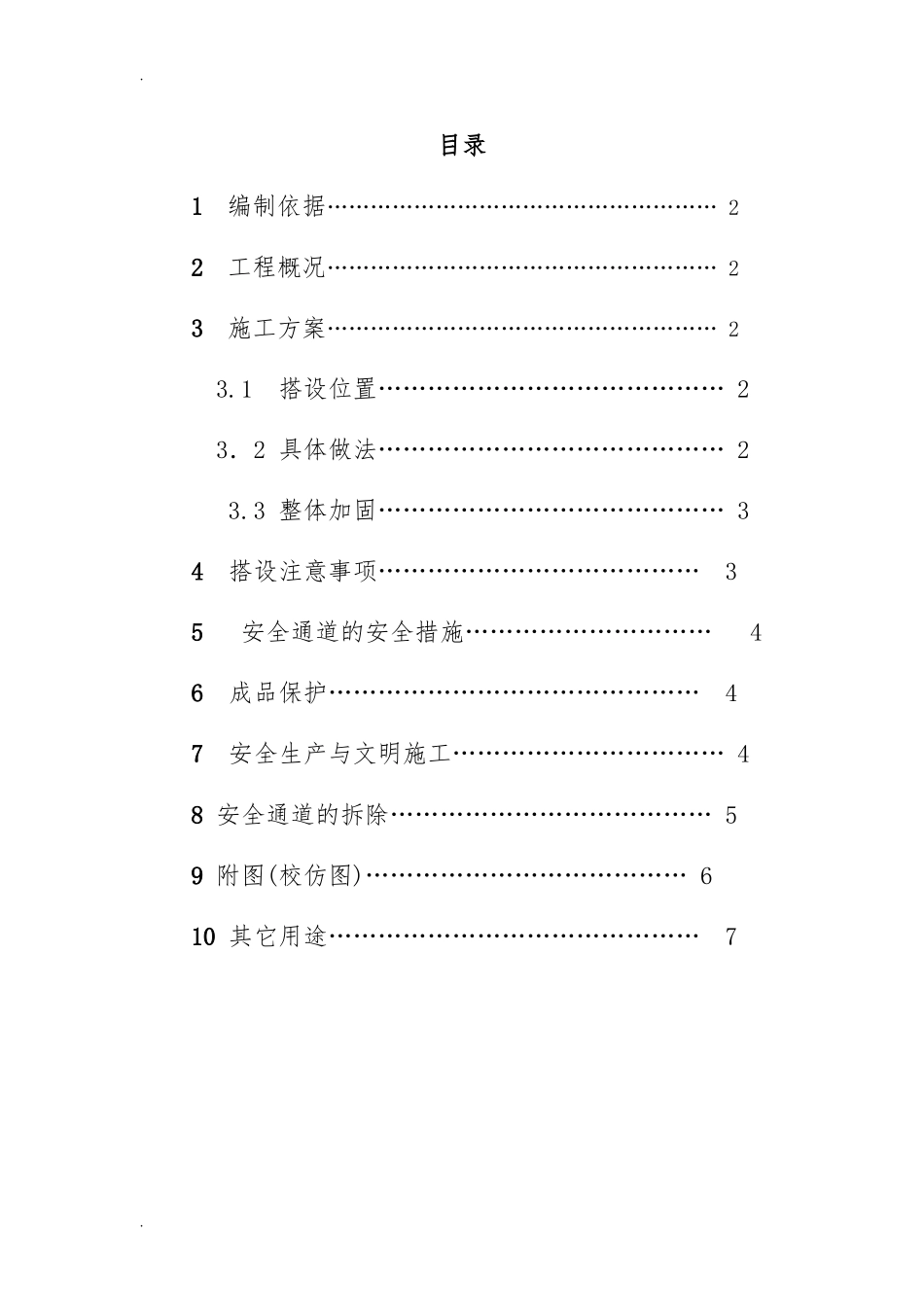

.目录1编制依据………………………………………………22工程概况………………………………………………23施工方案………………………………………………23.1搭设位置……………………………………23．2具体做法……………………………………23.3整体加固……………………………………34搭设注意事项…………………………………35安全通道的安全措施…………………………46成品保护………………………………………47安全生产与文明施工……………………………48安全通道的拆除…………………………………59附图(校仿图)…………………………………610其它用途………………………………………7..安全通道防护棚施工方案一、编制依据：1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-20１1，J84-2０11)２、《钢结构工程施工质量验收规范》（GB50205-2００1)二、工程概况:贵阳国际城Ｄ1/D２组团总建筑面积为15163０.5㎡，其中地上部分建筑面积约为106９3０．5㎡,地下部分建筑面积约为4４700㎡。D1组团为商业中心和社区服务中心,D1-1#楼地上3层，D１-2#楼地上５层,地下3层；D２组团为住宅楼，共5栋,地上部分为３4层(住宅），地下部分3层（车库)。结构类型为地下车库为框架结构，主楼部分为剪力墙结构,建筑安全等级为二级,设计使用年限为50年，抗震设防烈度为6度，抗震等级为三级。三、施工方案：１、具体位置在５号道路搭设安全通道防护棚,此通道共两跨,总宽度为9米，高度6米,通道净高度为4.5米。通道自1#楼工地大门入口处搭起,到4＃楼南侧道路入口处止。2、具体做法（具体做法参照附图1、2、3）落地行人安全通道防护棚，立杆及双层防护所用横杆均采用１００*100＊５方钢,立杆高度为6米。其余纵横向横杆均采用60＊40*３方钢与立杆进行连接,此防护棚采用双层硬防护,第一层防护满铺竹挑板,第二层上面满铺10毫米厚的木模板，采用自攻钉与方钢固定。剪刀撑、小横杆和扫地杆采用60*40＊3方钢,立杆间距:２米,立杆横距(跨度)4.５米，大横杆向水平间距：2米。立杆底部与200×２0０×10钢板焊接后通过膨胀螺栓与地面连接，防护棚上下二层间距1．３米，上层满铺竹挑板,四边采用18号铅丝双股与架体绑扎牢固；下层满铺木模板（１0厚木胶合板+防水设施）,木模板..下面刷漆，木模板采用自攻丝与架体连接牢固。距地面0.2米处采用6０*４0*3方钢设置扫地杆，通道两侧范围内满挂钢网。3、整体加固(具体做法参照附图）立杆距地面0.2米处设置扫地杆与其双面焊接，隔２米设置横杆一道，均为60*４０*３方管，与立杆焊接连接。另在通道两侧每隔4米加一道60*40＊3方管斜撑与地面成40°－60°夹角,以防通道侧向倾斜。ﻩ4、通道整体喷涂颜色为红色，防护棚使用期限为３个月,期间施工单位负责维修检查。四、搭设注意事项1、安全通道搭设过程中两侧拉警戒线，并设专人看守。若必须有人通过应有看管人员通知上方搭设人员，待无隐患后才可通过。通过时必须佩带安全帽，并注意头顶上方情况。2、搭设之前对进场的方钢、钢板进行严格检查,禁止使用不合格和质量不合格的材料和配件。３、通道的搭设必须统一交底后作业，必须统一指挥,严格按上述搭设程序进行。４、通道的搭设应按“一”字形从一端开始并向另一端延伸搭设,搭设过程中随立随校正后予以固定。５、斜撑、扫地杆应随立杆同步设置、固定。6、在搭设过程中不得随意改变通道结构,减少构件设置和扩大立杆间距。五、通道的安全措施1、通道两侧均采用密目式安全网全封闭，密目式金属安全网挂设在立杆外侧。２、通道门口挂“安全通道”示牌,两侧立杆上挂安全口号。六、成品保护１、在使用中注意成品保护。任何人严禁随意拆除、破坏通道结构。2、过往车辆注意提防刮碰通道结构。本通道限高4．５米，..限宽４.5米。禁止材料装放过高、过宽的车辆通过。3、风雨后,应及时组织人员对通道进行检查,若有损坏及时修缮。七、安全生产与文明施工1、通道搭设过程中四周拉警戒线，电焊工应持证上岗，申请动火证，批准后方可施工,施工时应配备一定数量的灭火器。２、搭设时派专人看守，防止人员通过，若必须通过时,应有看护人员通知施工人员，待无安全隐患时方可允许人员通过，...
