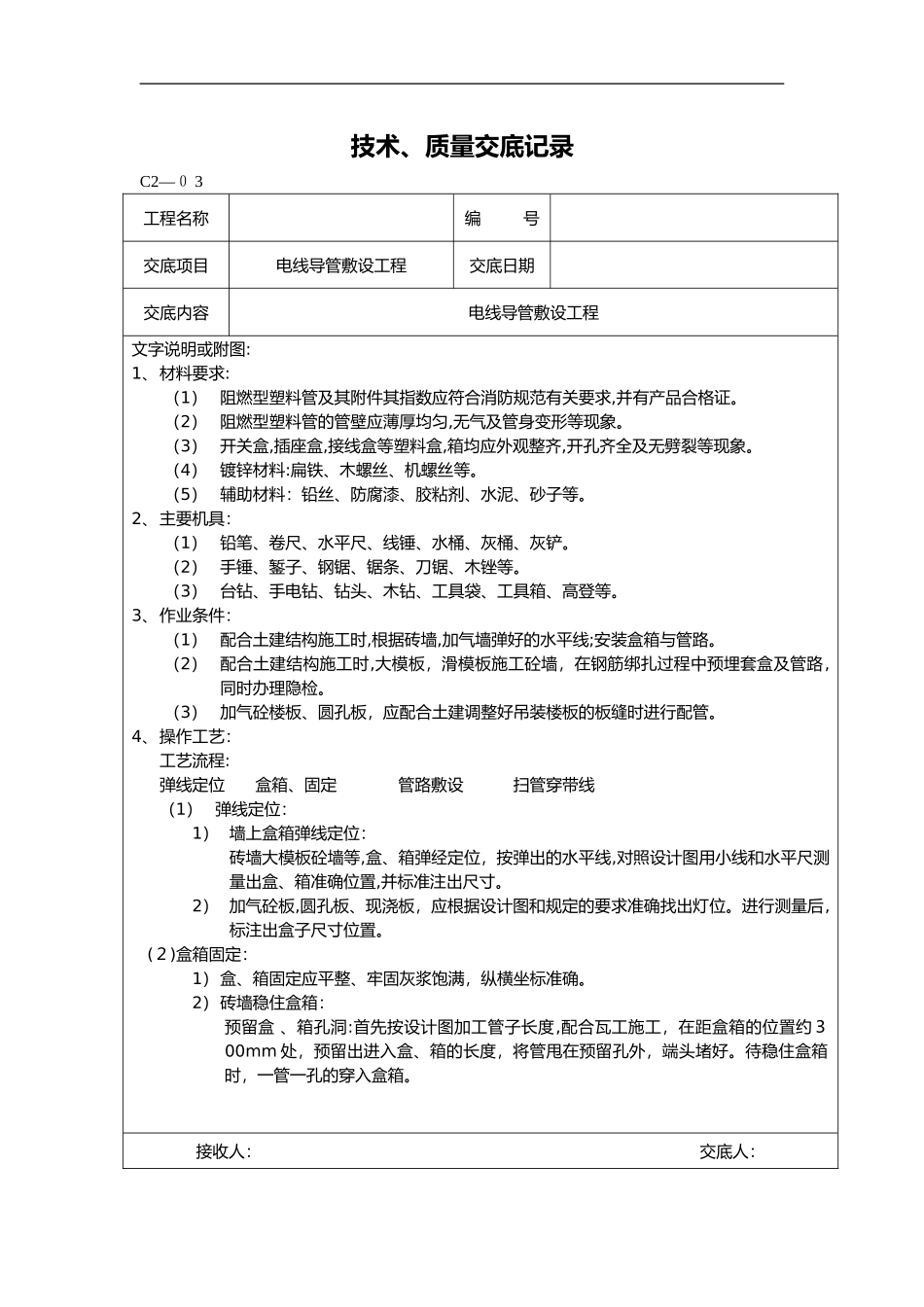

技术、质量交底记录C2—０3工程名称编号交底项目电线导管敷设工程交底日期交底内容电线导管敷设工程文字说明或附图:1、材料要求:（1）阻燃型塑料管及其附件其指数应符合消防规范有关要求,并有产品合格证。（2）阻燃型塑料管的管壁应薄厚均匀,无气及管身变形等现象。（3）开关盒,插座盒,接线盒等塑料盒,箱均应外观整齐,开孔齐全及无劈裂等现象。（4）镀锌材料:扁铁、木螺丝、机螺丝等。（5）辅助材料：铅丝、防腐漆、胶粘剂、水泥、砂子等。2、主要机具：（1）铅笔、卷尺、水平尺、线锤、水桶、灰桶、灰铲。（2）手锤、錾子、钢锯、锯条、刀锯、木锉等。（3）台钻、手电钻、钻头、木钻、工具袋、工具箱、高登等。3、作业条件：（1）配合土建结构施工时,根据砖墙,加气墙弹好的水平线;安装盒箱与管路。（2）配合土建结构施工时,大模板，滑模板施工砼墙，在钢筋绑扎过程中预埋套盒及管路,同时办理隐检。（3）加气砼楼板、圆孔板，应配合土建调整好吊装楼板的板缝时进行配管。4、操作工艺：工艺流程:弹线定位盒箱、固定管路敷设扫管穿带线（1）弹线定位：1）墙上盒箱弹线定位：砖墙大模板砼墙等,盒、箱弹经定位，按弹出的水平线,对照设计图用小线和水平尺测量出盒、箱准确位置,并标准注出尺寸。2）加气砼板,圆孔板、现浇板，应根据设计图和规定的要求准确找出灯位。进行测量后,标注出盒子尺寸位置。(２)盒箱固定：1）盒、箱固定应平整、牢固灰浆饱满，纵横坐标准确。2）砖墙稳住盒箱：预留盒、箱孔洞:首先按设计图加工管子长度,配合瓦工施工，在距盒箱的位置约３00mm处，预留出进入盒、箱的长度，将管甩在预留孔外，端头堵好。待稳住盒箱时，一管一孔的穿入盒箱。接收人：交底人：技术、质量交底记录C2—０３工程名称编号交底项目电线导管敷设工程交底日期交底内容电线导管敷设工程文字说明或附图：3）现浇板，圆孔板稳住灯头盒。标注灯位的位置,先打孔,然后由下向上剔洞，洞口下小上大。将盒子配上相应的固定体放入洞中,并固定好吊板待配管后，用高标号水泥档浆稳住。管路敷设:1）配管要求：A、管道的连接可采用套管粘接和专用端头进行连接。套管的长度不应小于管直径的三倍，接口处应该用胶粘剂粘接牢固；B、敷设管路时,应尽量减少弯曲。当线路的直线段的长度超过１５米时,或直角弯有3个且长度超过8米,均应在中途装设接线盒；C、暗敷设应在土建结构施工中,将管路埋入墙体和楼板内,局部剔槽敷管应加以固定并用高标号水泥砂浆保护,保护层不得小于１５㎜；D、管子最小弯曲半径,管子弯曲处的弯扁度应符合质量评定标准的要求。2）砖墙敷管:A、管路连接。可采用套管粘接法或端头连接。接头处应固定牢固。管路应随同砌砖工序同步砌筑在墙体内。B、管进盒、箱连接:可采用粘接或端头连接。管进入盒、箱不允许内进外出,应与盒箱里口,平齐，一管一孔,不允许开长孔；(4）扫管，穿带线时将管口与盒、箱里口切平。5、质量标准:（1）保证项目:材质及适用场所必须符合设计要求和施工规范的规定。（2）基本项目:1）管路连接紧密，管口服液光滑,保护层大于15㎜。2）盒箱设置正确，固定可靠，管子进入盒箱处顺直，在盒箱内露出的长度应小于5㎜。3）穿过变形缝处有补偿装置，补置装能活动自如。6、成品保护:（1）剔槽打洞时，不要用力过猛,以免造成墙壁面周围破碎。洞口不易剔得过大,过宽,不要造成土建结构缺陷。管路敷设完后应立即进行保护其他工种在操作时应注意不要将管子砸扁和踩坏。（2）在砼板,加气板上剔洞时,注意不要剔断钢筋,剔洞时应先用钻打孔,再护孔，不允许用大锤由上面砸孔洞。接收人:交底人:技术、质量交底记录C２—０３工程名称编号交底项目管内穿线工程交底日期交底内容管内穿线工程文字说明或附图:一、材料要求:1）绝缘导线:导线的型号，规格必须符合设计要求，并有产品出厂合格证。2）镀锌丝或钢丝:应顺直无背扣,扭接等现象，并具有相应的机械拉力。3）护口：应根据管径的大小选择相应规格的护口。4）螺旋接线钮，应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。5）ＬC型压线帽：具有阻燃性能氧指数为难27%以上,适用于铝导线2.5mm、4ｍ㎡两种结头压接，分为黄白红...
