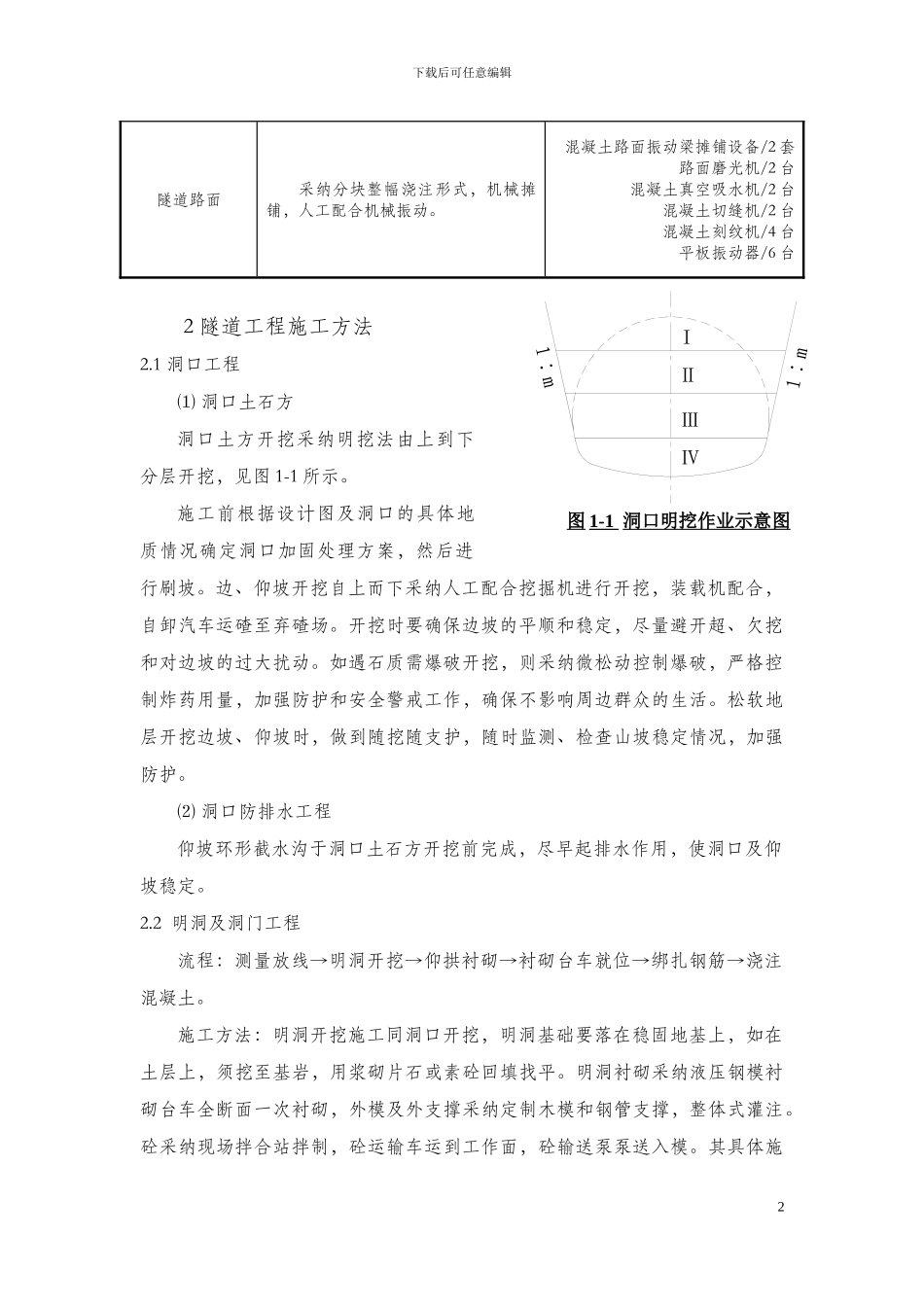

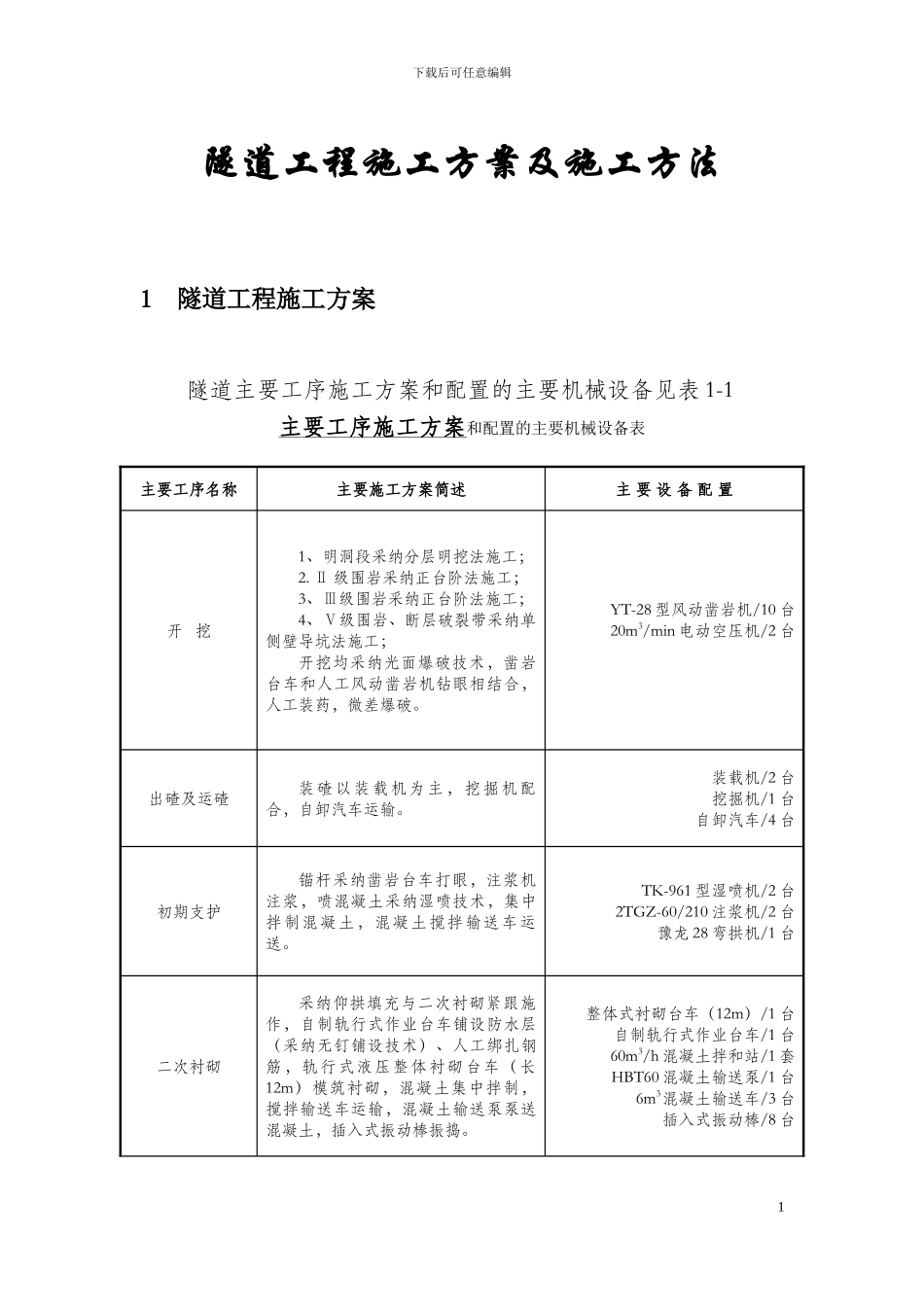

下载后可任意编辑隧道工程施工方案及施工方法1 隧道工程施工方案隧道主要工序施工方案和配置的主要机械设备见表 1-1主 要工序施工方案 和配置的主要机械设备表主要工序名称主要施工方案简述主 要 设 备 配 置开 挖1、明洞段采纳分层明挖法施工；2. Ⅱ 级围岩采纳正台阶法施工；3、Ⅲ级围岩采纳正台阶法施工；4、Ⅴ级围岩、断层破裂带采纳单侧壁导坑法施工；开挖均采纳光面爆破技术，凿岩台车和人工风动凿岩机钻眼相结合，人工装药，微差爆破。YT-28 型风动凿岩机/10 台20m3/min 电动空压机/2 台出碴及运碴装碴以装载机为主，挖掘机配合，自卸汽车运输。装载机/2 台挖掘机/1 台自卸汽车/4 台初期支护锚杆采纳凿岩台车打眼，注浆机注浆，喷混凝土采纳湿喷技术，集中拌制混凝土，混凝土搅拌输送车运送。TK-961 型湿喷机/2 台2TGZ-60/210 注浆机/2 台豫龙 28 弯拱机/1 台二次衬砌采纳仰拱填充与二次衬砌紧跟施作，自制轨行式作业台车铺设防水层（采纳无钉铺设技术）、人工绑扎钢筋，轨行式液压整体衬砌台车（长12m）模筑衬砌，混凝土集中拌制，搅拌输送车运输，混凝土输送泵泵送混凝土，插入式振动棒振捣。整体式衬砌台车（12m）/1 台自制轨行式作业台车/1 台60m3/h 混凝土拌和站/1 套HBT60 混凝土输送泵/1 台6m3混凝土输送车/3 台插入式振动棒/8 台1下载后可任意编辑隧道路面采纳分块整幅浇注形式，机械摊铺，人工配合机械振动。混凝土路面振动梁摊铺设备/2 套路面磨光机/2 台混凝土真空吸水机/2 台混凝土切缝机/2 台混凝土刻纹机/4 台平板振动器/6 台2 隧道工程施工方法2.1 洞口工程⑴ 洞口土石方洞口土方开挖采纳明挖法由上到下分层开挖，见图 1-1 所示。施工前根据设计图及洞口的具体地质情况确定洞口加固处理方案，然后进行刷坡。边、仰坡开挖自上而下采纳人工配合挖掘机进行开挖，装载机配合，自卸汽车运碴至弃碴场。开挖时要确保边坡的平顺和稳定，尽量避开超、欠挖和对边坡的过大扰动。如遇石质需爆破开挖，则采纳微松动控制爆破，严格控制炸药用量，加强防护和安全警戒工作，确保不影响周边群众的生活。松软地层开挖边坡、仰坡时，做到随挖随支护，随时监测、检查山坡稳定情况，加强防护。⑵ 洞口防排水工程仰坡环形截水沟于洞口土石方开挖前完成，尽早起排水作用，使洞口及仰坡稳定。2.2 明洞及洞门工程流程：测量放线→明洞开挖→仰拱衬砌→衬砌台车就位→绑扎钢筋→浇注混凝土。施工方法：...
