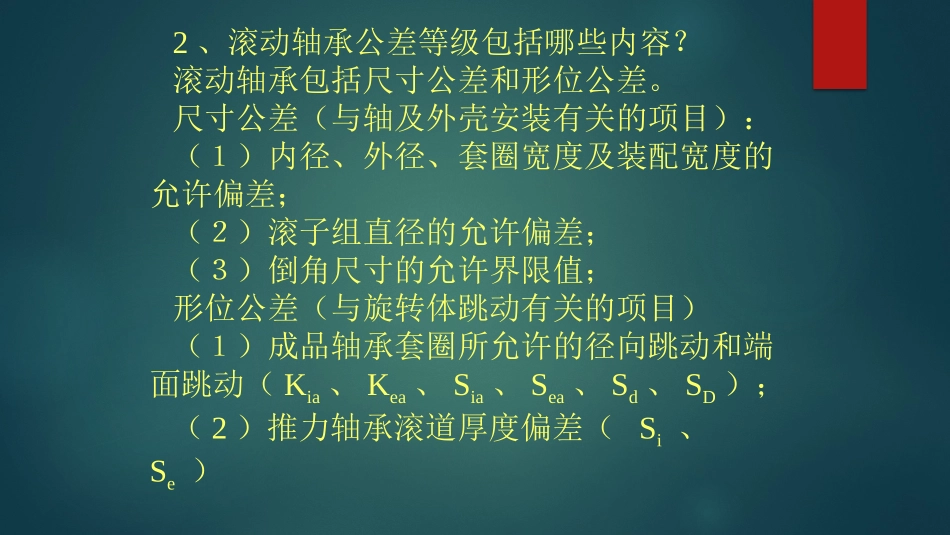

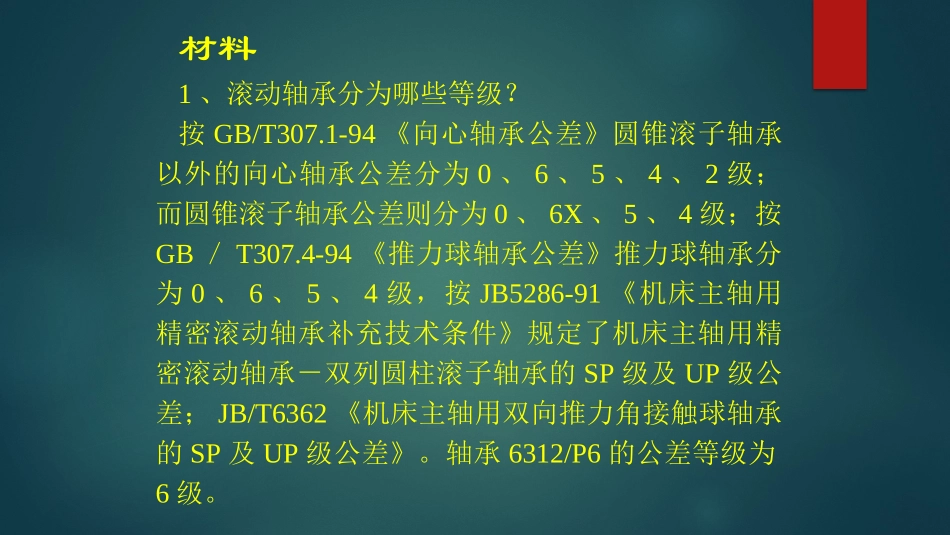

轴承公差等级及滚动轴承材料1、滚动轴承分为哪些等级？按GB/T307.1-94《向心轴承公差》圆锥滚子轴承以外的向心轴承公差分为0、6、5、4、2级；而圆锥滚子轴承公差则分为0、6X、5、4级；按GB／T307.4-94《推力球轴承公差》推力球轴承分为0、6、5、4级，按JB5286-91《机床主轴用精密滚动轴承补充技术条件》规定了机床主轴用精密滚动轴承－双列圆柱滚子轴承的SP级及UP级公差；JB/T6362《机床主轴用双向推力角接触球轴承的SP及UP级公差》。轴承6312/P6的公差等级为6级。2、滚动轴承公差等级包括哪些内容？滚动轴承包括尺寸公差和形位公差。尺寸公差（与轴及外壳安装有关的项目）：（１）内径、外径、套圈宽度及装配宽度的允许偏差；（２）滚子组直径的允许偏差；（３）倒角尺寸的允许界限值；形位公差（与旋转体跳动有关的项目）（１）成品轴承套圈所允许的径向跳动和端面跳动（Kia、Kea、Sia、Sea、Sd、SD）；（2）推力轴承滚道厚度偏差（Si、Se）3、什么是球等级？球的尺寸、外形、表面粗糙度及规值差的特定组合。4、球分多少个级别？按GB308-89，钢球按制造的尺寸，形位公差分为3、5、10、16、20、28、40、60、100、200十个级别，精度依次由高到低。不同公差等级的各类轴承所用钢球的公差等级不应低于以下要求：轴承公差等级钢球公称直径mm钢球精度等级（GB307）超过到球轴承（外球面球轴承除外）外球面球轴承2~18G51830G104~18G101830G165~30G163050G206~18G16G281830G20G283050G28G405080G405、什么是滚子等级？滚子的直径与形位公差的特定组合。6、滚子是如何分级的？按GB／T4661-1989，《圆柱滚子》规定：圆柱滚子按制造的尺寸，形位公差分成0、Ⅰ、Ⅱ、Ⅲ级，精度依次由高到低。圆锥滚子按尺寸及形位公差亦分成为0、Ⅰ、Ⅱ、Ⅲ级，精度依次由高到低。球面滚子按制造的尺寸及形位公差仅分成Ⅱ、Ⅲ两个等级。不同公差等级的各类滚子轴承所用滚子的公差等级不应低于以下要求轴承公差等级滚子公差等级0、6、6XⅢ5Ⅱ4Ⅰ20精密轴承公差等级用例适用标准0级-6级5级4级2级0级-6级5级4级2级0级-----0级-6级5级4级2级公制系列（单列）GB3070级6X级6级5级4级-公制系列（双列、四列）SB/T53419-940级-----英制系列SB/CO/T10-89Class4-Class2Class3Class0Class000级-----0级-6级5级4级-0级-----圆锥滚子轴承调心滚子轴承GB307推力球轴承推力调心滚子轴承轴承形式适用公差等级深沟球轴承GB307角接触球轴承调心球轴承圆柱滚子轴承第五讲滚动轴承的接触类型1、点接触：无载荷状态下滚动体与一个滚动只接触于一点，受载后接触点扩展为一个椭圆接触面。各类球轴承均为点接触。2、线接触：滚子和滚动表面的母线都是直线，或滚子和滚道的母线是曲率相等的曲线，在无载荷状态下滚子与滚动接触于一条线，受载后接触线扩展为一近似的矩形面或梯形面（圆锥滚子轴承），在接触线的两端出现很大的边缘应力集中。为减小或消除边缘应力集中，采取带凸度的滚子，受载后接触面为一非封闭椭圆或矩形面，，从而提高轴承疲劳寿命。标准直线型滚动母线由于滚子有直角边缘，两端出现严重的边缘应力效应，应力急剧增大，滚子两端出现疲劳破坏。全凸圆弧滚子滚动母线凸度形状为一圆弧，滚子中部应力比较大，滚子中部出现疲劳破坏。圆弧与直线相交型滚动母线圆弧与直线交点处应力比较大，在交点处出现疲劳破坏。圆弧与直线相切滚动母线圆弧与直线的切点附近出现应力集中现象，图分别为切点在0.6L、0.8L、0.9L时应力分布图。对数曲线滚动母线对数曲线凸度形状应力分布均匀。3、轴承的接触角垂直于轴承轴心线的平面（径向平面）与轴承套圈或垫圈传递给滚动体的合力作用线（公称作用线）之间的夹角。轴承7210B的公称接触角α＝40°滚动体与滚道之间力的作用线沿接触方向，接触角α的大小影响不同方向的承载能力：α＝0°只能承受径向力，不能承受轴向力；0°＜α＜90°可承受双向载荷Fr和Fa，α越大轴向承载能力越大，而径向承载能力减小；α＝90°只能承受轴向力，不能承受径向力；接触角是轴承设计的重要参数，影响轴承的受力、变形、寿命，以及滚动体的动力学和摩擦润滑。
