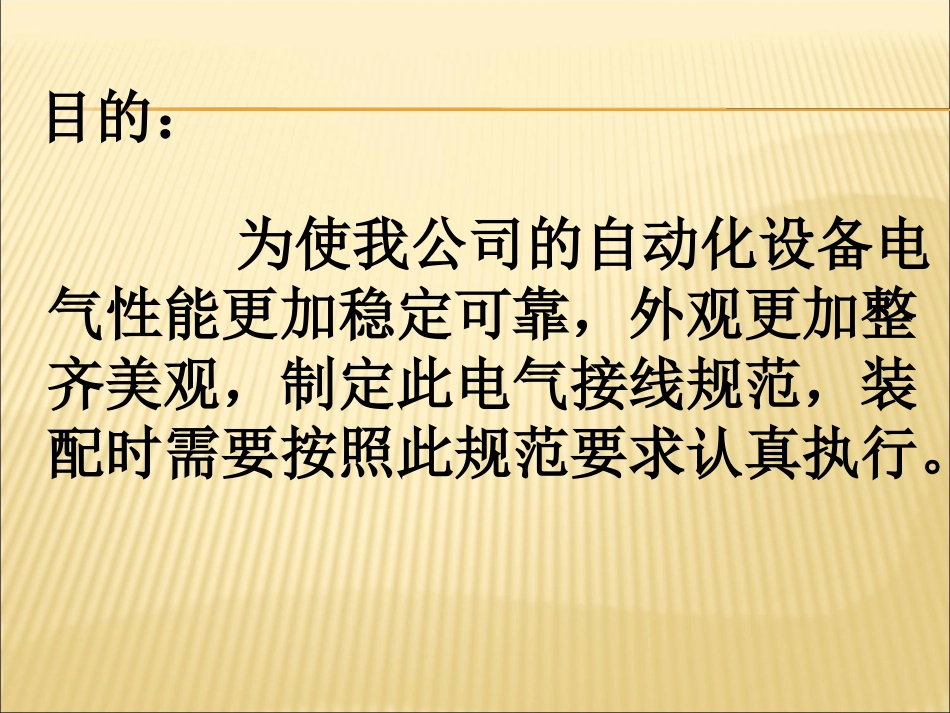

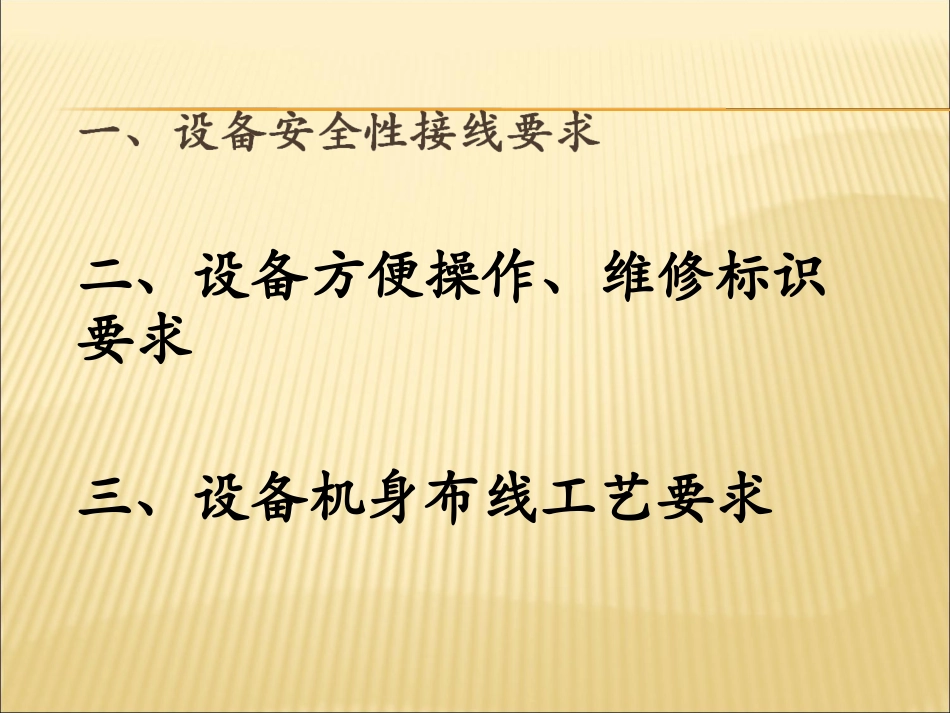

目的：为使我公司的自动化设备电气性能更加稳定可靠，外观更加整齐美观，制定此电气接线规范，装配时需要按照此规范要求认真执行。二、设备方便操作、维修标识要求三、设备机身布线工艺要求1）电气装置出现故障时，可以保护人员安全，防止触电；2）电气装置出现故障时，可以迅速切断电源，防止故障扩大；3）防止电气干扰，不允许接线地串联布线，需每个电气件单独布线，集中接在接地排上（如电机、伺服驱动器以及周边辅助设备），屏蔽线必须可靠接地。1、设备每个电气装置都必须有单独、可靠接地；所有的接地集中在接地排上维修插座接地开关电源接地散热风扇接地一、设备安全性接线要求屏蔽层接地1）防止设备生产时有金属粉尘或油进入电控柜造成电气短路，损坏电器元件；2）所有的电线尽量在电气柜底部进出，防止顶部有东西掉进电控箱内；2、设备电气柜要密封好电控箱密封良好，外面的灰尘、油污（气）、物料不会进入电控箱。1）防止电线、气管被割破裸露造成人员触电；2）在设备任何位置电气、气动线路必须增加保护套；3、设备电线、气管穿过薄板时，薄板开口处加保护套电线进入电气柜时，在开口处装塑料保护套，避免电线割破。1)电外围加以保护，避免电线或气管磨损；线或气管在生产时会活动的，要有充分空间和保护。2）整机外围电气线路采用护套线或穿管保护，不允许出现裸露导线的情况；3）动力线路与信号线路尽量分开布线，避免信号被干扰，对模拟量传感器、高频信号线路采用优质双绞屏蔽线缆；4、设备布线注意事项此气缸生产时会上下移动保留足够长度，能自由活动电线和气管缠绕管加以保护1）外围设备与主控箱的连接线采用快速插拔装置，便于设备维修。2）外围电气装置采用航空插头，航空插头带电端必须为母头；5、设备上所有外围设备要用快速接头连接设备外的流水线电机电源线用航空插头连接1）避免气管爆裂或排气，影响电气元件安全。2）柜内电线、气管布线要整齐美观，使用线槽走线；6、电控柜和气控柜分开，禁止在电控柜里安装气动元件单独电控柜单独气控柜1）标识要清楚、可靠、和电气原理图一致，；2）PLC输入输出编号按PLC内部地址命名一致，如X0，Y0；3）标签纸，号码管长度方向一致;接地标志、安全警告标志、防触电标志、其它电器元件标识需粘贴到位.1、对每一个电气元件进行标识（和电气原理图一致）对每一个继电器都有清楚、可靠标识对控制器进行清楚、可靠标识对接近开关进行清楚、可靠标识对安全门开关进行标识对按钮进行清楚、可靠标识对每一个磁性开关进行标识对每一个电线进行标识二、设备方便操作、维修标识要求1）标识要清楚、可靠、和PLC输入编号一致(如X0),有利于设备维修;2)安装光纤位置就近安装光纤放大器，方便调试；3）光纤需套防护管避免损坏2、每一个光纤放大器、光纤进行标识对光纤放大器进行标识对光纤放大器端的光纤进行标识对设备端的光纤进行标识1）标识要清楚、可靠、和PLC输出编号一致，有利于设备维修。2）电磁阀两处气口，1个位A口，另一位B口，如Y0A，另一就Y0B；3）对气管标识就等于对气缸标识，标识绑在气管上比较牢固可靠；3、每一个电磁阀线圈、气管头尾进行标识（和原理图一致）电磁阀线圈有清楚、可靠标识气管有清楚、可靠标识气缸上的两根气管有清楚、可靠标识1）安装维修插座方便设备维修。2）在电控柜和气控柜安装24VLED灯；4、电气柜里安装维修插座和照明1）PLC的输入留总输入口10%（最低不低于2个）接口备用，为设备改造、维修提供方便；2）PLC的输出留总输出口10%（最低不低于2个）接口备用，为设备改造、维修提供方便；3）所有留备用的接口连接到PLC端子排上。5、PLC输入输出接口要预留备用后面改造时用到备用的输出接口，维修维修改造提供方面备用PLC输入输出接口接到端子备用三、设备布线工艺要求1）每个接线端子接线不得超过2根；2）选择的导线必须大于其通过负荷电流，220V电压电线不得低于1MM平方；3）接入设备的电源线选择必须大于其通过负荷电流外，最低不得低于2.5MM平方；4）三相电源线L1-黄色L1-绿色L1-红色N-蓝色PE-双色线单相电线火线-红色零线-蓝色24V电源线P24-棕色N24-蓝色5)电气元件线槽卡轨长度合适，固...
