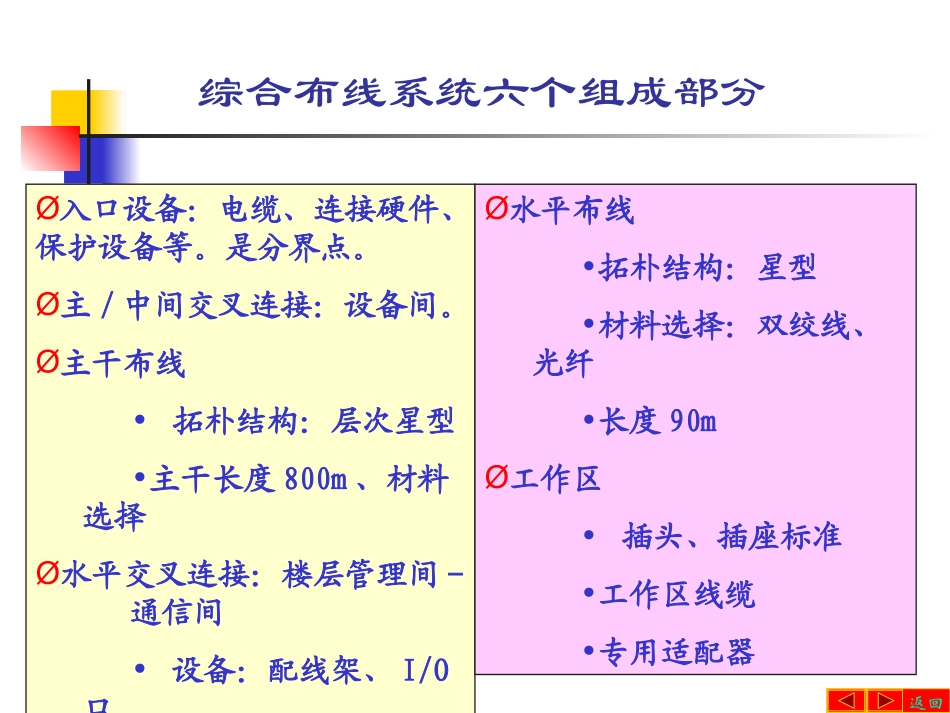

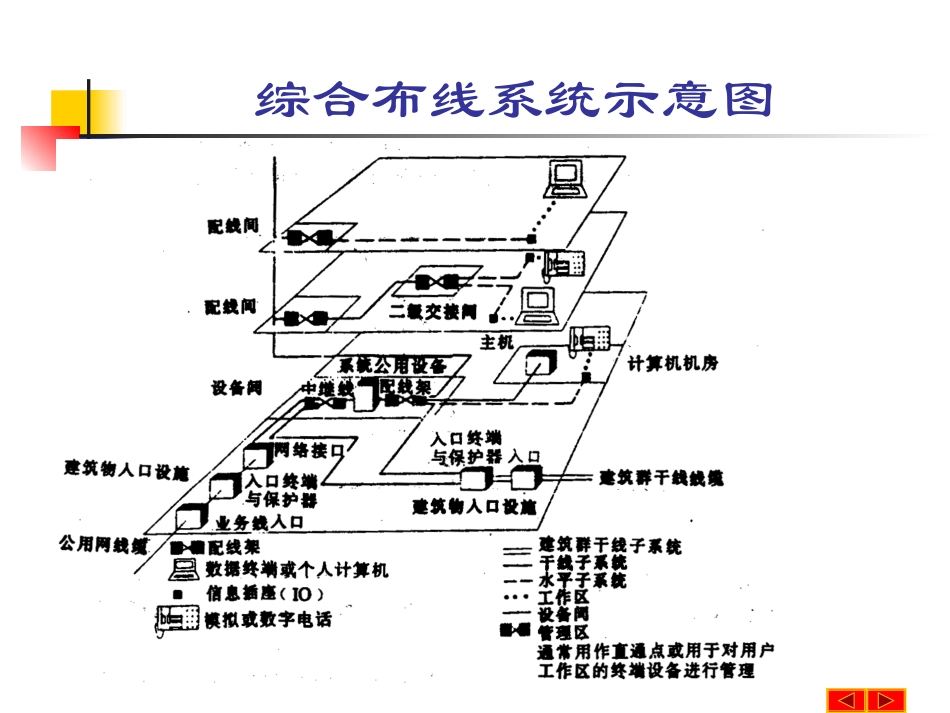

综合布线方案设计2013年9月综合布线系统示意图综合布线系统六个组成部分返回Ø入口设备：电缆、连接硬件、保护设备等。是分界点。Ø主/中间交叉连接：设备间。Ø主干布线•拓朴结构：层次星型•主干长度800m、材料选择Ø水平交叉连接：楼层管理间-通信间•设备：配线架、I/O口Ø水平布线•拓朴结构：星型•材料选择：双绞线、光纤•长度90mØ工作区•插头、插座标准•工作区线缆•专用适配器综合布线系统方案设计返回1.综合布线工程设计项目2.设计依据3.系统总体结构方案设计依据4.综合布线系统设计方法步骤5.设计方案交流评价1.综合布线工程设计项目返回现有一栋信息楼，高七层，各层面积及功能见平面图，大楼内网络类型为100Base-T高速Ethernet网络，要求话音点和数据点可相互转换，总体布线工程要求一次到位。完成大楼内的：Ø综合布线系统工程的设计、施工与测试。Ø网络工程的设计与组网。设计项目建筑平面图返回具体设计内容1.工作区子系统设计（确定本大楼信息点数，绘制施工图）2.综合布线系统总体结构设计（绘制方案图）3.配线（水平）子系统设计（计算配线长度（<90米）和本大楼305m一箱的双绞线用量箱数）4.垂直主干子系统设计（计算垂直主干线缆用量）5.管理子系统设计（计算本大楼所需100对110A水平配线架的数量，计算垂直主干配线架用量）6.工程材料费询价7.给出该大楼计算机网络系统的初步设计方案（子网规划？）8.做出网络设备的配置清单和网络功能特点说明（H3C交换机性能特点见附表2，其中S3600系列交换机具有三层路由功能）。2.设计依据设计依据：（1）综合布线系统的应用等级（2）综合布线系统工程设计等级（3）相关建筑电气和智能建筑标准返回（1）综合布线系统的应用等级返回应用等级最高频率双绞线传输距离（m）100Ω光纤传输距离（m）应用举例3类4类5类5e类6类7类多模单模A100kHz2000300030003000语音带宽和低频，如PBX、X.21/V.11B1MHz200260260400中bit数字传输，如N-ISDN、CSMA/CD、1BASE5C16M100①150③160③250③高bit数字传输，如CSMA/CD、10BASE-T、令牌环4～16Mbit/sD100M100①150③甚高bit数字传输，如100Base-T，155MbpsATME250M55宽带新安装项目10GBase-TF600M100①10GBase-T光纤100M20003000②高与甚高bit数字传输，如数据中心10BASE-F、1000BASB—SX、1000BASELX铜缆布线系统的分级与类别（GB）系统分级支持带宽(Hz)支持应用器件电缆连接硬件A100KB1MC16M3类3类D100M5／5e类5／5e类E250M6类6类F600M7类7类（2）综合布线系统工程设计等级最低配置（基本型）——适用于综合布线系统中配置标准较低的场合，用铜芯双绞电缆组网。返回基本配置（增强型）——适用于综合布线系统中中等配置标准的场合。用铜芯对绞电缆组网。综合配置（综合型）——适用于综合布线系统中配置标准较高的场合，用光缆和铜缆混合组网。3.系统总体结构方案设计依据返回电信间系统设计建议：200个信息点或800m2办公面积配一个通信间；当信息点较少时，相邻楼层共用一个通信间；当信息点较多时，一楼层可用多个通信间；每个通信间布放最少6芯光纤一根；话音、数据等不同功能分开；（1）电信间服务区域（2）综合布线各部分线缆长度限制返回综合布线各部分线缆长度限制建筑群建筑群主干布线主干布线((铜缆或光缆铜缆或光缆))1500mFDTO<90mBDFDTOTOFDTOTOFDTOTOFDTOTOFDTOTOTOTOFD建筑物建筑物主干布线主干布线((铜缆或光缆铜缆或光缆))<500mBDCDCDFDTOTOFDTOTOFDTOTOFDTOTOFDTOTOBD返回（3）布线设备与线缆的选用配线设备交接硬件的选用符合下列规定：用于电话的配线设备，宜选用IDC卡接式模块；用于计算机网络的配线设备，宜选用RJ45或IDC插接式模块。线缆选用考虑：返回HC--MCHC--ICIC--MC(主干总长度)(楼内主干长度)(楼间主干长度)双绞线缆(语音)800米300米500米62.5/125um光纤2000米300米1700米50/125um光纤2000米300米1700米单模光纤3000米300米2700米4.综合布线系统设计方法步骤（1）工作区子系统设计信息点分布图，信息点统计返回（2）水平子系统设计水平布线线路图，水平布线线缆用量、配线架统计表（3）垂直干线子系统设计垂直干线线缆用量、配线架统计（4）设备间...
