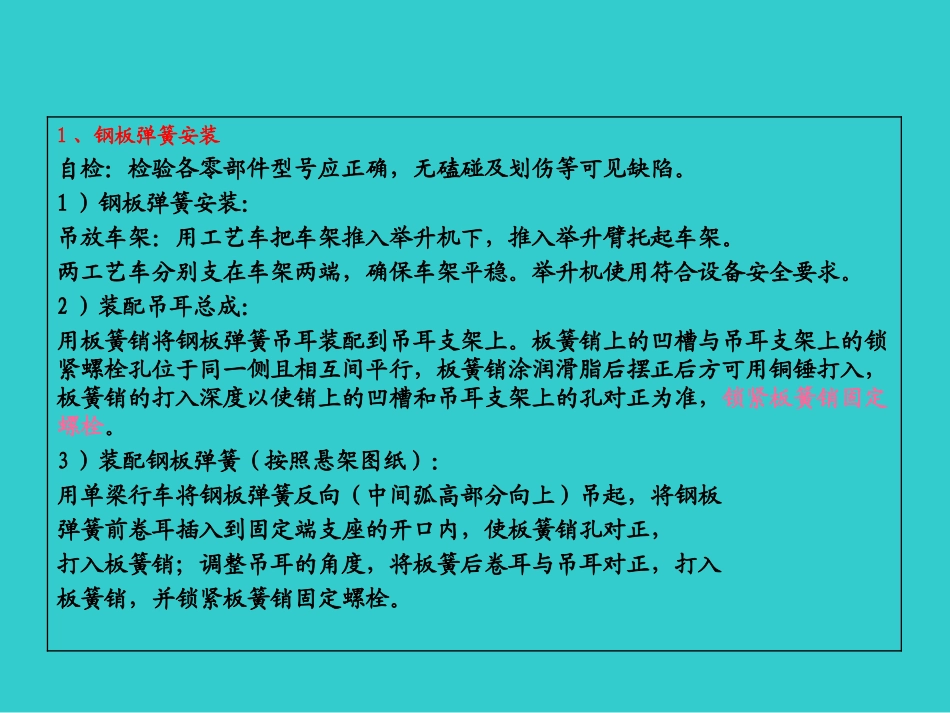

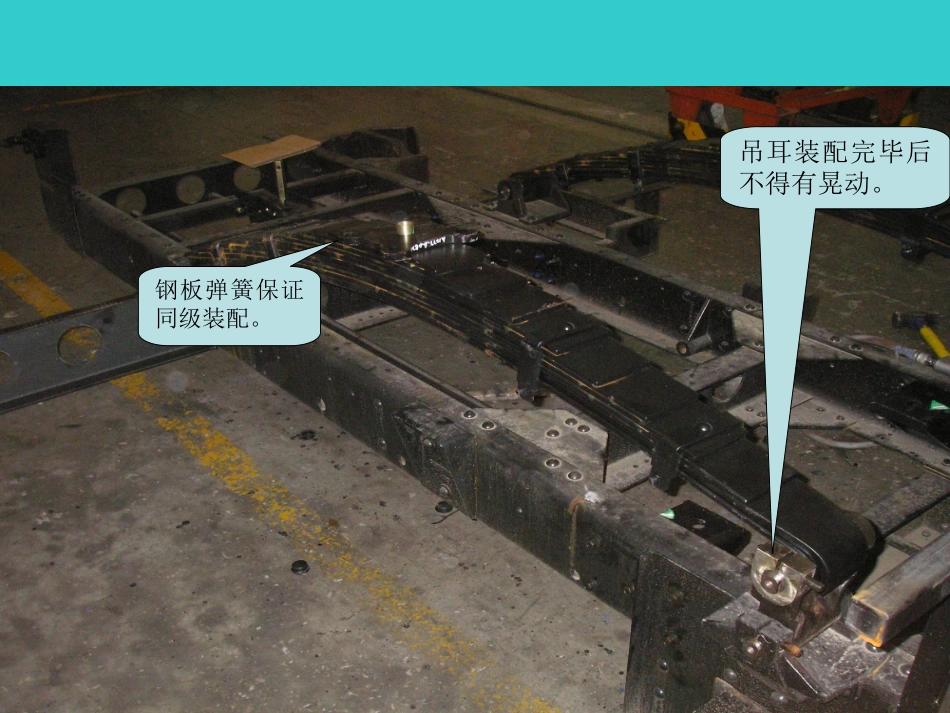

总装车间底盘安装工艺培训生产部李子龙2010年9月17日1、钢板弹簧安装自检：检验各零部件型号应正确，无磕碰及划伤等可见缺陷。1）钢板弹簧安装：吊放车架：用工艺车把车架推入举升机下，推入举升臂托起车架。两工艺车分别支在车架两端，确保车架平稳。举升机使用符合设备安全要求。2）装配吊耳总成：用板簧销将钢板弹簧吊耳装配到吊耳支架上。板簧销上的凹槽与吊耳支架上的锁紧螺栓孔位于同一侧且相互间平行，板簧销涂润滑脂后摆正后方可用铜锤打入，板簧销的打入深度以使销上的凹槽和吊耳支架上的孔对正为准，锁紧板簧销固定螺栓。3）装配钢板弹簧（按照悬架图纸）：用单梁行车将钢板弹簧反向（中间弧高部分向上）吊起，将钢板弹簧前卷耳插入到固定端支座的开口内，使板簧销孔对正，打入板簧销；调整吊耳的角度，将板簧后卷耳与吊耳对正，打入板簧销，并锁紧板簧销固定螺栓。钢板弹簧保证同级装配。吊耳装配完毕后不得有晃动。•1）在板簧中心螺栓处安装车桥定位套，放上垫板，其中心孔与•定位套相配合，吊起车桥使钢板弹簧定位孔向下，反放在垫板上，垫板周边四孔与桥上的四孔相对，将减振器下支架和稳定杆下支架安装孔与车桥固定孔对正。•2）将缓冲块放入上盖板内，反放在钢板弹簧下且将钢板弹簧的中心螺栓含在凹槽内。从下向上跨过盖板、钢板弹簧，穿过垫板孔及车桥上的钢板弹簧固定孔，U形螺栓的底部位于上盖板的凹槽内。•3）U形螺栓装好，装上减震器支架，放入弹垫、拧上U型螺栓加厚螺母，用气动扳手分2-3次对角预紧，最后用扭矩扳手扳到规定数值。•注意:安装垫板时，注意垫板的厚度和安装角度。各车型及相同车型间悬架状态经常发生变化，注意及时查看图纸及零件名细。减震器支架U型螺栓加厚弹垫1）在板簧中心螺栓处安装车桥定位套，放上垫板，其中心孔与定位套相配合，吊起车桥使钢板弹簧定位孔向下，反放在垫板上，垫板周边四孔与桥上的四孔相对，将减振器下支架和稳定杆下支架安装孔与车桥固定孔对正。2）将上盖板反放在钢板弹簧下且将钢板弹簧的中心螺栓含在凹槽内。从下向上跨过盖板、钢板弹簧，穿过垫板孔及车桥上的钢板弹簧固定孔，U形螺栓的底部位于上盖板的凹槽内。3）U形螺栓穿好装上减震器下拉支架，放入弹垫、拧上U型螺栓加厚螺母，用气动扳手分2-3次对角预紧，最后用扭矩扳手扳到规定数值。4、减振器安装1）减振器下支架销安装：减振器粗端向下反装，其下销孔与减振器下支架上的销孔对正，穿上减振器下支架销，穿销时在减振器两侧应加上大垫片并紧固。2）减振器上支架销安装：将减振器上支架固定在车架上，穿上减振器上支架销，，穿销时在减振器两侧应加上大垫片，用气动扳手预紧螺母，并用扭力扳手扳至规定扭矩值，减振器销扭矩值见车型参数表。•安装要求：穿销的方向应方便拆卸；•安装后保证贮油缸与防尘罩间隙均匀，减振器与其它件无干涉4、减振器安装1）减振器下支架销安装：减振器粗端向下反装，其下销孔与减振器下支架上的销孔对正，穿上减振器下支架销，穿销时在减振器两侧应加上大垫片并紧固。2）减振器上支架销安装：将减振器上支架固定在车架上，穿上减振器上支架销，，穿销时在减振器两侧应加上大垫片，用气动扳手预紧螺母，并用扭力扳手扳至规定扭矩值，减振器销扭矩值见车型参数表。•安装要求：穿销的方向应方便拆卸；•安装后保证贮油缸与防尘罩间隙均匀，减振器与其它件无干涉减振器减振器销5、稳定杆安装1）安装并紧固稳定杆吊杆支架。2）用稳定杆下支架销将稳定杆连接到下支架上。稳定杆销孔两端套上软垫；并加入衬套后用双螺母紧固。3）稳定杆吊架总成套装一档片及一聚胺脂胶垫后，从下面插入到稳定杆吊杆上支架的孔内，再套装一聚胺脂胶垫及一档片后，用双螺母紧固，稳定杆下支架销拧紧力矩见车型参数表，聚胺脂胶垫的压缩量为3mm左右。稳定杆吊架稳定杆两端加胶垫，并在端头加双螺母。气簧前桥分装1）用单梁吊车将前桥吊至前桥分装工位，装上车轮总成，拧上车轮固定螺栓并紧固。2）使前桥定位孔侧向上，定位销装入前桥的定位孔内。将导向臂和气囊下支座安装在前桥上，使定位销插入下支座中心孔内，气囊下支座固定螺栓孔与前桥安装孔...
