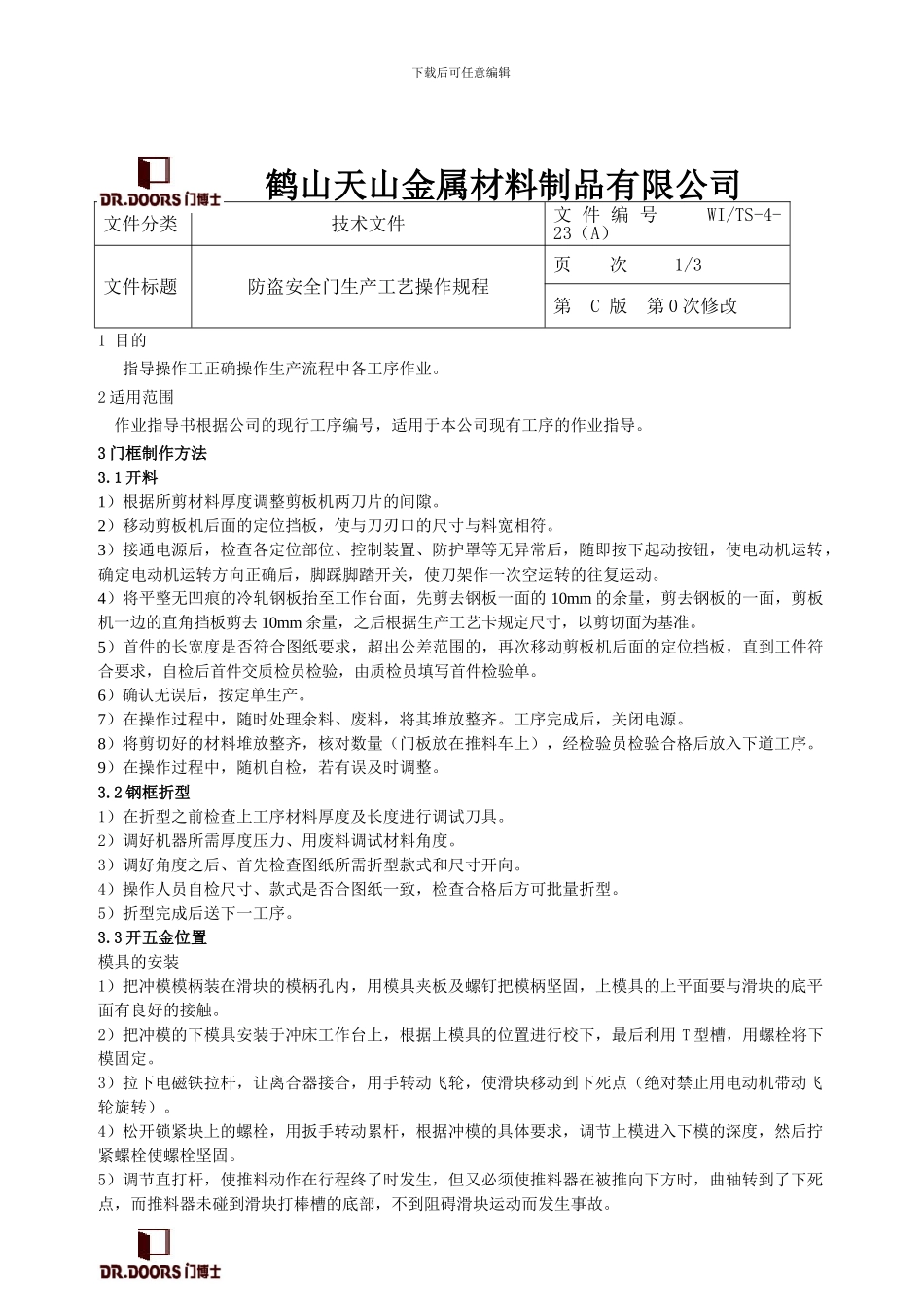

下载后可任意编辑 鹤山天山金属材料制品有限公司文件分类技术文件 文 件 编 号 WI/TS-4-23（A） 文件标题防盗安全门生产工艺操作规程页 次 1/3第 C 版 第 0 次修改 1 目的 指导操作工正确操作生产流程中各工序作业。 2 适用范围 作业指导书根据公司的现行工序编号，适用于本公司现有工序的作业指导。 3 门框制作方法 3.1 开料1）根据所剪材料厚度调整剪板机两刀片的间隙。2）移动剪板机后面的定位挡板，使与刀刃口的尺寸与料宽相符。3）接通电源后，检查各定位部位、控制装置、防护罩等无异常后，随即按下起动按钮，使电动机运转，确定电动机运转方向正确后，脚踩脚踏开关，使刀架作一次空运转的往复运动。4）将平整无凹痕的冷轧钢板抬至工作台面，先剪去钢板一面的 10mm 的余量，剪去钢板的一面，剪板机一边的直角挡板剪去 10mm 余量，之后根据生产工艺卡规定尺寸，以剪切面为基准。5）首件的长宽度是否符合图纸要求，超出公差范围的，再次移动剪板机后面的定位挡板，直到工件符合要求，自检后首件交质检员检验，由质检员填写首件检验单。6）确认无误后，按定单生产。7）在操作过程中，随时处理余料、废料，将其堆放整齐。工序完成后，关闭电源。8）将剪切好的材料堆放整齐，核对数量（门板放在推料车上），经检验员检验合格后放入下道工序。9）在操作过程中，随机自检，若有误及时调整。3.2 钢框折型1）在折型之前检查上工序材料厚度及长度进行调试刀具。2）调好机器所需厚度压力、用废料调试材料角度。3）调好角度之后、首先检查图纸所需折型款式和尺寸开向。4）操作人员自检尺寸、款式是否合图纸一致，检查合格后方可批量折型。5）折型完成后送下一工序。3.3 开五金位置模具的安装1）把冲模模柄装在滑块的模柄孔内，用模具夹板及螺钉把模柄坚固，上模具的上平面要与滑块的底平面有良好的接触。2）把冲模的下模具安装于冲床工作台上，根据上模具的位置进行校下，最后利用 T 型槽，用螺栓将下模固定。3）拉下电磁铁拉杆，让离合器接合，用手转动飞轮，使滑块移动到下死点（绝对禁止用电动机带动飞轮旋转）。4）松开锁紧块上的螺栓，用扳手转动累杆，根据冲模的具体要求，调节上模进入下模的深度，然后拧紧螺栓使螺栓坚固。5）调节直打杆，使推料动作在行程终了时发生，但又必须使推料器在被推向下方时，曲轴转到了下死点，而推料器未碰到滑块打棒槽的底部，不到阻碍滑块运动而发生事故。下载后可任意编辑 鹤山...
