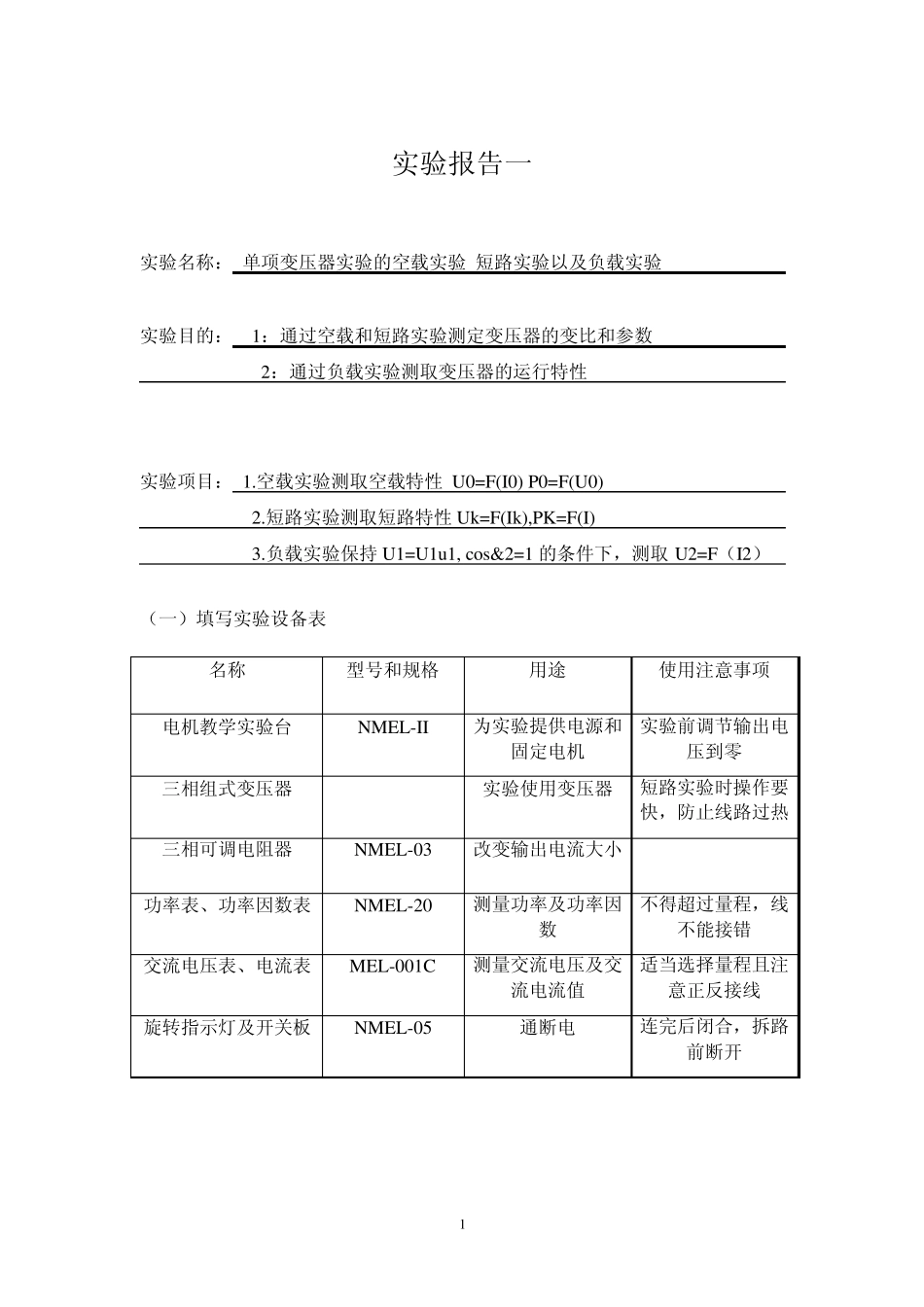

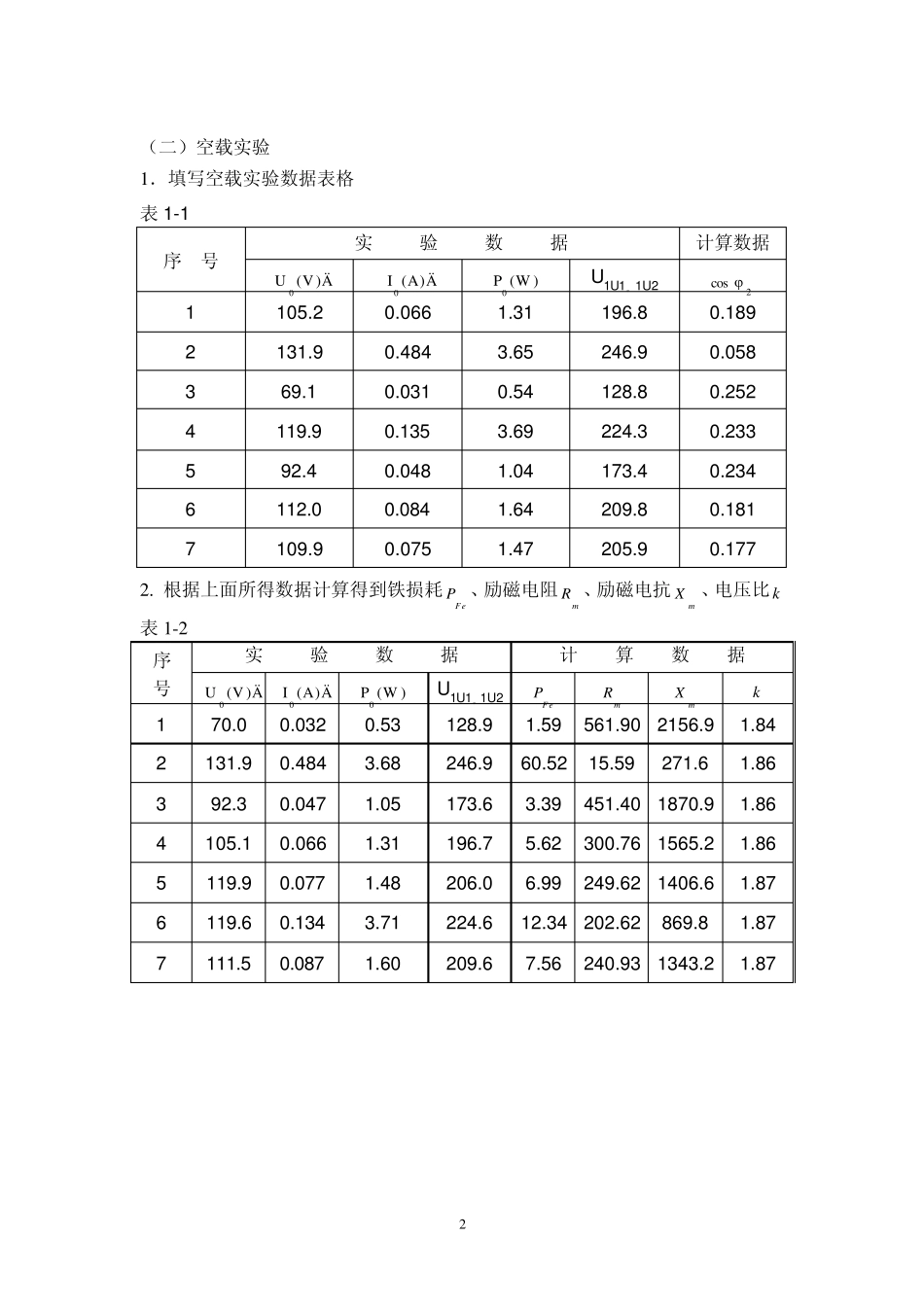

网络教育学院 电 机 与 拖 动 实 验 报 告 学习中心: 层 次: 专 业: 学 号: 学 生: 完成日期: 1 实验报告一 实验名称: 单项变压器实验的空载实验 短路实验以及负载实验 实验目的: 1:通过空载和短路实验测定变压器的变比和参数 2:通过负载实验测取变压器的运行特性 实验项目: 1.空载实验测取空载特性 U0=F(I0) P0=F(U0) 2.短路实验测取短路特性Uk=F(Ik),PK=F(I) 3.负载实验保持U1=U1u1, cos&2=1 的条件下,测取U2=F(I2) (一)填写实验设备表 名称 型号和规格 用途 使用注意事项 电机教学实验台 NMEL-II 为实验提供电源和固定电机 实验前调节输出电压到零 三相组式变压器 实验使用变压器 短路实验时操作要快,防止线路过热 三相可调电阻器 NMEL-03 改变输出电流大小 功率表、功率因数表 NMEL-20 测量功率及功率因数 不得超过量程,线不能接错 交流电压表、电流表 MEL-001C 测量交流电压及交流电流值 适当选择量程且注意正反接线 旋转指示灯及开关板 NMEL-05 通断电 连完后闭合,拆路前断开 2 (二)空载实验 1.填写空载实验数据表格 表1-1 序 号 实 验 数 据 计算数据 0U (V ) 0I (A) 0P (W ) U 1U1。1U 2 2cos 1 105.2 0.066 1.31 196.8 0.189 2 131.9 0.484 3.65 246.9 0.058 3 69.1 0.031 0.54 128.8 0.252 4 119.9 0.135 3.69 224.3 0.233 5 92.4 0.048 1.04 173.4 0.234 6 112.0 0.084 1.64 209.8 0.181 7 109.9 0.075 1.47 205.9 0.177 2. 根据上面所得数据计算得到铁损耗FeP 、励磁电阻mR 、励磁电抗mX、电压比k 表1-2 序 号 实 验 数 据 计 算 数 据 0U (V ) 0I (A) 0P (W ) U 1U1。1U 2 FeP mR mX k 1 70.0 0.032 0.53 128.9 1.59 561.90 2156.9 1.84 2 131.9 0.484 3.68 246.9 60.52 15.59 271.6 1.86 3 92.3 0.047 1.05 173.6 3.39 451.40 1870.9 1.86 4 105.1 0.066 1.31 196.7 5.62 300.76 1565.2 1.86 5 119.9 0.077 1.48 206.0 6.99 249.62 1406.6 1.87 6 119.6 0.134 3.71 224.6 12.34 202.62 869.8 1.87 7 111.5 0.087 1.60 209.6 7.56 240.93 1343.2 1.87 3 (三)短路实验 1. 填写短路实验数据表格 表2 室温θ= OC 序 号 实 验 数 据 计算数据 U(V)...
