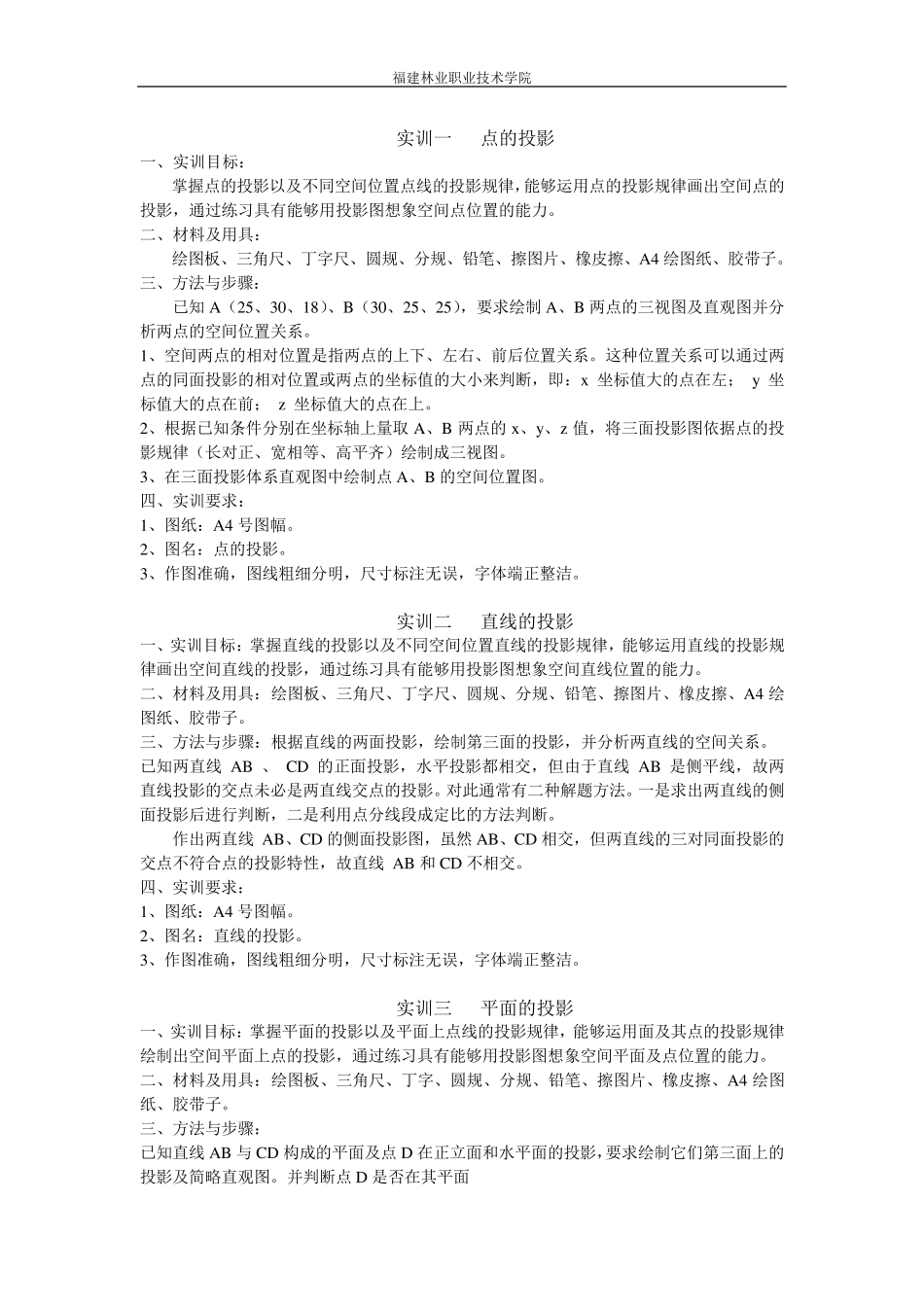

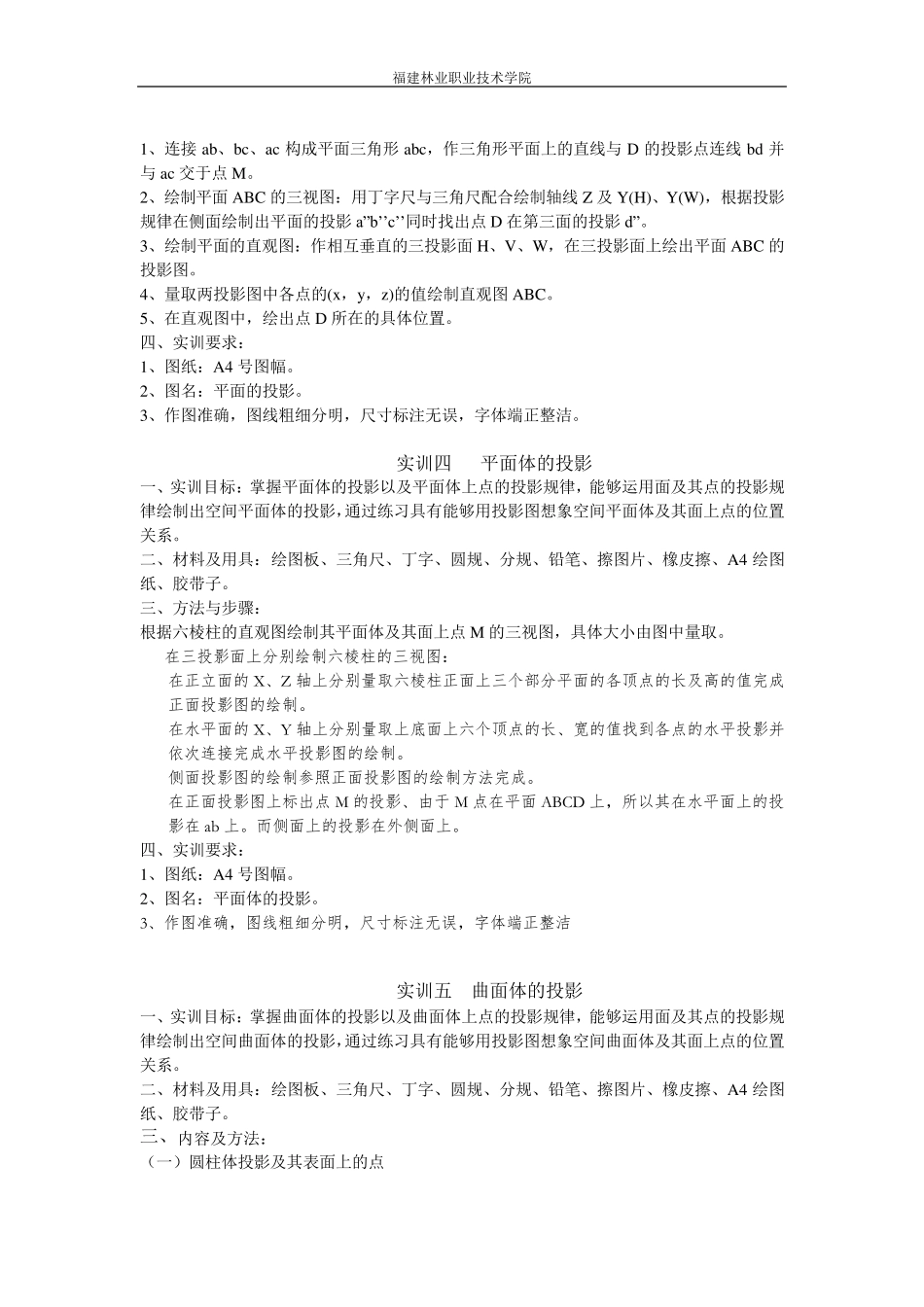

福建林业职业技术学院 福建林业职业技术学院 建筑工程制图与识图实训指导书 实 训 班 级 : 室内设计 1213，1214，1215 班 * * * * : ** 制 定 时 间 : 2012 年 9 月 福建林业职业技术学院 实训一 点的投影 一、实训目标： 掌握点的投影以及不同空间位置点线的投影规律，能够运用点的投影规律画出空间点的投影，通过练习具有能够用投影图想象空间点位置的能力。 二、材料及用具： 绘图板、三角尺、丁字尺、圆规、分规、铅笔、擦图片、橡皮擦、A4 绘图纸、胶带子。 三、方法与步骤： 已知 A（25、30、18）、B（30、25、25），要求绘制 A、B 两点的三视图及直观图并分析两点的空间位置关系。 1、空间两点的相对位置是指两点的上下、左右、前后位置关系。这种位置关系可以通过两点的同面投影的相对位置或两点的坐标值的大小来判断，即：x 坐标值大的点在左； y 坐标值大的点在前； z 坐标值大的点在上。 2、根据已知条件分别在坐标轴上量取 A、B 两点的x、y、z 值，将三面投影图依据点的投影规律（长对正、宽相等、高平齐）绘制成三视图。 3、在三面投影体系直观图中绘制点A、B 的空间位置图。 四、实训要求： 1、图纸：A4 号图幅。 2、图名：点的投影。 3、作图准确，图线粗细分明，尺寸标注无误，字体端正整洁。 实训二 直线的投影 一、实训目标：掌握直线的投影以及不同空间位置直线的投影规律，能够运用直线的投影规律画出空间直线的投影，通过练习具有能够用投影图想象空间直线位置的能力。 二、材料及用具：绘图板、三角尺、丁字尺、圆规、分规、铅笔、擦图片、橡皮擦、A4 绘图纸、胶带子。 三、方法与步骤：根据直线的两面投影，绘制第三面的投影，并分析两直线的空间关系。 已知两直线 AB 、 CD 的正面投影，水平投影都相交，但由于直线 AB 是侧平线，故两直线投影的交点未必是两直线交点的投影。对此通常有二种解题方法。一是求出两直线的侧面投影后进行判断，二是利用点分线段成定比的方法判断。 作出两直线 AB、CD 的侧面投影图，虽然 AB、CD 相交，但两直线的三对同面投影的交点不符合点的投影特性，故直线 AB 和 CD 不相交。 四、实训要求： 1、图纸：A4 号图幅。 2、图名：直线的投影。 3、作图准确，图线粗细分明，尺寸标注无误，字体端正整洁。 实训三 平面的投影 一、实训目标：掌握平面的投影以及平面上点线的投影规律，能够运用面及其点的投...
