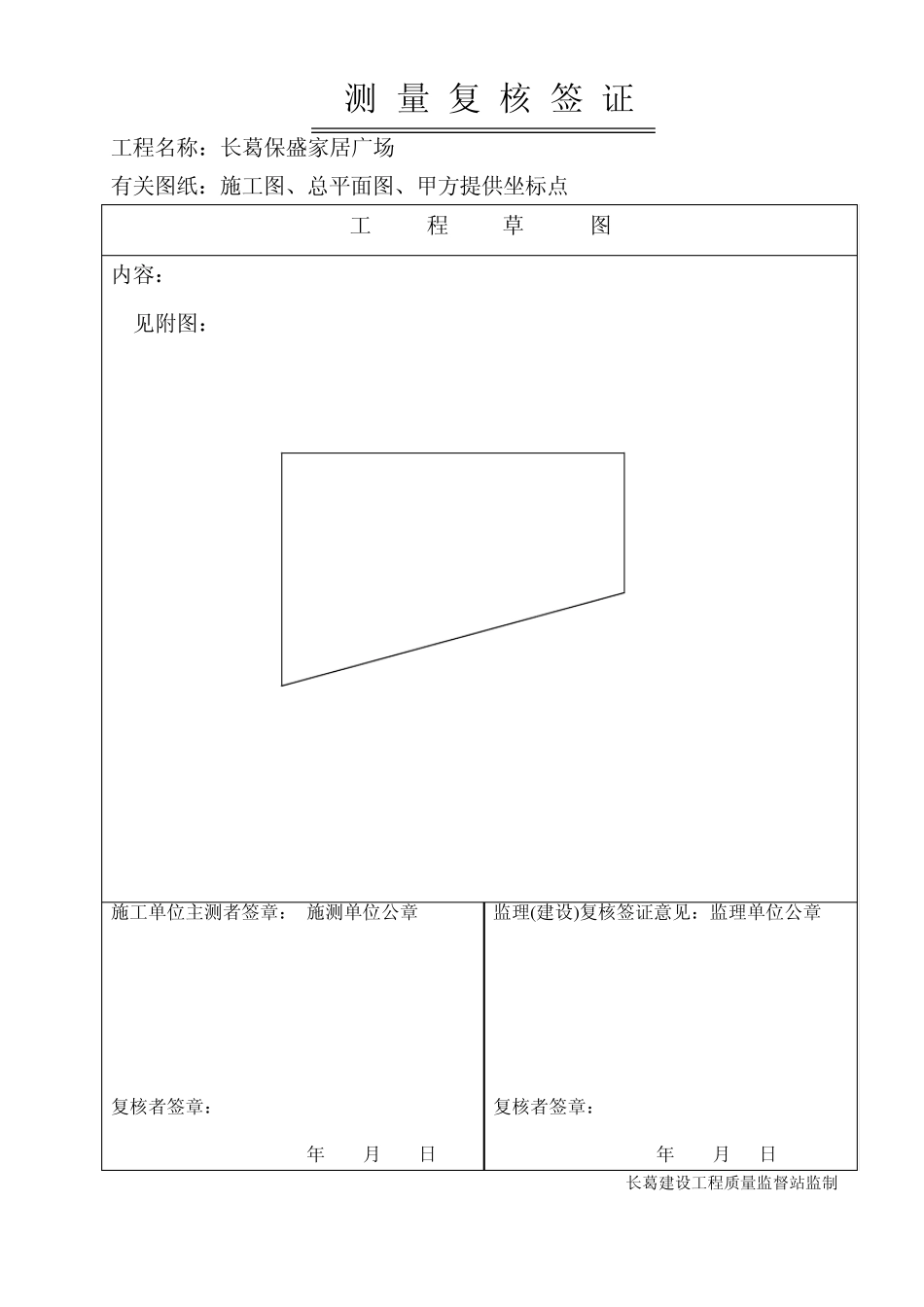

测 量 定 位 记 录 工程名称：长葛保盛家居广场 有关图纸：施工图、总平面图、甲方提供坐标点 使用仪器 LT-202 激光电子经纬仪 控制方法 坐标控制 内容： 1、 把经纬仪设到A点作AD线段，用钢卷尺（黑制01000233）从A点量194.6m到D点，转90作AB线段，量85.85m到B点。 2、 把经纬仪设到B点转75°29´24"作BC线段，量201.013m到C点。 3、 把经纬仪设到C点，转104°31´3576"作CD线段，量35.48m到D点，闭 合 差 为 3"。 施工单 位 主 测 者 ： （章 ） 年 月 日 长葛建 设工程质 量监 督 站 监 制 测 量 复 核 签 证 工程名称：长葛保盛家居广场 有关图纸：施工图、总平面图、甲方提供坐标点 工 程 草 图 内容： 见附图： 施工单位主测者签章： 施测单位公章 复核者签章： 年 月 日 监理(建设)复核签证意见：监理单位公章 复核者签章： 年 月 日 长葛建设工程质量监督站监制 测 量 定 位 记 录 工程名称：广电数字化产业园区7 ＃楼 有关图纸：施工图、总平面图、甲方提供坐标点 使用仪器 苏州-光ＲＴＳ238 全站仪 控制方法 坐标控制 内容： 1、根据建设单位提供的D1点和D2点坐标，D1至D2坐标方位角284°32´59",距 离 206.681米 ，定 出 M1点坐标：X=1746.926,Y=72254.000. 2、在 根据M1点坐标、后 视 D1点定 出 7#楼各 主 轴 线 和控制点坐标，经 复核 偏 差 符 合 规 范 要 求 。 施工单位主 测 者 ： （ 章 ） 年 月 日 郑 州市 重 点建设工程质 量 监 督 站监 制 测 量 复 核 签 证 工程名称：广电数字化产业园区7 ＃楼 有关图纸：施工图、总平面图、甲方提供坐标点 工 程 草 图 内容： B2B1B9B4B5B6B7X =51693.785Y =72252.273X =51696.785Y =72255.273X =51716.585Y =72255.273X =51721.585Y =72252.273X =51721.585Y =72181.173X =51716.585Y =72178.173X =51696.785Y =72178.173LA1447＃楼测量放线图B3B8X =51721.585Y =72226.723X =51700.785Y =72226.723280.75 施工单位主测者签章： 施测单位公章 复核者签章： 年 月 日 监理(建设)复核签证意见：监理单位公章 复核者签章： 年 月 日 郑州市重点建设工程质量监督站监制 测 量 定 位 记 录 工程名称：广电数字化产业园区8 ＃楼 有关图纸：施工图、总平面图、甲方提供坐标点 使用仪器 苏州-光ＲＴ...
