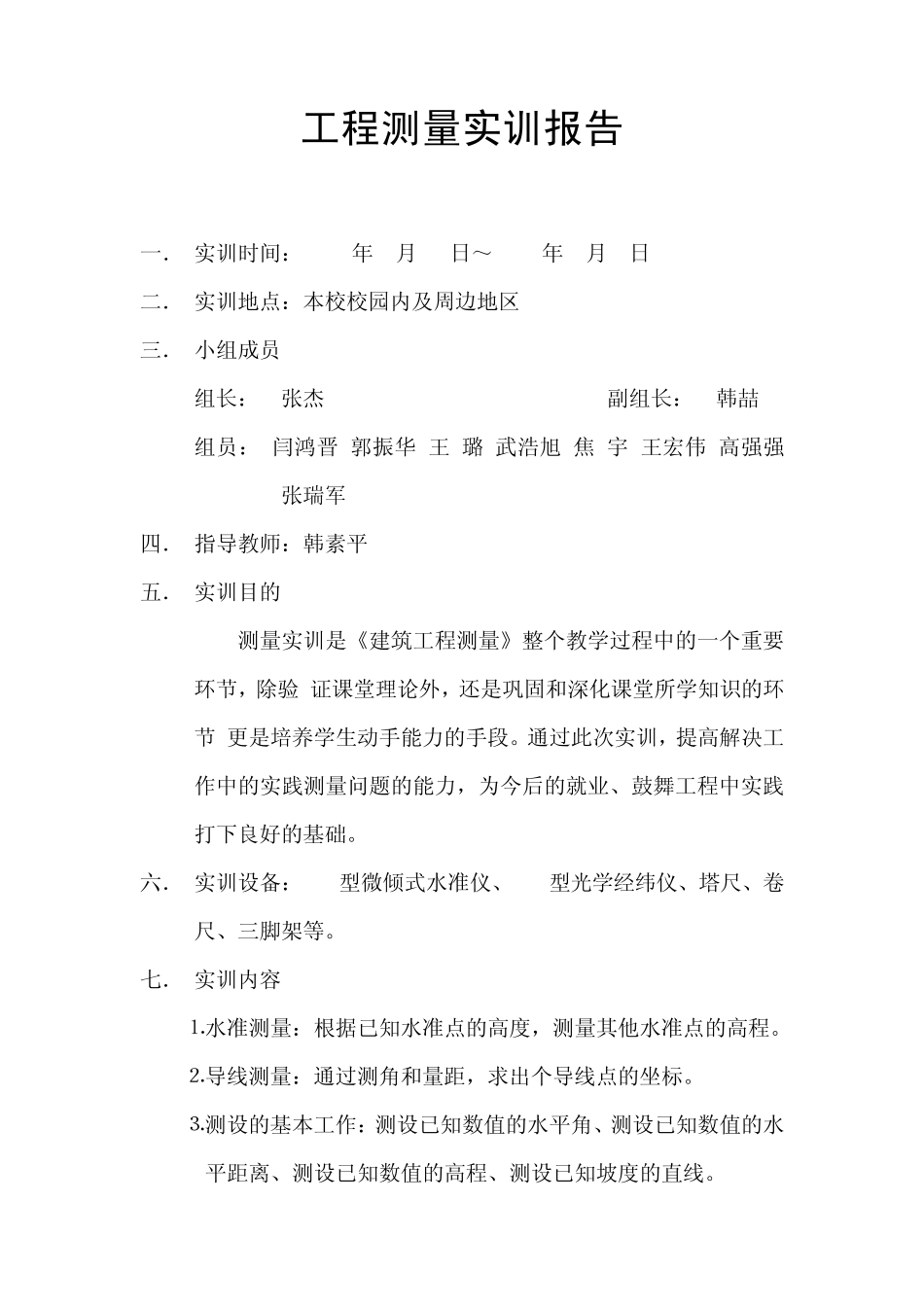

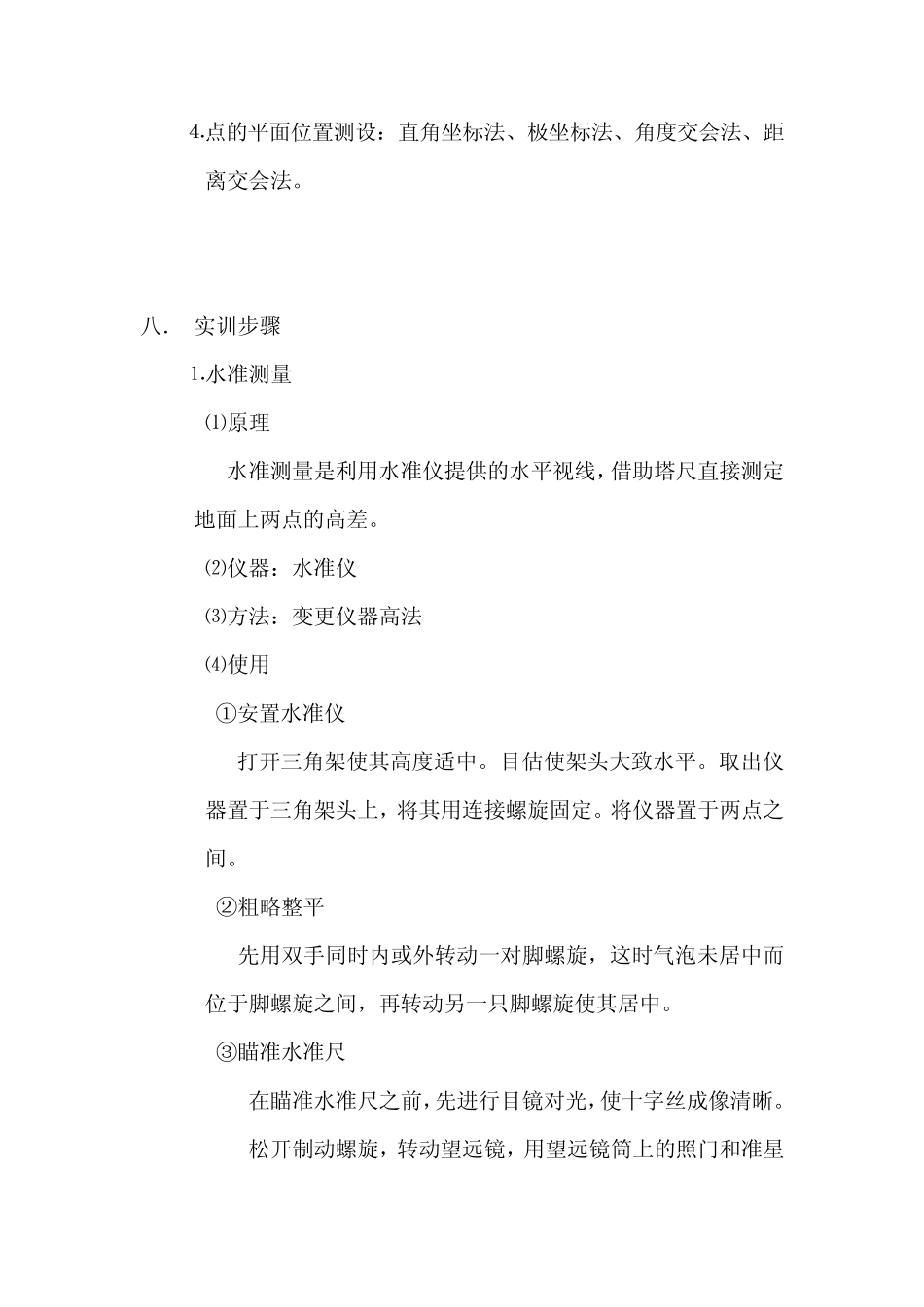

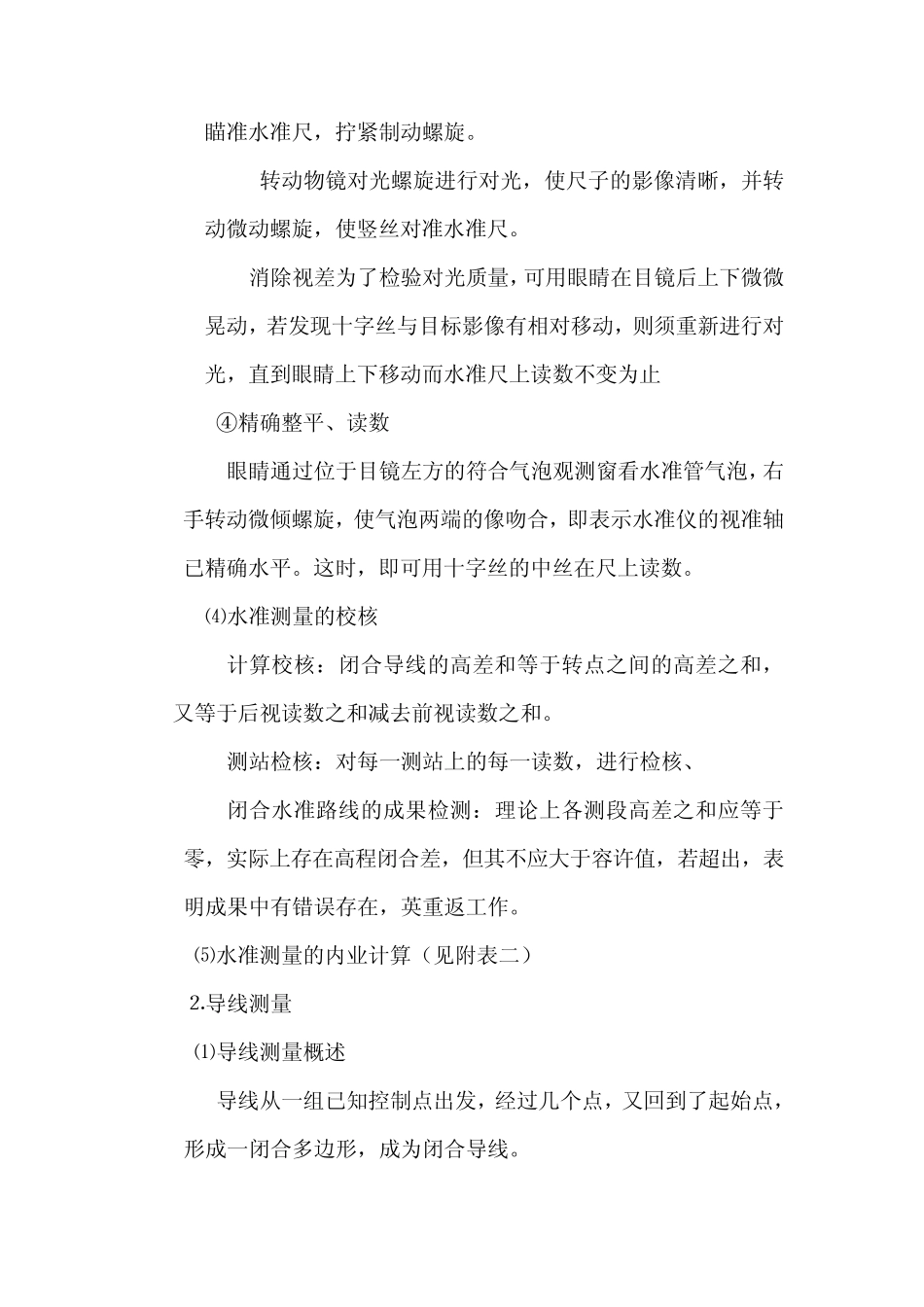

工程测量实训报告 一． 实训时间：2012年 5月 21日～2012年 6月 3日 二． 实训地点：本校校园内及周边地区 三． 小组成员 组长： 张杰 副组长： 韩喆 组员： 闫鸿晋 郭振华 王 璐 武浩旭 焦 宇 王宏伟 高强强 张瑞军 四． 指导教师：韩素平 五． 实训目的 测量实训是《建筑工程测量》整个教学过程中的一个重要 环节，除验 证课堂理论外，还是巩固和深化课堂所学知识的环 节;更是培养学生动手能力的手段。通过此次实训，提高解决工 作中的实践测量问题的能力，为今后的就业、鼓舞工程中实践 打下良好的基础。 六． 实训设备：DS3型微倾式水准仪、DJ6型光学经纬仪、塔尺、卷 尺、三脚架等。 七． 实训内容 ⒈水准测量：根据已知水准点的高度，测量其他水准点的高程。 ⒉导线测量：通过测角和量距，求出个导线点的坐标。 ⒊测设的基本工作：测设已知数值的水平角、测设已知数值的水 平距离、测设已知数值的高程、测设已知坡度的直线。 ⒋点的平面位置测设：直角坐标法、极坐标法、角度交会法、距 离交会法。 八． 实训步骤 ⒈水准测量 ⑴原理 水准测量是利用水准仪提供的水平视线，借助塔尺直接测定 地面上两点的高差。 ⑵仪器：水准仪 ⑶方法：变更仪器高法 ⑷使用 ①安置水准仪 打开三角架使其高度适中。目估使架头大致水平。取出仪 器置于三角架头上，将其用连接螺旋固定。将仪器置于两点之 间。 ②粗略整平 先用双手同时内或外转动一对脚螺旋，这时气泡未居中而 位于脚螺旋之间，再转动另一只脚螺旋使其居中。 ③瞄准水准尺 a.在瞄准水准尺之前，先进行目镜对光，使十字丝成像清晰。 b.松开制动螺旋，转动望远镜，用望远镜筒上的照门和准星 瞄准水准尺，拧紧制动螺旋。 c. 转动物镜对光螺旋进行对光，使尺子的影像清晰，并转 动微动螺旋，使竖丝对准水准尺。 d.消除视差为了检验对光质量，可用眼睛在目镜后上下微微 晃动，若发现十字丝与目标影像有相对移动，则须重新进行对 光，直到眼睛上下移动而水准尺上读数不变为止. ④精确整平、读数 眼睛通过位于目镜左方的符合气泡观测窗看水准管气泡，右 手转动微倾螺旋，使气泡两端的像吻合，即表示水准仪的视准轴 已精确水平。这时，即可用十字丝的中丝在尺上读数。 ⑷水准测量的校核 计算校核：闭合导线的高差和等于转点之间的高差之和， 又等于后视读数之和减去前视读数之和。 测站检核：对每一测站上的每一读数，...
