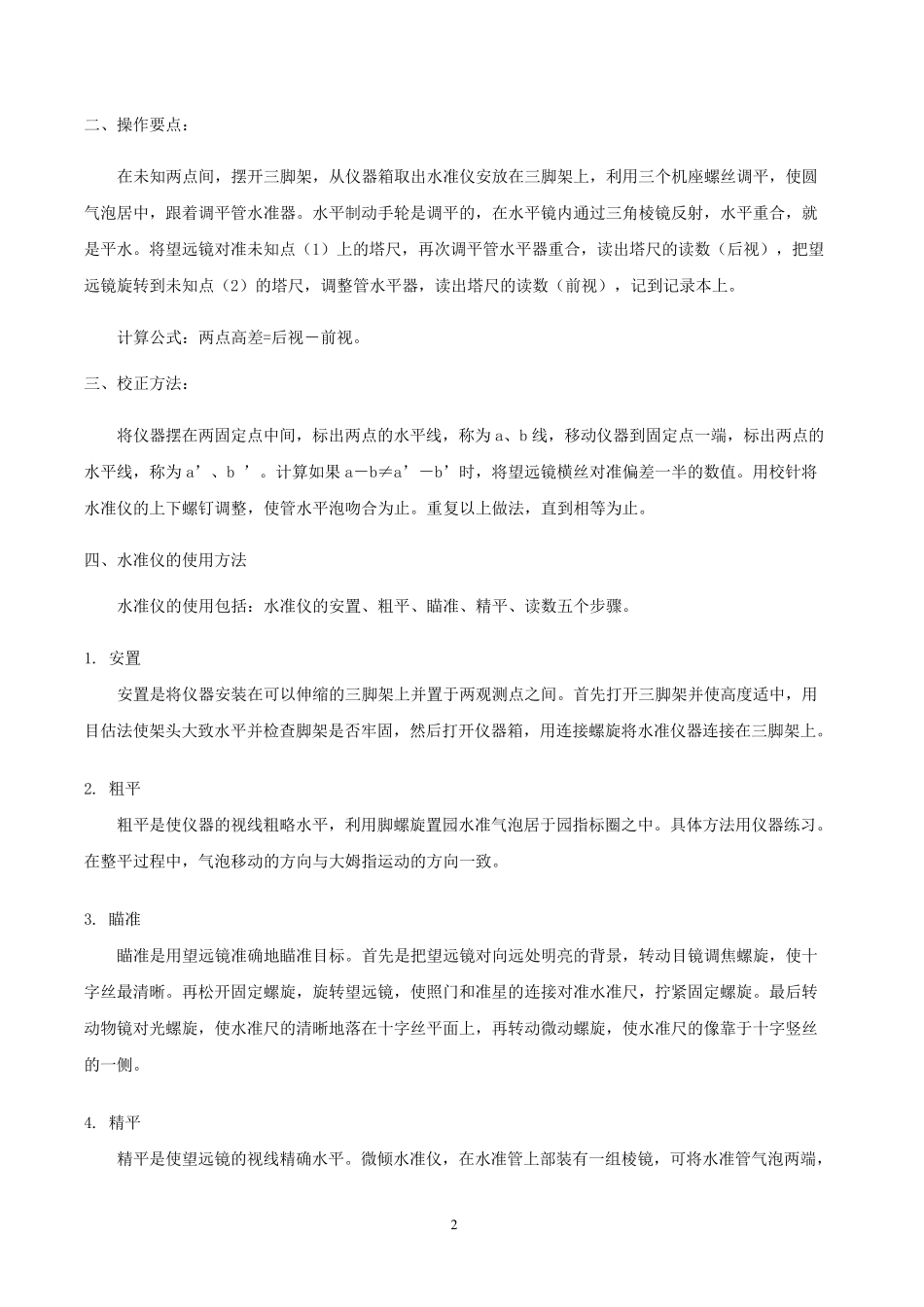

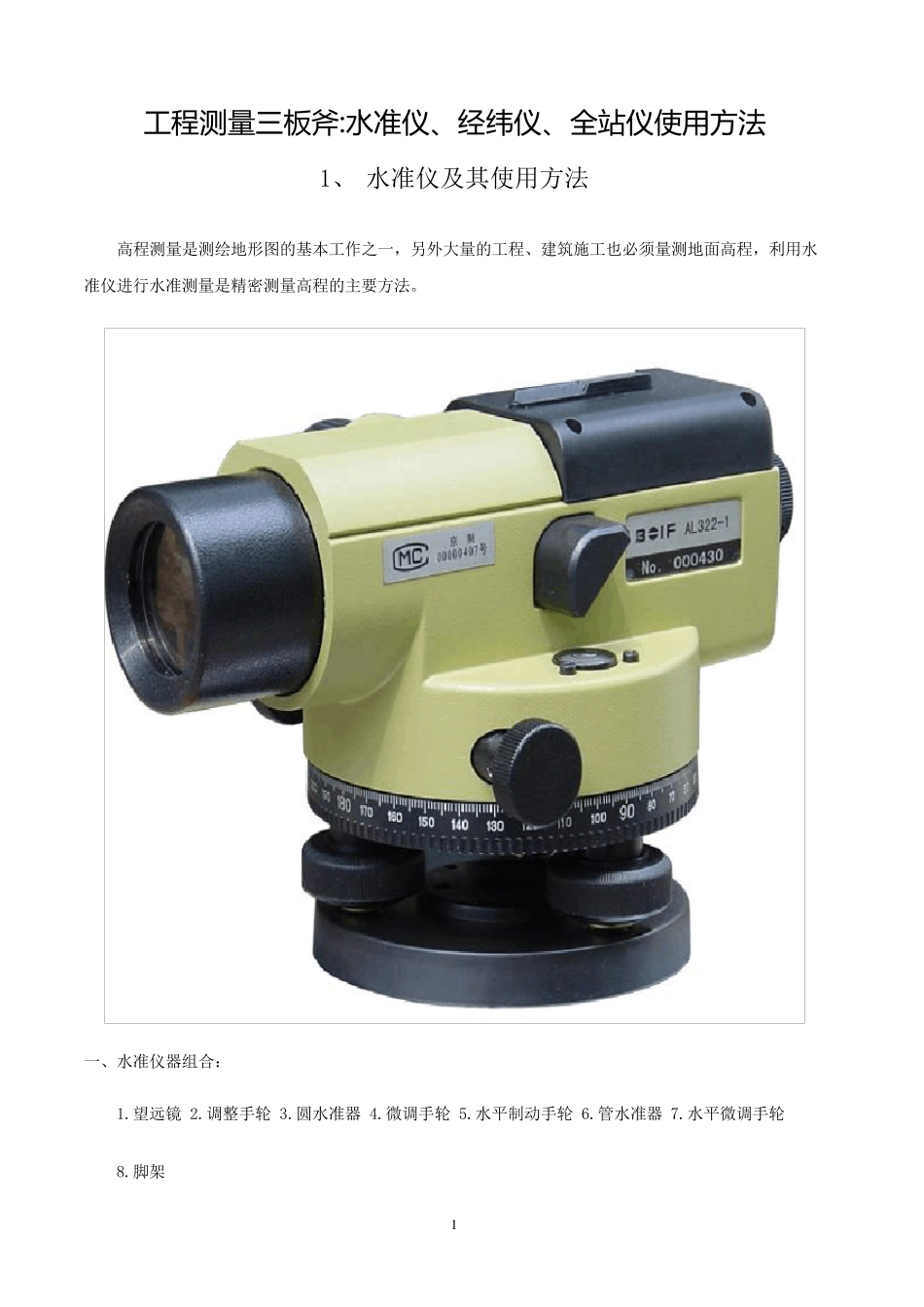

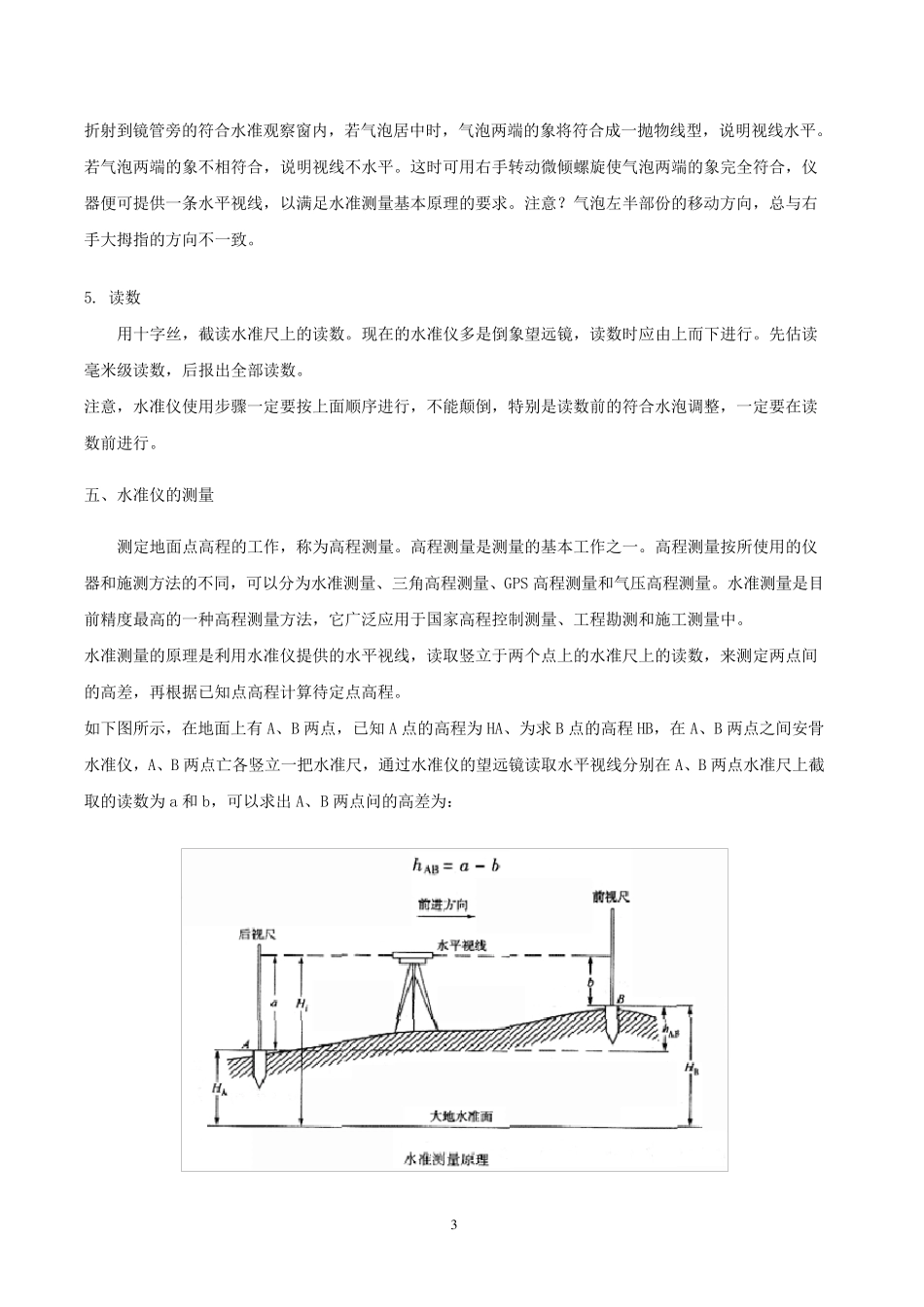

1 工 程 测 量 三 板 斧 :水 准 仪 、经纬仪 、全站仪 使用方法 1、 水准仪及其使用方法 高程测量是测绘地形图的基本工作之一，另外大量的工程、建筑施工也必须量测地面高程，利用水准仪进行水准测量是精密测量高程的主要方法。 一、水准仪器组合： 1.望远镜 2.调整手轮 3.圆水准器 4.微调手轮 5.水平制动手轮 6.管水准器 7.水平微调手轮 8.脚架 2 二、操作要点： 在未知两点间，摆开三脚架，从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是平水。将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。 计算公式：两点高差=后视－前视。 三、校正方法： 将仪器摆在两固定点中间，标出两点的水平线，称为a、b 线，移动仪器到固定点一端，标出两点的水平线，称为a’、b ’。计算如果 a－b≠a’－b’时，将望远镜横丝对准偏差一半的数值。用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。重复以上做法，直到相等为止。 四、水准仪的使用方法 水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。 1. 安置 安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢 固，然 后打开仪器箱，用连 接 螺旋将水准仪器连 接 在三脚架上。 2. 粗平 粗平是使仪器的视线粗略 水平，利用脚螺旋置园 水准气泡居于园 指 标圈 之中。具 体 方法用仪器练 习 。在整平过程 中，气泡移动的方向 与 大姆 指 运 动的方向 一致。 3. 瞄准 瞄准是用望远镜准确 地 瞄准目标。首先是把望远镜对向 远处 明 亮 的背 景 ，转动目镜调焦 螺旋，使十字 丝最 清 晰 。再松 开固定螺旋，旋转望远镜，使照 门 和 准星 的连 接 对准水准尺，拧 紧 固定螺旋。最 后转动物 镜对光 螺旋，使水准尺的清 晰 地 落 在十 字 丝平面 上，再转动微 动螺旋，使水准尺的像 靠 于十 字 竖 丝的一侧 。 4. 精平 精平是使望远镜的视线精确 水平。微 倾 水准仪，在水准管上部 装有 一组 棱镜，可将水准管气泡两端， 3 折 射 到 镜 管 旁 的...
