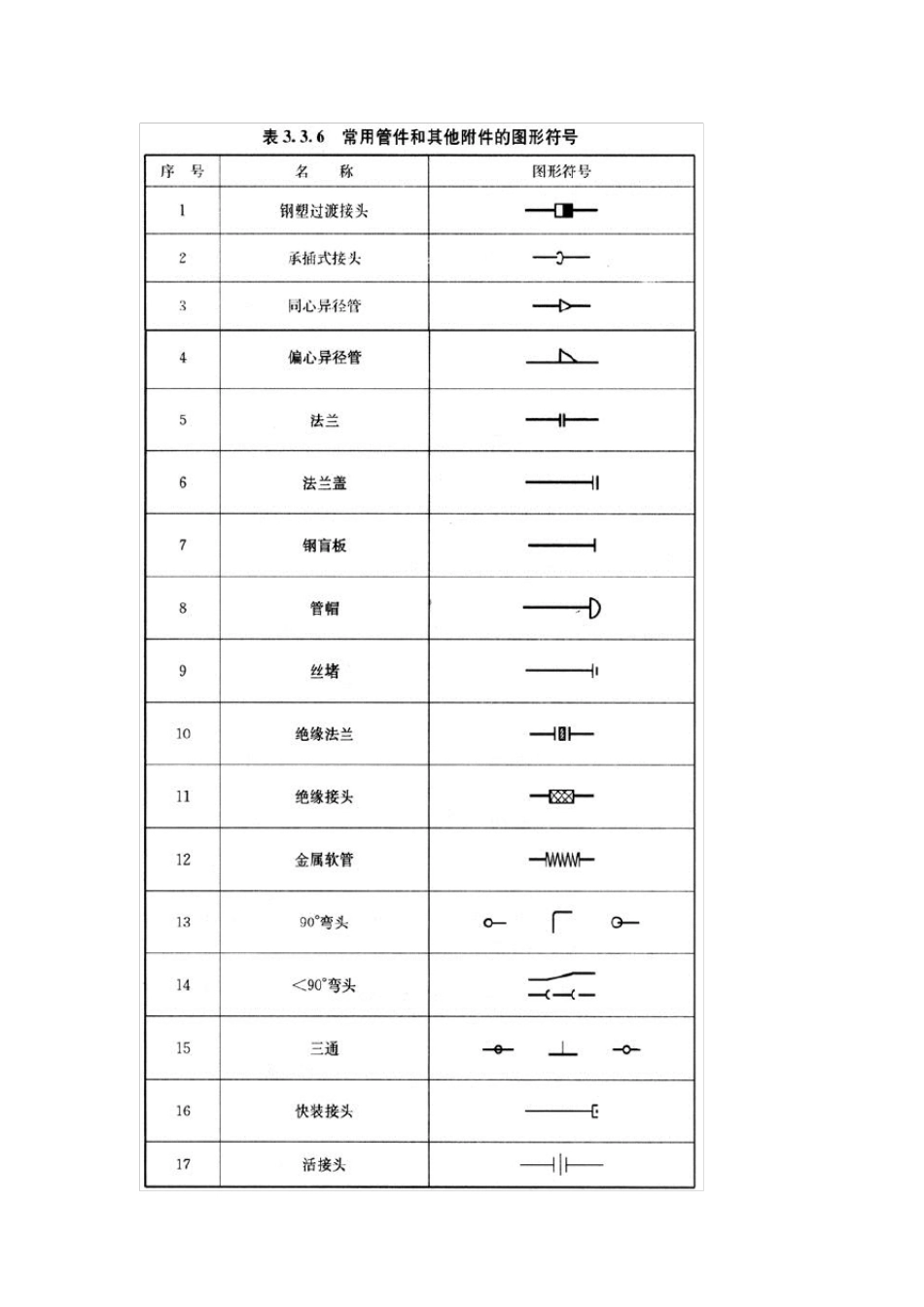

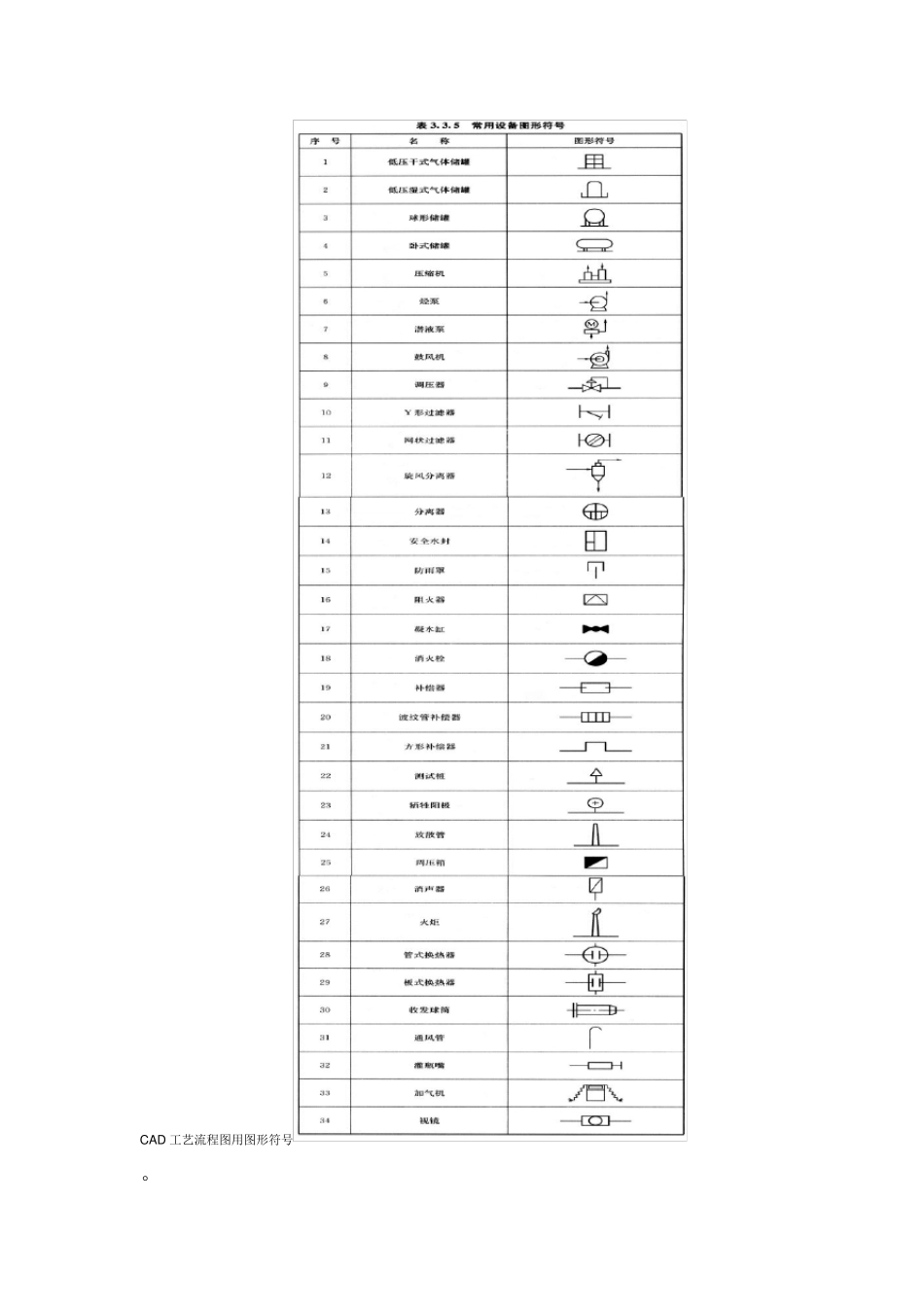

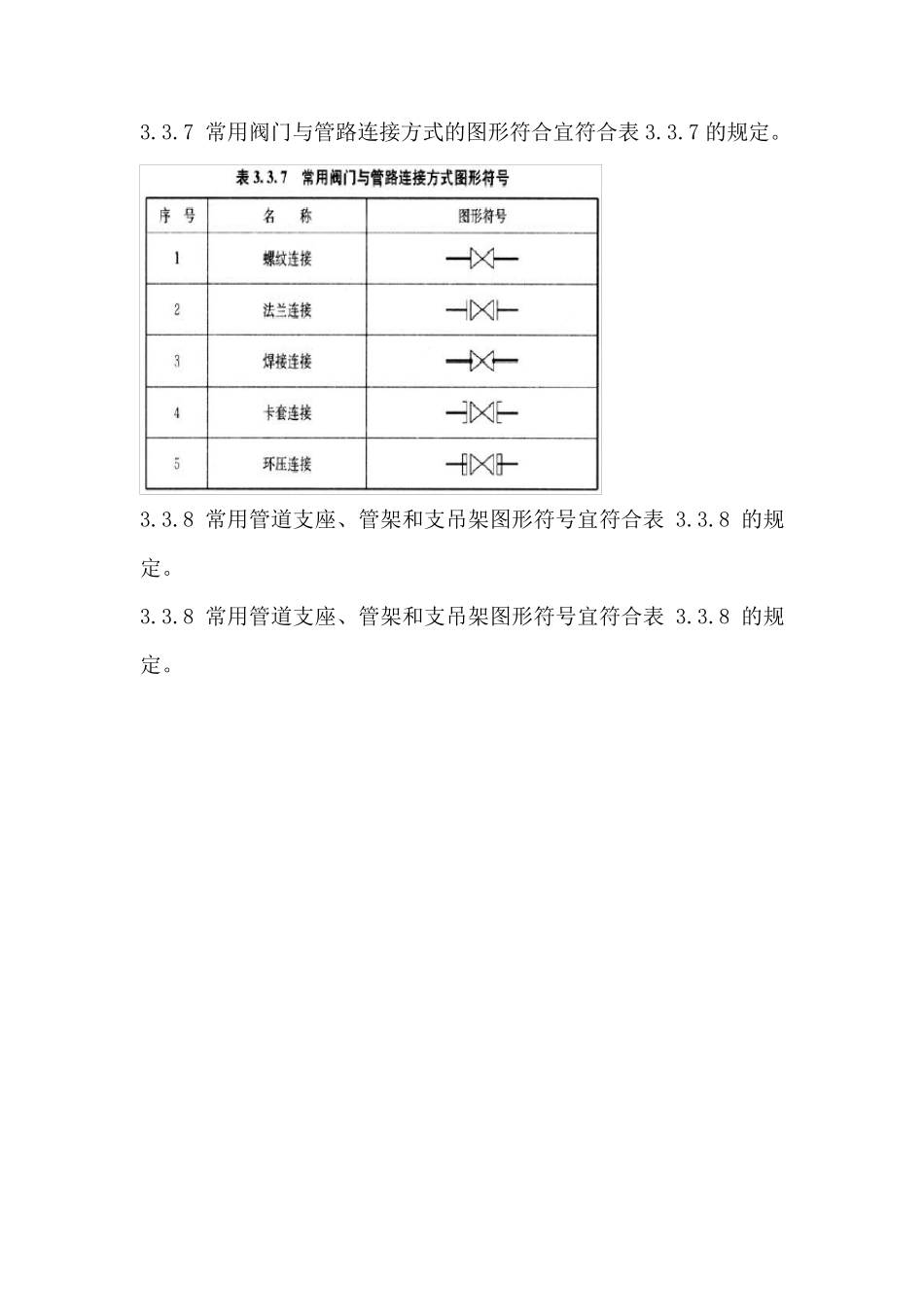

CAD 工艺流程图用图形符号 。 3.3.7 常用阀门与管路连接方式的图形符合宜符合表3.3.7 的规定。 3.3.8 常用管道支座、管架和支吊架图形符号宜符合表3.3.8 的规定。 3.3.8 常用管道支座、管架和支吊架图形符号宜符合表3.3.8 的规定。 3.3.9 常用检测、计量仪表的图形符号宜符合表 3.3.9 的规定。 3.3.10 用户工程的常用设备图形符号宜符合表3.3.10 的规定。 4 图样内容及画法 4.1 一般规定 4.1.1 燃气工程各设计阶段的设计图纸应满足相应的设计深度要求。 4.1.2 图面应突出重点、布置匀称，并应合理选用比例，凡能用图样和图形符号表达清楚的内容不宜采用文字说明。有关全项目的问题应在首页说明，局部问题应注写在对应图纸内。 4.1.3 图名的标注方式宜符合下列规定： 1 当一张图中仅有一个图样时，可在标题栏中标注图名； 2 当一张图中有两个及以上图样时，应分别标注各自的图名，且图名应标注在图样的下方正中。 4.1.4 图面布置宜符合下列规定： 1 当在一张图内布置两个及以上图样时，宜按平面图在下，正剖面图在上，侧剖面图、流程图、管路系统图或详图在右的原则绘制； 2 当在一张图内布置两个及以上平面图时，宜按工艺流程的顺序或下层平面图在下、上层平面图在上的原则绘制； 3 图样的说明应布置在图面右侧或下方。 4.1.5 在同一套工程设计图纸中，图样线宽、图例、术语、符号等绘制方法应一致。 4.1.6 设备材料表应包括设备名称、规格、数量、备注等栏；管道材料表应包括序号(或编号)、材料名称、规格(或物理性能)、数量、单位、备注等栏。 4.1.7 图样的文字说明，宜以“注：”、“附注：”或“说明：”的形式书写，并用“1、2、3…”进行编号。 4.1.8 简化画法宜符合下列规定： 1 两个及以上相同的图形或图样，可绘制其中的一个，其余的可采用简化画法； 2 两个及以上形状类似、尺寸不同的图形或图样，可绘制其中的一个，其余的可采用简化画法，但尺寸应标注清楚。 4.2 图样内容及画法 4.2.1 燃气厂站工艺流程图的绘制应符合下列规定： 1 工艺流程图应采用单线绘制，可不按比例绘制。其中燃气管线应采用粗实线，其他管线应采用中线(实线、虚线、点画线)，设备轮廓线应采用细实线。 2 工艺流程图应绘出燃气厂站内的工艺装置、设备与管道间的相对关系，以及工艺过程进行的先后顺序。当绘制带控制点的工艺流程图时，应同时符合自控专业制图的规定。 3 工艺流程图应绘出全部工艺...
