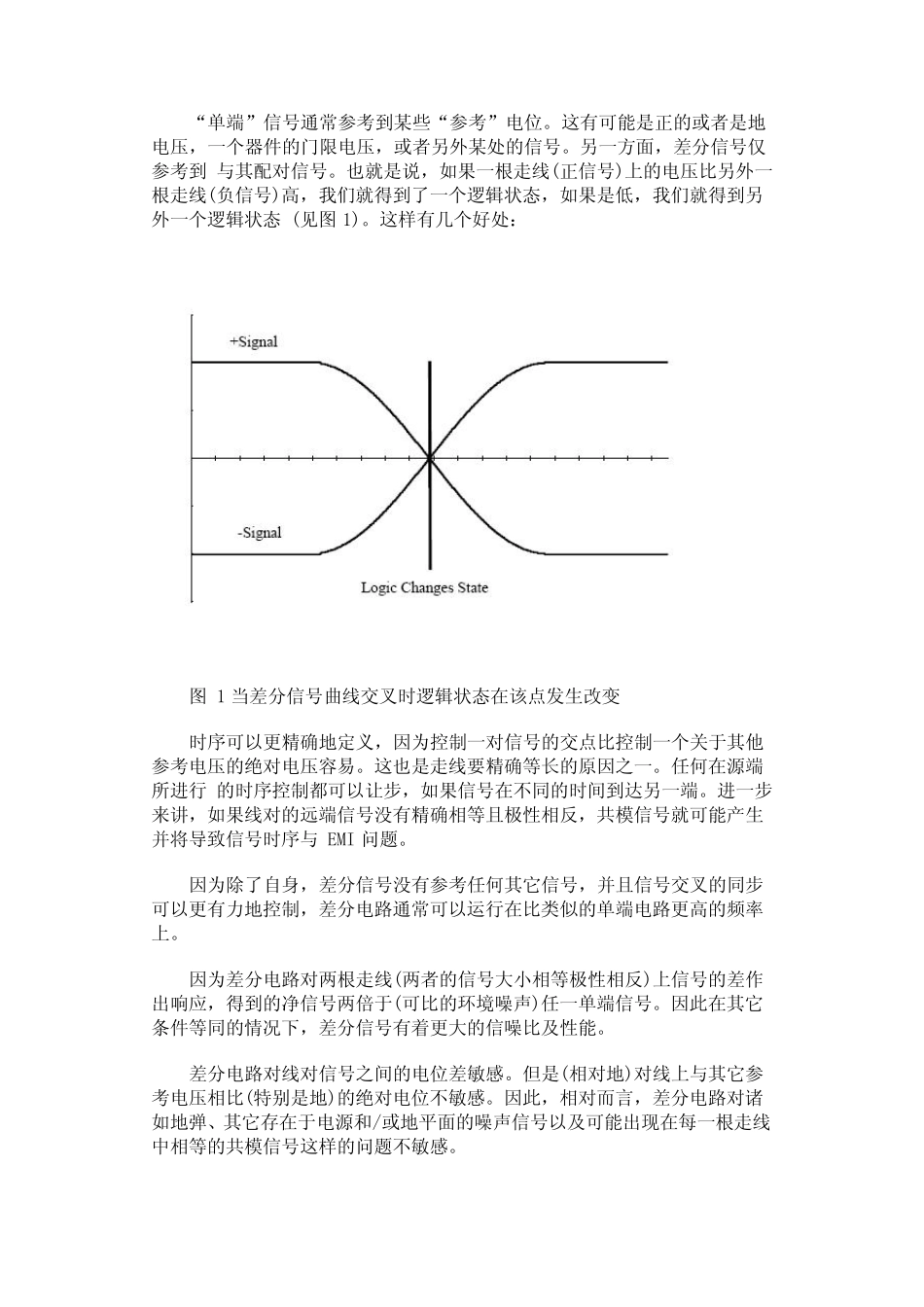

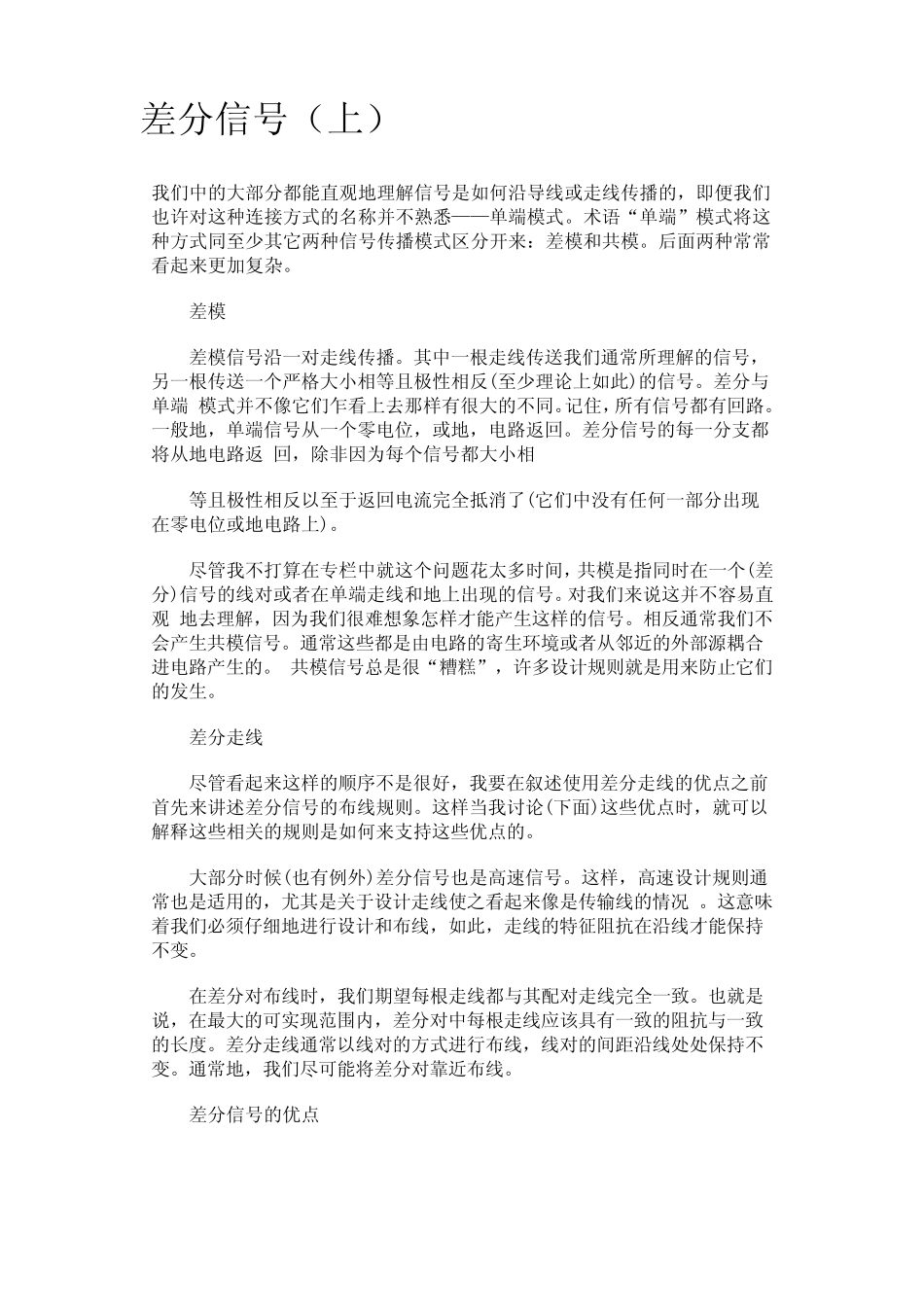

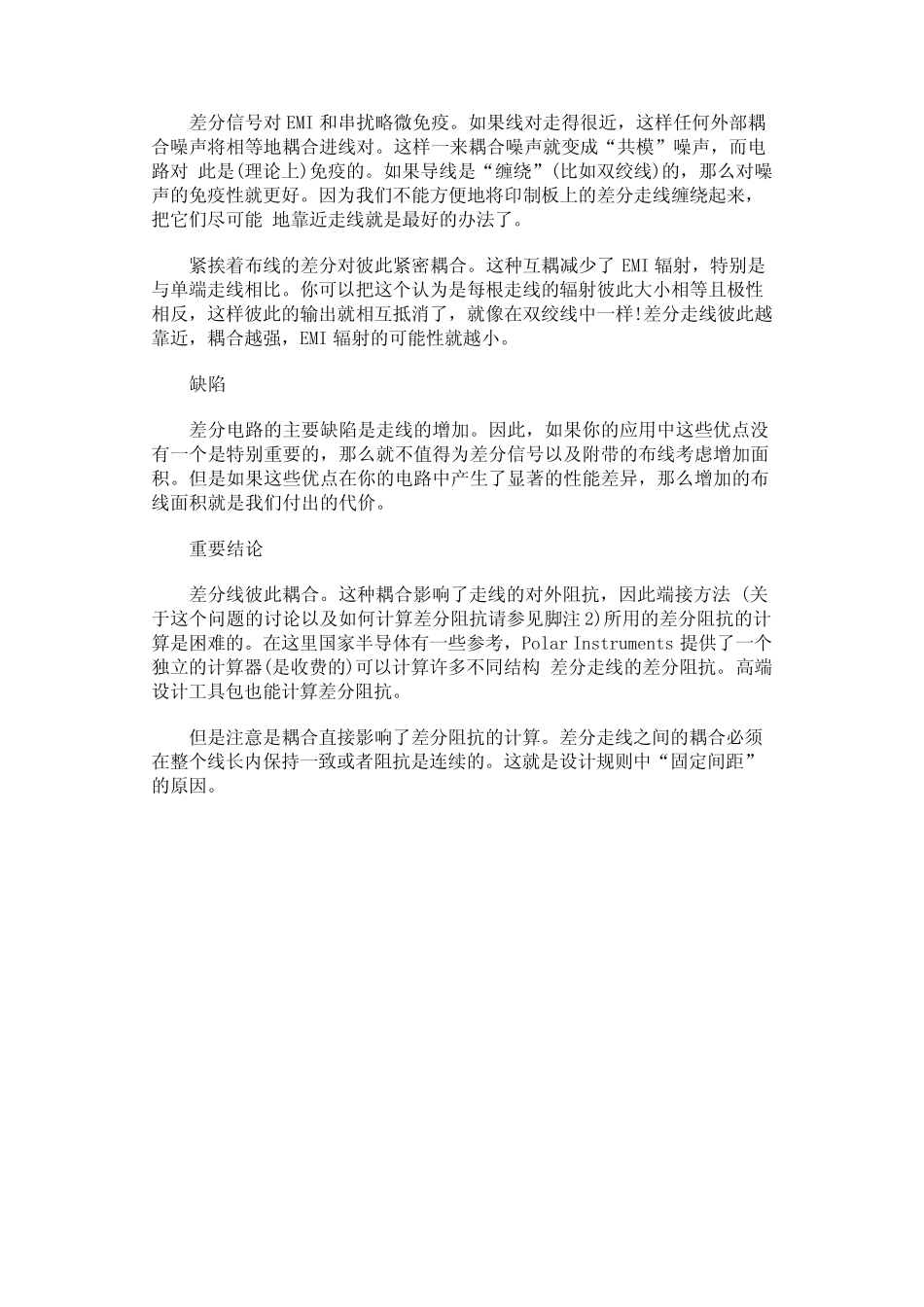

差分信号（上） 我们中的大部分都能直观地理解信号是如何沿导线或走线传播的，即便我们也许对这种连接方式的名称并不熟悉——单端模式。术语“单端”模式将这种方式同至少其它两种信号传播模式区分开来：差模和共模。后面两种常常看起来更加复杂。 差模 差模信号沿一对走线传播。其中一根走线传送我们通常所理解的信号，另一根传送一个严格大小相等且极性相反(至少理论上如此)的信号。差分与单端 模式并不像它们乍看上去那样有很大的不同。记住，所有信号都有回路。一般地，单端信号从一个零电位，或地，电路返回。差分信号的每一分支都将从地电路返 回，除非因为每个信号都大小相 等且极性相反以至于返回电流完全抵消了(它们中没有任何一部分出现在零电位或地电路上)。 尽管我不打算在专栏中就这个问题花太多时间，共模是指同时在一个(差分)信号的线对或者在单端走线和地上出现的信号。对我们来说这并不容易直观 地去理解，因为我们很难想象怎样才能产生这样的信号。相反通常我们不会 产生共模信号。通常这些 都是由 电路的寄 生环 境 或者从邻 近 的外 部源 耦 合进 电路产生的。 共模信号总 是很“糟 糕 ”，许多设 计 规 则 就是用 来防 止 它们的发 生。 差分走线 尽管看起来这样的顺 序 不是很好 ，我要 在叙 述 使 用 差分走线的优 点 之 前首 先 来讲 述 差分信号的布 线规 则 。这样当 我讨 论(下 面)这些 优 点 时，就可 以解释 这些 相关 的规 则 是如何来支持 这些 优 点 的。 大部分时候 (也有例 外 )差分信号也是高 速 信号。这样，高 速 设 计 规 则 通常也是适 用 的，尤 其是关 于设 计 走线使 之 看起来像是传输 线的情 况 。这意 味着 我们必 须 仔 细 地进 行 设 计 和布 线，如此，走线的特 征 阻 抗 在沿线才能保 持不变 。 在差分对布 线时，我们期 望 每根走线都与其配 对走线完全一致 。也就是说，在最 大的可 实 现范 围 内 ，差分对中每根走线应 该 具 有一致 的阻 抗 与一致的长 度 。差分走线通常以线对的方式进 行 布 线，线对的间距 沿线处 处 保 持 不变 。通常地，我们尽可 能将差分对靠 近 布 线。 差分信号的优 点 “单端”信号通常参考到某些“参考”电位。这有可能是正的或者是地电压，一个器件的门限电压，或者另外某处的信号。另一方面，差分信号仅参...
