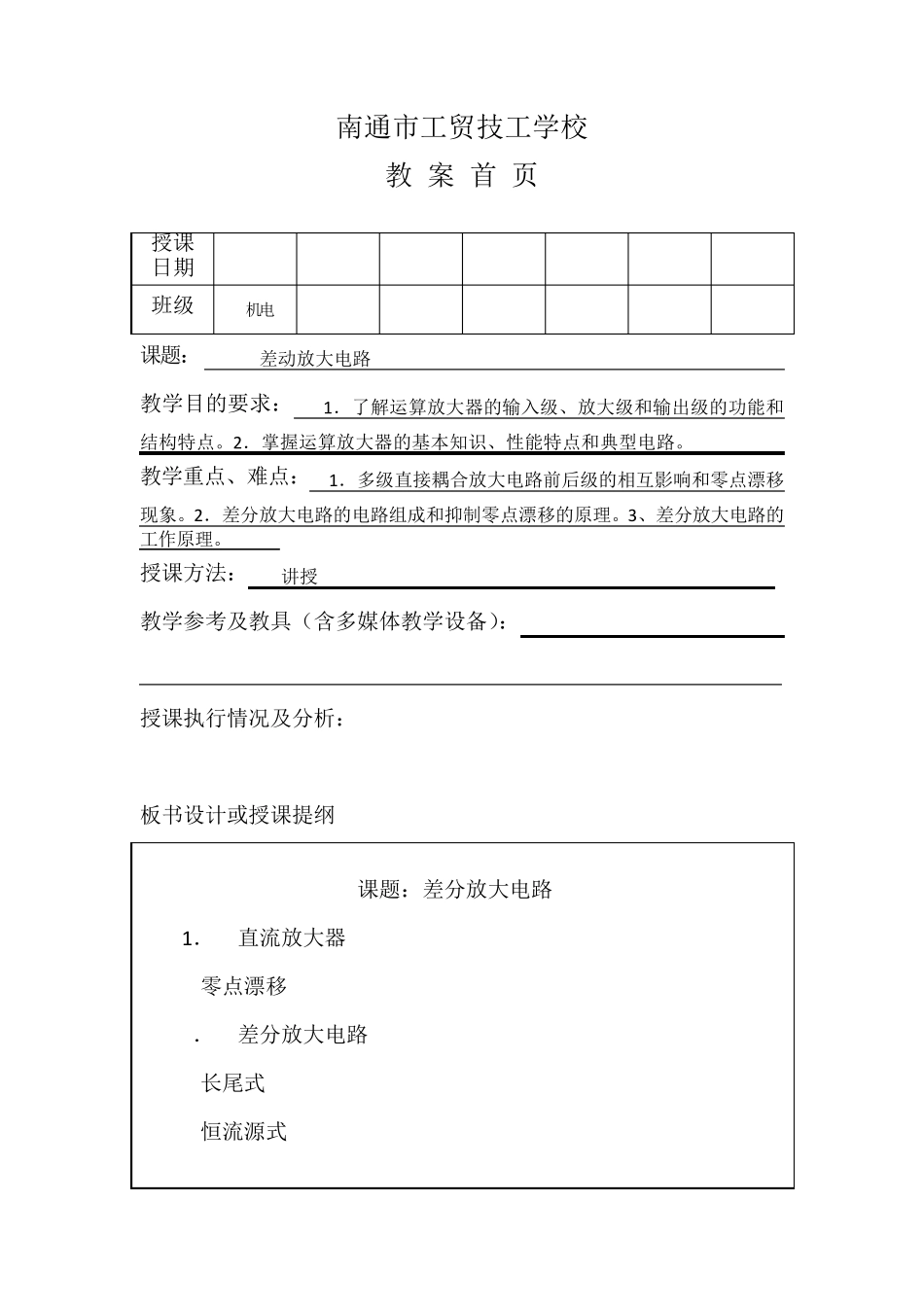

南通市工贸技工学校 教 案 首 页 授课 日期 班级 09机电1 课题: 差动放大电路 教学目的要求: 1.了解运算放大器的输入级、放大级和输出级的功能和结构特点。2.掌握运算放大器的基本知识、性能特点和典型电路。 教学重点、难点: 1.多级直接耦合放大电路前后级的相互影响和零点漂移现象。2.差分放大电路的电路组成和抑制零点漂移的原理。3、差分放大电路的工作原理。 授课方法: 讲授 教学参考及教具(含多媒体教学设备): 授课执行情况及分析: 板书设计或授课提纲 课题:差分放大电路 1. 直流放大器 零点漂移 2. 差分放大电路 长尾式 恒流源式 教案用纸附页 教学内容、方法和过程 附 记 .引入 在测量或控制等实际应用中,经常要处理一种缓慢而又无规则变化的微弱信号,这就需要高放大倍数的直流放大电路。由于信号的特点,只能用直接耦合的方式。 二.新授课 1 ) 直流放大器 直流放大器:用来放大缓慢变化的信号或某个直流量的变化的放大电路。 直流放大器的幅频特性如图(a)所示。阻容耦合放大器的幅频特性如图(b)所示。可见,直流放大器比阻容耦合放大器在低频端有更好的幅频特性。直流放大器也可放大交流信号。 (a) (b) 1 .1 前后级静态工作点的相互影响 两级直接耦合放大器工作点相互影响示意图如图所示。 (1)1C 、2B 断开。计算放大器的静态工作点。1V 管处于放大状态。 μA40k300V12b1CCBQ1 RVI m A2μA4050BQ1CQ1 β II V6V3)2(12cCQ1CCCEQ1RIVV (2)1C 、2B 连接。V70BE2.V,迫使V70BE2CE1.VV。1V 管处于饱和状态,失去放大功能,而2V 处于深饱和状态。 (介绍) (讲解) 改善电路如图所示。 图(a)中在射极上加了电阻,可抬高2V 管的射极电位,因E2BE2CE1VVV,这样,前级的CE1V提高了。后级的BE2V也有了合适的值,信号就可以放大并耦合到后级,不过,由于引入了电流负反馈,使放大器增益下降。 图(b)采用硅稳压管代替电阻,其电流负反馈作用很小。 图(c)采用 NPN 管和 PNP 管组成互补耦合电路,也能改善前后级工作点互相牵制。 1 .2 零点漂移现象 1.什么是零点漂移 零点漂移:在输入端短路时,输出电压偏离起始值,简称零漂。 结论: (1)第一级零漂所产生的作用最显著,因为它受到后面各级放大器放大。要减小零漂必须着重解决第一级。 (2)放大器的总的放大倍数越高,输出电压的...
