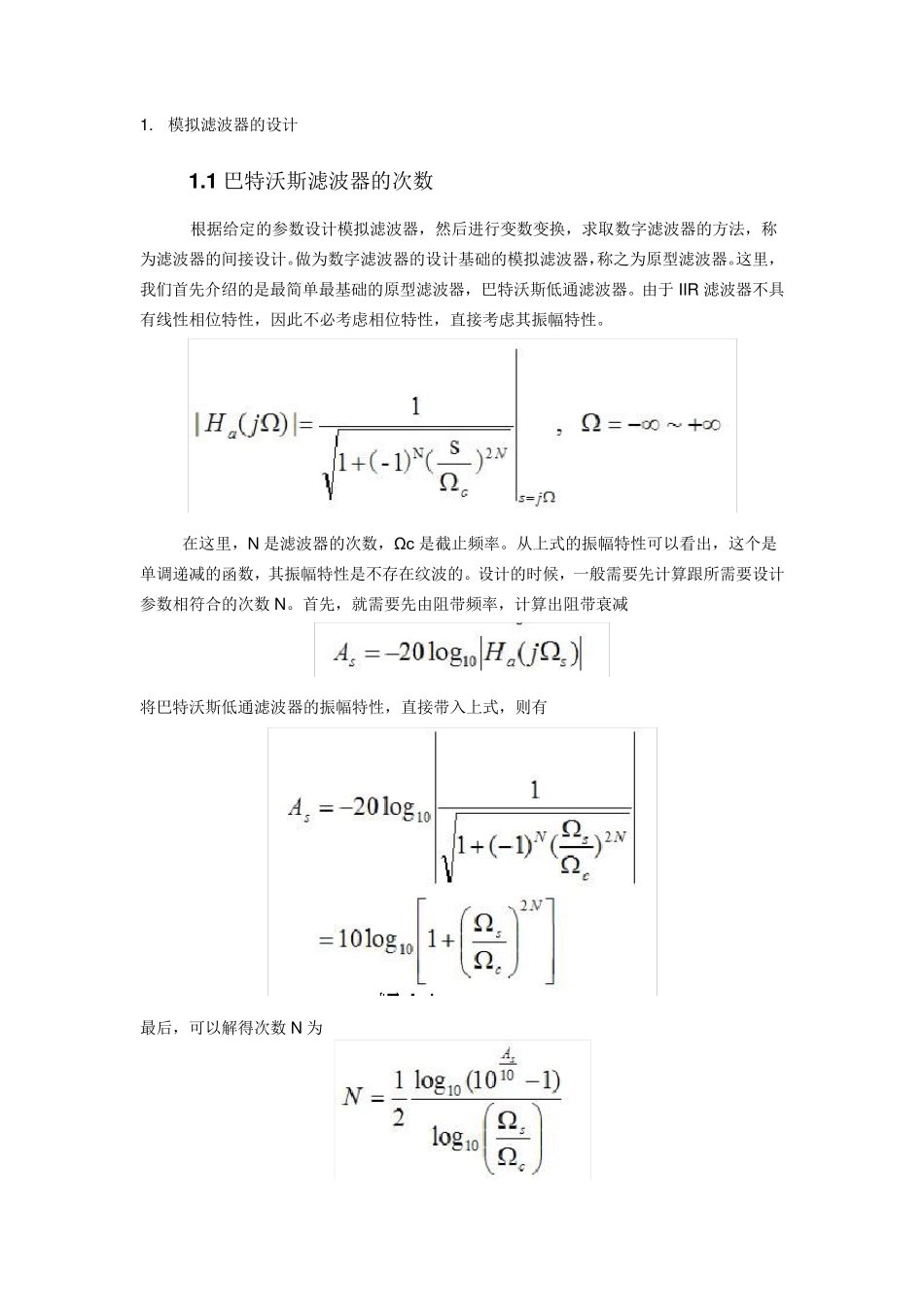

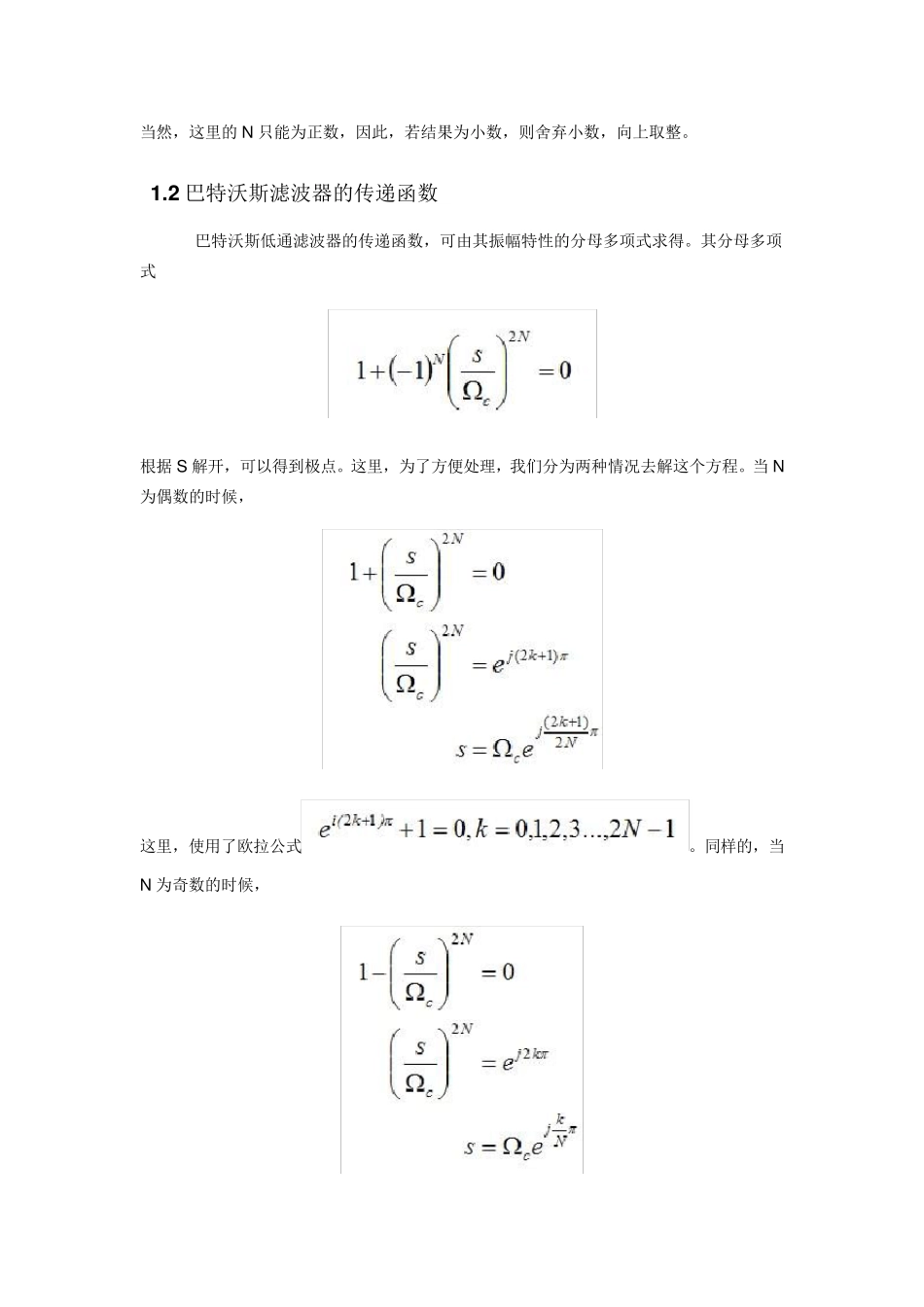

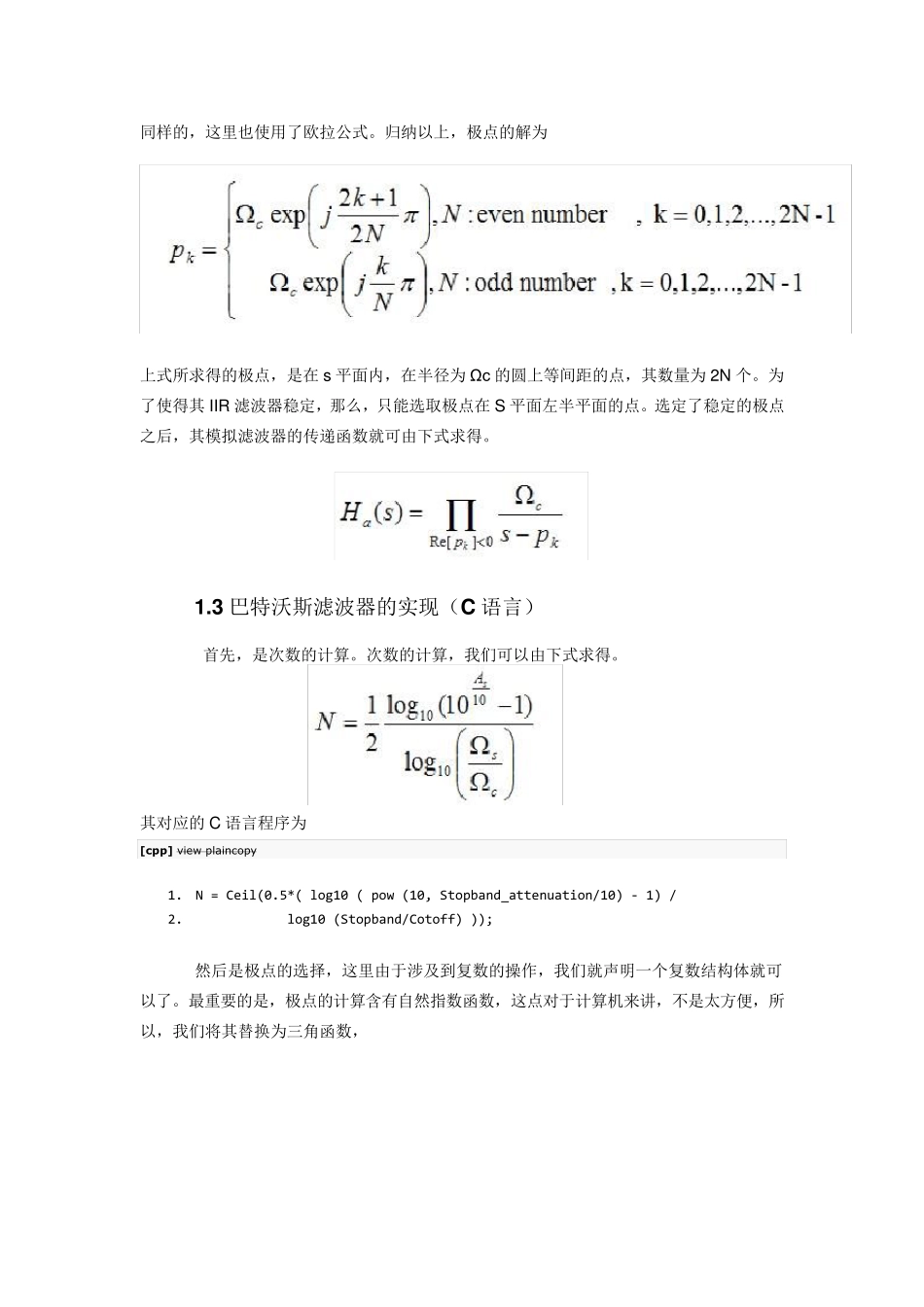

1. 模拟滤波器的设计 1 .1 巴特沃斯滤波器的次数 根据给定的参数设计模拟滤波器,然后进行变数变换,求取数字滤波器的方法,称为滤波器的间接设计。做为数字滤波器的设计基础的模拟滤波器,称之为原型滤波器。这里,我们首先介绍的是最简单最基础的原型滤波器,巴特沃斯低通滤波器。由于 IIR 滤波器不具有线性相位特性,因此不必考虑相位特性,直接考虑其振幅特性。 在这里,N 是滤波器的次数,Ω c 是截止频率。从上式的振幅特性可以看出,这个是单调递减的函数,其振幅特性是不存在纹波的。设计的时候,一般需要先计算跟所需要设计参数相符合的次数N 。首先,就需要先由阻带频率,计算出阻带衰减 将巴特沃斯低通滤波器的振幅特性,直接带入上式,则有 最后,可以解得次数N 为 当然,这里的N 只能为正数,因此,若结果为小数,则舍弃小数,向上取整。 1 .2 巴特沃斯滤波器的传递函数 巴特沃斯低通滤波器的传递函数,可由其振幅特性的分母多项式求得。其分母多项式 根据 S 解开,可以得到极点。这里,为了方便处理,我们分为两种情况去解这个方程。当N为偶数的时候, 这里,使用了欧拉公式。同样的,当N 为奇数的时候, 同样的,这里也使用了欧拉公式。归纳以上,极点的解为 上式所求得的极点,是在 s平面内,在半径为 Ω c 的圆上等间距的点,其数量为 2N 个。为了使得其 IIR 滤波器稳定,那么,只能选取极点在 S 平面左半平面的点。选定了稳定的极点之后,其模拟滤波器的传递函数就可由下式求得。 1.3 巴特沃斯滤波器的实现(C 语言) 首先,是次数的计算。次数的计算,我们可以由下式求得。 其对应的C 语言程序为 [cpp] view plaincopy 1. N = Ceil(0.5*( log10 ( pow (10, Stopband_attenuation/10) - 1) / 2. log10 (Stopband/Cotoff) )); 然后是极点的选择,这里由于涉及到复数的操作,我们就声明一个复数结构体就可以了。最重要的是,极点的计算含有自然指数函数,这点对于计算机来讲,不是太方便,所以,我们将其替换为三角函数, 这样的话,实部与虚部就还可以分开来计算。其代码实现为 [cpp] view plaincopy 1. typedef struct 2. { 3. double Real_part; 4. double Imag_Part; 5. } COMPLEX; 6. 7. 8. COMPLEX poles[N]; 9. 10. for(k = 0;k <= ((2*N)-1) ; k++) 11. { 12. if(Cotoff*cos((k+dk)*(pi/N)) < 0) 13. { 14. p...
