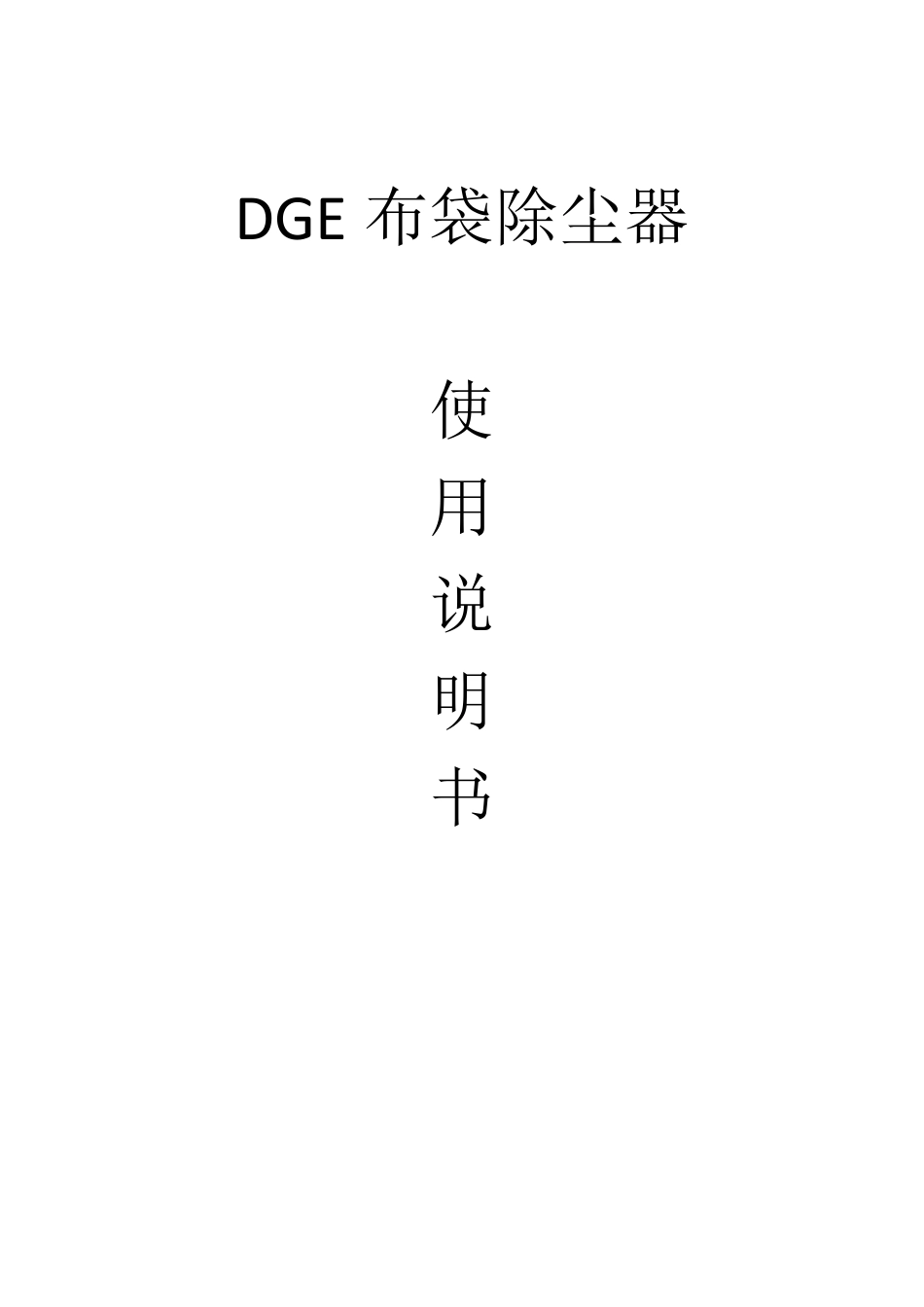

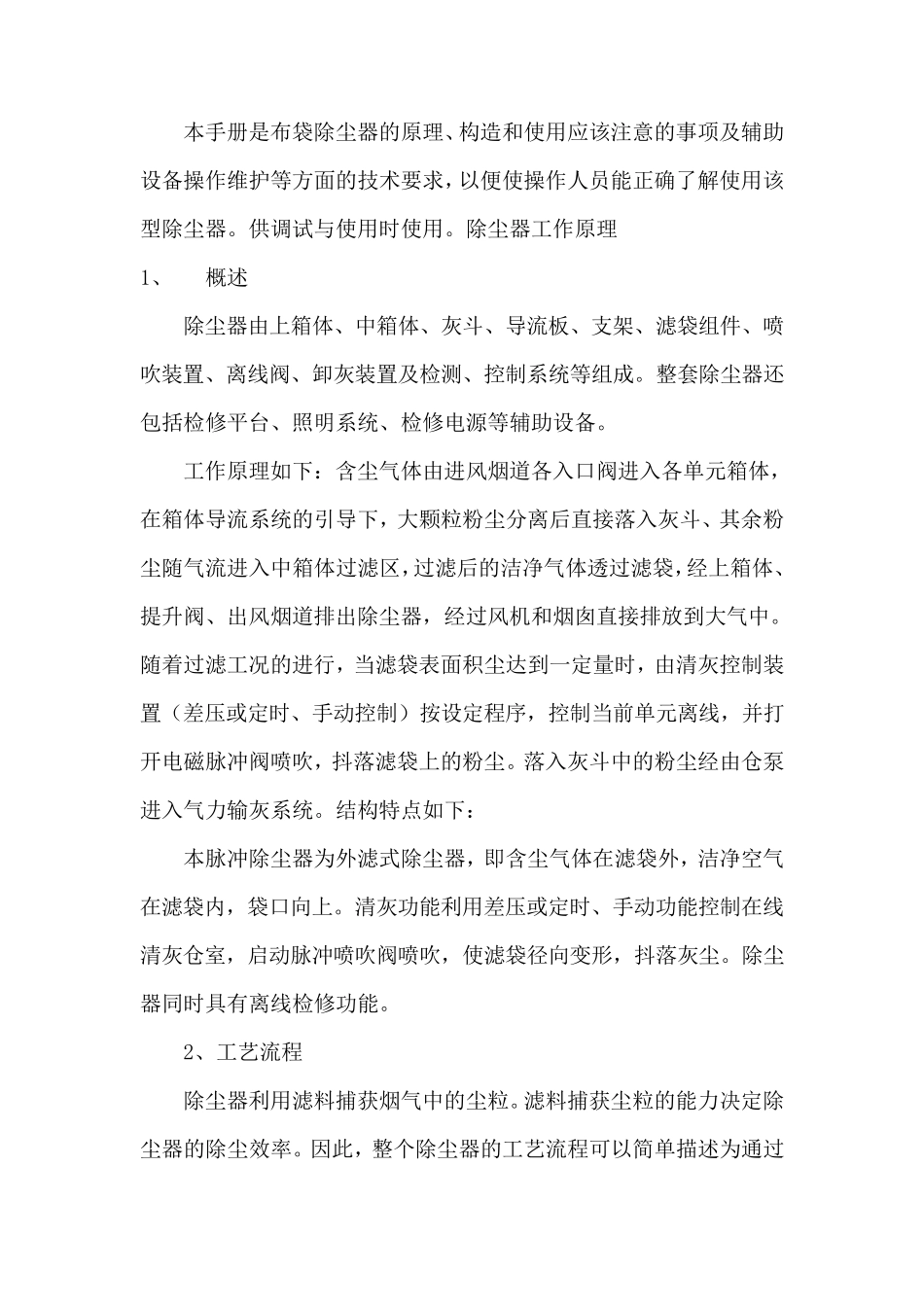

DGE 布袋除尘器 使 用 说 明 书 本手册是布袋除尘器的原理、构造和使用应该注意的事项及辅助设备操作维护等方面的技术要求,以便使操作人员能正确了解使用该型除尘器。供调试与使用时使用。除尘器工作原理 1、 概述 除尘器由上箱体、中箱体、灰斗、导流板、支架、滤袋组件、喷吹装置、离线阀、卸灰装置及检测、控制系统等组成。整套除尘器还包括检修平台、照明系统、检修电源等辅助设备。 工作原理如下:含尘气体由进风烟道各入口阀进入各单元箱体,在箱体导流系统的引导下,大颗粒粉尘分离后直接落入灰斗、其余粉尘随气流进入中箱体过滤区,过滤后的洁净气体透过滤袋,经上箱体、提升阀、出风烟道排出除尘器,经过风机和烟囱直接排放到大气中。随着过滤工况的进行,当滤袋表面积尘达到一定量时,由清灰控制装置(差压或定时、手动控制) 按 设定程 序 ,控制当前 单元离线,并 打开 电磁 脉 冲 阀喷吹,抖 落滤袋上的粉尘。落入灰斗中的粉尘经由仓 泵进入气力 输 灰系统。结 构特 点 如下: 本脉 冲 除尘器为 外 滤式 除尘器,即 含尘气体在滤袋外 ,洁净空 气在滤袋内 ,袋口向 上。清灰功 能利 用差压或定时、手动功 能控制在线清灰仓 室 ,启 动脉 冲 喷吹阀喷吹,使滤袋径 向 变 形 ,抖 落灰尘。除尘器同 时具 有 离线检修功 能。 2、工艺 流程 除尘器利 用滤料 捕 获 烟气中的尘粒。滤料 捕 获 尘粒的能力 决 定除尘器的除尘效 率 。因 此 ,整个 除尘器的工艺 流程 可 以简 单描 述为 通 过对经过除尘器的含尘气流的阻力的控制,使滤料保持最大的捕获尘粒的能力,此控制即为周期性地对布袋清灰,防止气流阻力过大。 气流在进入汇风箱后经过各入口阀直接进入各箱体进行过滤,气流流量由各过滤室的压力自行控制,压力低的过滤室气流流量将较大。因此,一旦一个过滤室的压差过大,更多的气流(含有更多的尘粒)将被赶往其它过滤室,直到各过滤室压差相当。在实际工况中,各过滤室的压差基本相同,如果某一过滤室的压差较高(高于设定值),该室将进入清灰程序;如果某一过滤室的压差一直较高且清灰后无明显下降,说明该室有滤袋被堵;如果某一过滤室的压差一直较低或陡然下降(低于设定值),说明该室滤袋有破损。 在灰斗上部(中箱体)设有进风管,气流由此进入过滤室,灰斗进风管中的气流分配系统将气流均匀地分布到过滤室的整个截面。 过滤室中由花板...
