布赫Cindy系列平衡阀中文样本VIP免费

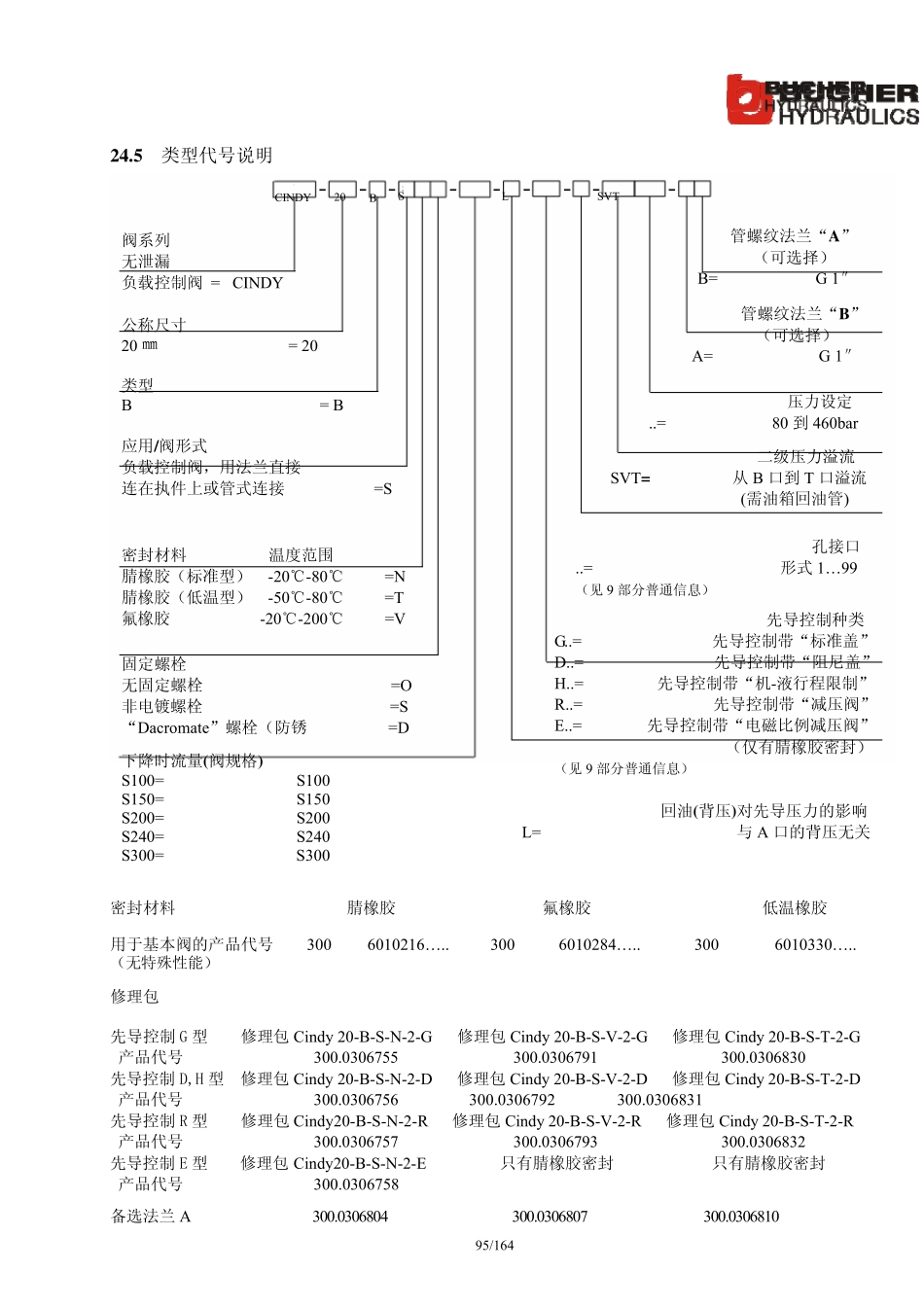

布赫Cindy系列平衡阀中文样本_第1页
1/70
布赫Cindy系列平衡阀中文样本_第2页
2/70
布赫Cindy系列平衡阀中文样本_第3页
3/70
95/164 24.5 类型代号说明 密封材料 腈橡胶 氟橡胶 低温橡胶 用于基本阀的产品代号 300 6010216… .. 300 6010284… .. 300 6010330… .. (无特殊性能) 修理包 先导控制G 型 修理包Cindy 20-B-S-N-2-G 修理包Cindy 20-B-S-V-2-G 修理包Cindy 20-B-S-T-2-G 产品代号 300.0306755 300.0306791 300.0306830 先导控制D,H 型 修理包Cindy 20-B-S-N-2-D 修理包Cindy 20-B-S-V-2-D 修理包Cindy 20-B-S-T-2-D 产品代号 300.0306756 300.0306792 300.0306831 先导控制R 型 修理包Cindy20-B-S-N-2-R 修理包Cindy 20-B-S-V-2-R 修理包Cindy 20-B-S-T-2-R 产品代号 300.0306757 300.0306793 300.0306832 先导控制E 型 修理包Cindy20-B-S-N-2-E 只有腈橡胶密封 只有腈橡胶密封 产品代号 300.0306758 备选法兰A 300.0306804 300.0306807 300.0306810 阀系列 无泄漏 负载控制阀 = CINDY 公称尺寸 20 ㎜ = 20 类型 B = B 应用/阀形式 负载控制阀,用法兰直接 连在执件上或管式连接 =S 密封材料 温度范围 腈橡胶(标准型) -20℃-80℃ =N 腈橡胶(低温型) -50℃-80℃ =T 氟橡胶 -20℃-200℃ =V 固定螺栓 无固定螺栓 =O非电镀螺栓 =S “Dacromate”螺栓(防锈 =D 孔接口 ..= 形式1… 99 (见 9 部分普通信息) 先导控制种类 G..= 先导控制带“标准盖” D..= 先导控制带“阻尼盖” H..= 先导控制带“机-液行程限制” R..= 先导控制带“减压阀” E..= 先导控制带“电磁比例减压阀” (仅有腈橡胶密封) (见 9 部分普通信息) 回油(背压)对先导压力的影响 L= 与 A 口的背压无关 下降时流量(阀规格) S100= S100 S150= S150 S200= S200 S240= S240 S300= S30020 CINDY B S L 管螺纹法兰“A” (可选择) B= G 1″ 二级压力溢流 SVT= 从 B 口到 T 口溢流 (需油箱回油管) 管螺纹法兰“B” (可选择) A= G 1″ SVT 压力设定 ..= 80 到 460bar 96/164 25. Cindy-20-B-S..-… .-A-… -..-SVZ…型平衡阀产品说明 25.1 油口尺寸/重量 油口 油口尺寸 O 型圈 A,A2 SAE 1″ 6000 psi - B SAE 1″ 6000 psi 3.53×32.92 X,MB G1/4″ - 紧固扭矩见 6 部分 Cindy 系列相关内容 重量:大约 7.6Kg 25.2 标准型平衡阀 系列号铭牌安装面质量要求: 97/164 25.3 先导...
