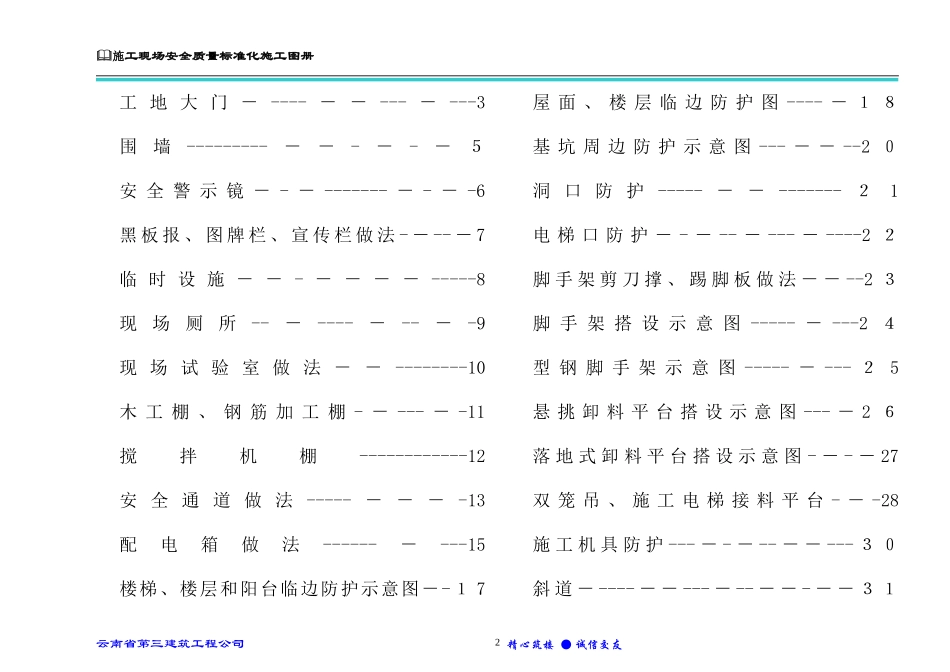

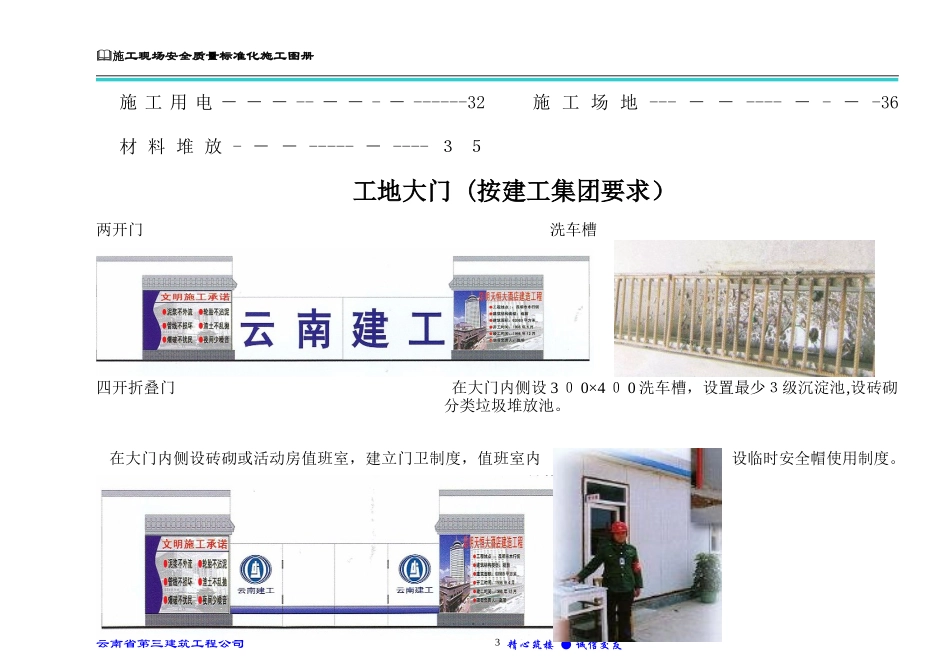

文件编号：YN3TH/C/Q-Ｅ－S-标管－01编制:技术管理部、质量安全部、创建办审核:保天光、周红发布日期：2008年１2月实施日期：２008年１2月目录施工现场安全质量标准化施工图册工地大门－----－－---－---3围墙---------－－-－-－５安全警示镜－-－-------－-－-6黑板报、图牌栏、宣传栏做法-－--－7临时设施－－-－－－－-----8现场厕所--－----－--－-9现场试验室做法－－--------10木工棚、钢筋加工棚-－---－-11搅拌机棚------------12安全通道做法-----－－－-13配电箱做法------－---15楼梯、楼层和阳台临边防护示意图－-１7屋面、楼层临边防护图----－１８基坑周边防护示意图---－－--2０洞口防护-----－－-------２1电梯口防护－-－--－---－----2２脚手架剪刀撑、踢脚板做法－－--2３脚手架搭设示意图-----－---2４型钢脚手架示意图-----－---２5悬挑卸料平台搭设示意图---－2６落地式卸料平台搭设示意图-－-－27双笼吊、施工电梯接料平台-－-28施工机具防护---－-－--－－---３０斜道－----－－---－--－－-－－３１云南省第三建筑工程公司精心筑楼●诚信交友2施工现场安全质量标准化施工图册施工用电－－－--－－-－------32材料堆放-－－-----－----３５施工场地---－－----－-－-36工地大门(按建工集团要求）两开门洗车槽四开折叠门在大门内侧设3０0×4０0洗车槽，设置最少３级沉淀池,设砖砌分类垃圾堆放池。在大门内侧设砖砌或活动房值班室，建立门卫制度，值班室内设临时安全帽使用制度。云南省第三建筑工程公司精心筑楼●诚信交友3施工现场安全质量标准化施工图册两开门详细尺寸四开折叠门详细尺寸云南省第三建筑工程公司精心筑楼●诚信交友4施工现场安全质量标准化施工图册围墙云南省第三建筑工程公司精心筑楼●诚信交友5施工现场安全质量标准化施工图册两侧以外围墙按上图做,墙面刷涂料后做公司宣传标语,围墙顶插云南三建小彩旗。在偏僻地方施工,除正面外，可采用围挡,高度不小于1.8m,围挡材料优先采用彩钢瓦，基础采用２４0砖基础，固定彩钢瓦的钢管埋入不小于４00mm,间距不大于3m，内侧适当加钢管斜撑。云南省第三建筑工程公司精心筑楼●诚信交友6施工现场安全质量标准化施工图册14003001300650650不锈钢制作穿戴镜C10现浇砼固定不锈钢钢管埋深300原土说明：1、在工人上岗的必经之路，应设置安全警示镜。2、上岗前，安全管理人员应在警示镜前检查工人安全防护用品的佩带情况。上岗前检查安全防护用具安全警示镜120150云南省第三建筑工程公司精心筑楼●诚信交友7施工现场安全质量标准化施工图册黑板报、图牌栏、宣传栏做法云南省第三建筑工程公司精心筑楼●诚信交友8施工现场安全质量标准化施工图册1150650200不锈钢制作黑板图牌及宣传栏立面图1150650200黑板报侧面图砖墙黑板图牌及宣传栏黑板报说明：1、施工现场在安全生产宣传上应有专人负责。2、施工现场应设置图牌及宣传栏，且应达到牢固、美观、防雨等要求、架体宜采用不锈钢材料制作。图牌及宣传栏侧面图临时设施云南省第三建筑工程公司精心筑楼●诚信交友9施工现场安全质量标准化施工图册办公室办公室饮水室和吸烟室库房内设货架现场办公用房一般均采用活动房，根据工程大小合理布置间数，设置一定的绿化;现场一般不设食堂和施工人员住宿区；在现场设置饮水室、吸烟室、活动室、小件材料库房。云南省第三建筑工程公司精心筑楼●诚信交友10施工现场安全质量标准化施工图册现场厕所立面图平面图说明:施工现场设置自动充水厕所，墙地面满贴墙地砖,设专人负责清扫。云南省第三建筑工程公司精心筑楼●诚信交友11施工现场安全质量标准化施工图册现场试验室做法四层试块架云南省第三建筑工程公司精心筑楼●诚信交友12试块架试块架试块架空调加湿器水池办公及设备堆放室养护室说明:现场试验室可采用砖砌或活动房，高度为2600养护室内满贴墙砖和地砖，顶棚用聚丙烯板吊顶，照明采用防爆灯，试块架为4层，高度为950MM。300030003000施工现场安全质量标准化施工图册加湿器加热器、空调、温湿度计,要求墙、地、顶做防水处理木工棚、钢筋加工棚做法云南省第三建筑工程公司精心筑楼●诚信交友...
