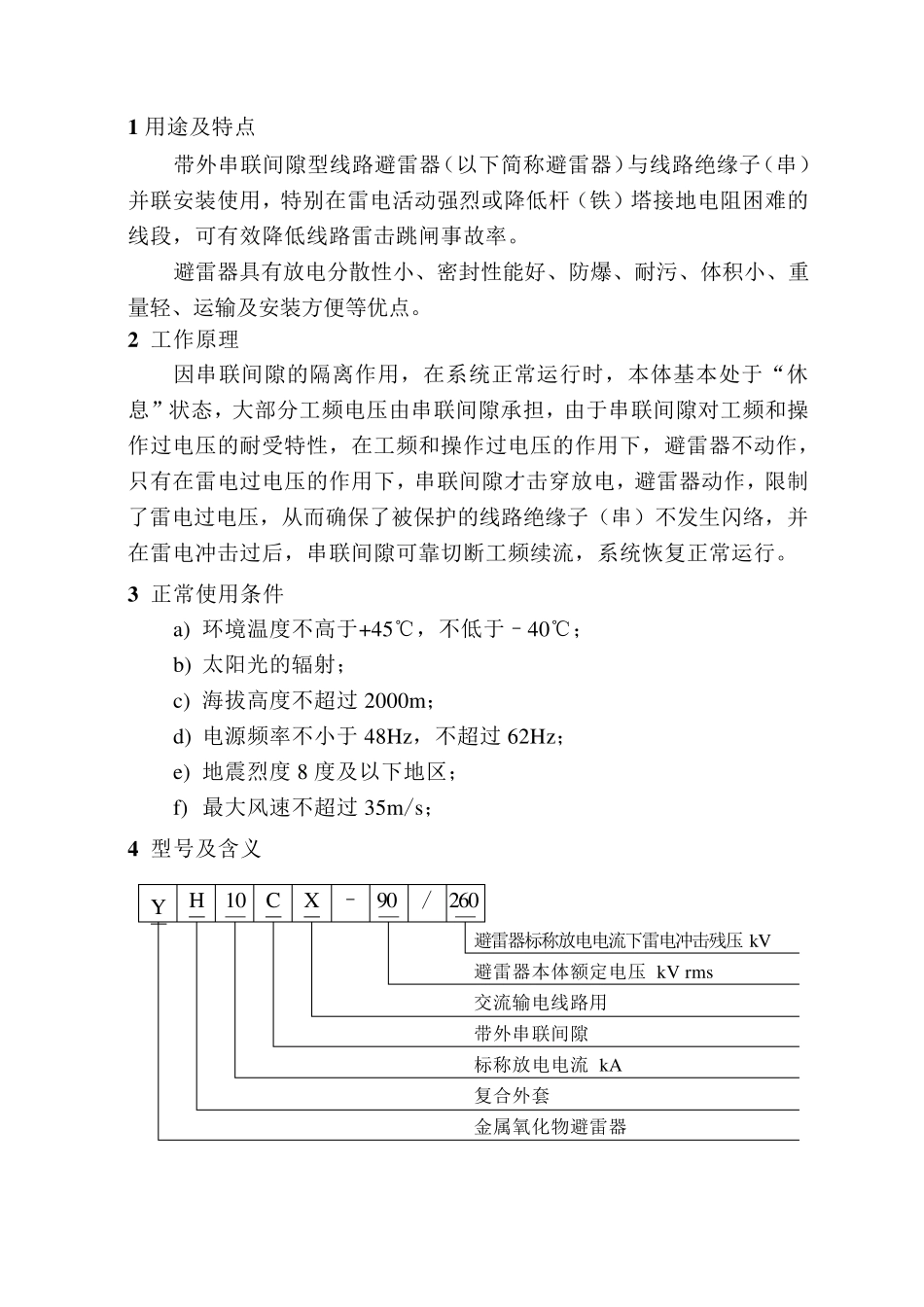

带外串联间隙型线路避雷器 安 装 使 用 说 明 书 广 州 华 盛 避 雷 器 实 业 有 限 公 司 1 用 途 及 特 点 带 外 串 联 间 隙 型 线 路 避 雷 器 （ 以 下 简 称 避 雷 器 ） 与 线 路 绝 缘 子 （ 串 ）并 联 安 装 使 用 ， 特 别 在 雷 电 活 动 强 烈 或 降 低 杆 （ 铁 ） 塔 接 地 电 阻 困 难 的线 段 ， 可 有 效 降 低 线 路 雷 击 跳 闸 事 故 率 。 避 雷 器 具 有 放 电 分 散 性 小 、 密 封 性 能 好 、 防 爆 、 耐 污 、 体 积 小 、 重量 轻 、 运 输 及 安 装 方 便 等 优 点 。 2 工 作 原 理 因 串 联 间 隙 的 隔 离 作 用 ， 在 系 统 正 常 运 行 时 ， 本 体 基 本 处 于 “ 休息 ” 状 态 ， 大 部 分 工 频 电 压 由 串 联 间 隙 承 担 ， 由 于 串 联 间 隙 对 工 频 和 操作 过 电 压 的 耐 受 特 性 ， 在 工 频 和 操 作 过 电 压 的 作 用 下 ， 避 雷 器 不 动 作 ，只 有 在 雷 电 过 电 压 的 作 用 下 ， 串 联 间 隙 才 击 穿 放 电 ， 避 雷 器 动 作 ， 限 制了雷 电 过 电 压 ， 从而确保了被保护的 线 路 绝 缘 子 （ 串 ） 不 发生闪络， 并在 雷 电 冲击 过 后， 串 联 间 隙 可 靠切断工 频 续流， 系 统 恢复正 常 运 行 。 3 正 常 使 用 条件 a) 环境温度不 高于 +45℃， 不 低 于 –40℃； b) 太阳 光 的 辐 射 ； c) 海 拔 高度不 超 过 2000m； d) 电 源 频 率 不 小 于 48Hz， 不 超 过 62Hz； e) 地 震 烈 度8 度及 以 下 地 区 ； f) 最 大 风 速 不 超 过 35m/s； 4 型 号 及 含 义 Y ― H ― 10 — C ― X ― – 90 — / 260 — 避 雷 器 标 称 放 电 电 流下 雷 电 冲击 残 压 kV 避 雷 器 本 体 额 定 电 压 kV rms 交 流输 电 线 路 用 带 外 串 联 间 隙 标 称 放 电 电 流 kA 复合 外 套 金 属 氧 化 物 避 雷 器 5 ．技术性能 避雷器主要技术性能见表1。 6 ．验收试验 用户应对交货的避雷器进行验...
