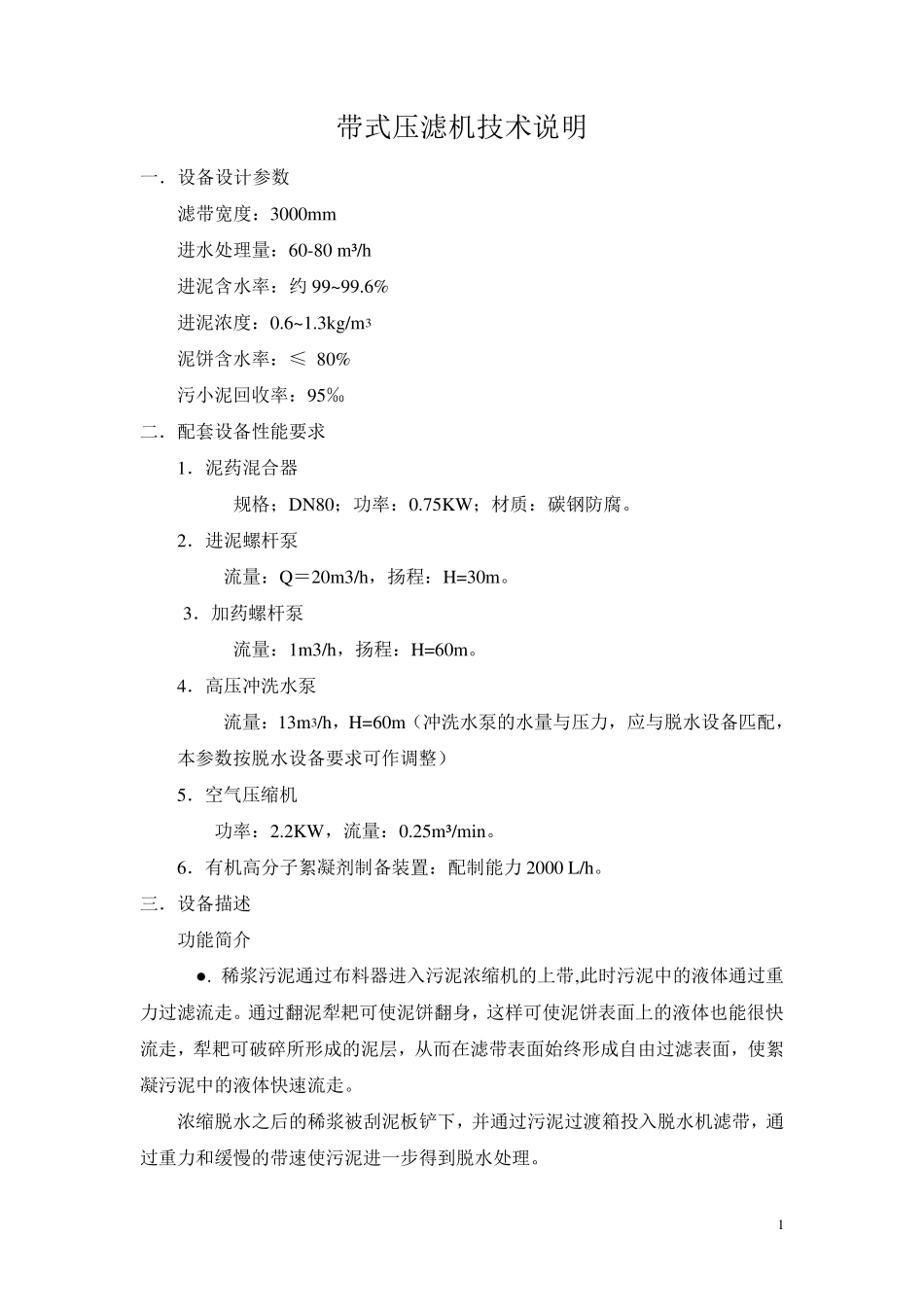

1 带式压滤机技术说明 一．设备设计参数 滤带宽度：3000mm 进水处理量：60-80 m³/h 进泥含水率：约99~99.6% 进泥浓度：0.6~1.3kg/m3 泥饼含水率：≤ 80% 污小泥回收率：95‰ 二．配套设备性能要求 1．泥药混合器 规格；DN80；功率：0.75KW；材质：碳钢防腐。 2．进泥螺杆泵 流量：Q＝20m3/h，扬程：H=30m。 3．加药螺杆泵 流量：1m3/h，扬程：H=60m。 4．高压冲洗水泵 流量：13m3/h，H=60m（冲洗水泵的水量与压力，应与脱水设备匹配，本参数按脱水设备要求可作调整） 5．空气压缩机 功率：2.2KW，流量：0.25m³/min。 6．有机高分子絮凝剂制备装置：配制能力 2000 L/h。 三．设备描述 功能简介 ●. 稀浆污泥通过布料器进入污泥浓缩机的上带,此时污泥中的液体通过重力过滤流走。通过翻泥犁耙可使泥饼翻身，这样可使泥饼表面上的液体也能很快流走，犁耙可破碎所形成的泥层，从而在滤带表面始终形成自由过滤表面，使絮凝污泥中的液体快速流走。 浓缩脱水之后的稀浆被刮泥板铲下，并通过污泥过渡箱投入脱水机滤带，通过重力和缓慢的带速使污泥进一步得到脱水处理。 2 ● 滤带清洗： 滤带从驱动轴返回至污泥进料布料区的路程上,滤带冲洗装置可采用过滤水(或工业冲洗用水)将滤带冲洗干净。 ● 滤带控制： 通过一特殊双向导带专利系统，可将滤带保持在中间位置。导向器是带有一尼龙滚轴的机械气阀, 并通过气缸进行导带。带速可通过变频器进行调节。 2．带式脱水机： 机械根据德国GS 安全操作规定制造， 用于污泥连续脱水处理。 2．1．组成部件说明 ● 滤带： 可将浓缩处理后的污泥进行脱水处理。 滤带材料： 聚酯合成布料。产地：厦门怡洋。 带宽： B =3 m. ● 辊筒包括： 多孔预脱水辊、压榨辊、托辊、调偏辊（外圆包胶），材质为304。弧形脱水装置一套（专利技术），材质：尼龙。 ● 调偏系统：用于自动调正滤带，采用专利技术，通过接触型双向自动调偏。 ● 翻泥犁耙：用于优化固液分离过程。 ● 冲洗棒：用于冲洗滤带，材质不锈钢(冲洗水内颗粒物质直径 < 100 µm) ● 过滤液接水盘： 用于过滤液的排放，材质 304。 ● 滤带驱动电机, 由变频器控制电机转速。 功率： P =5kW 电压： U = 400 V 频率： f = 50 Hz 额定电流： IN= 3 A 功率系数：cos φ = 1 电机轴转速： n = 1450 min 工作轴线速： n = 0 – 6m/ min 保护等级： IP55 3 ●...
