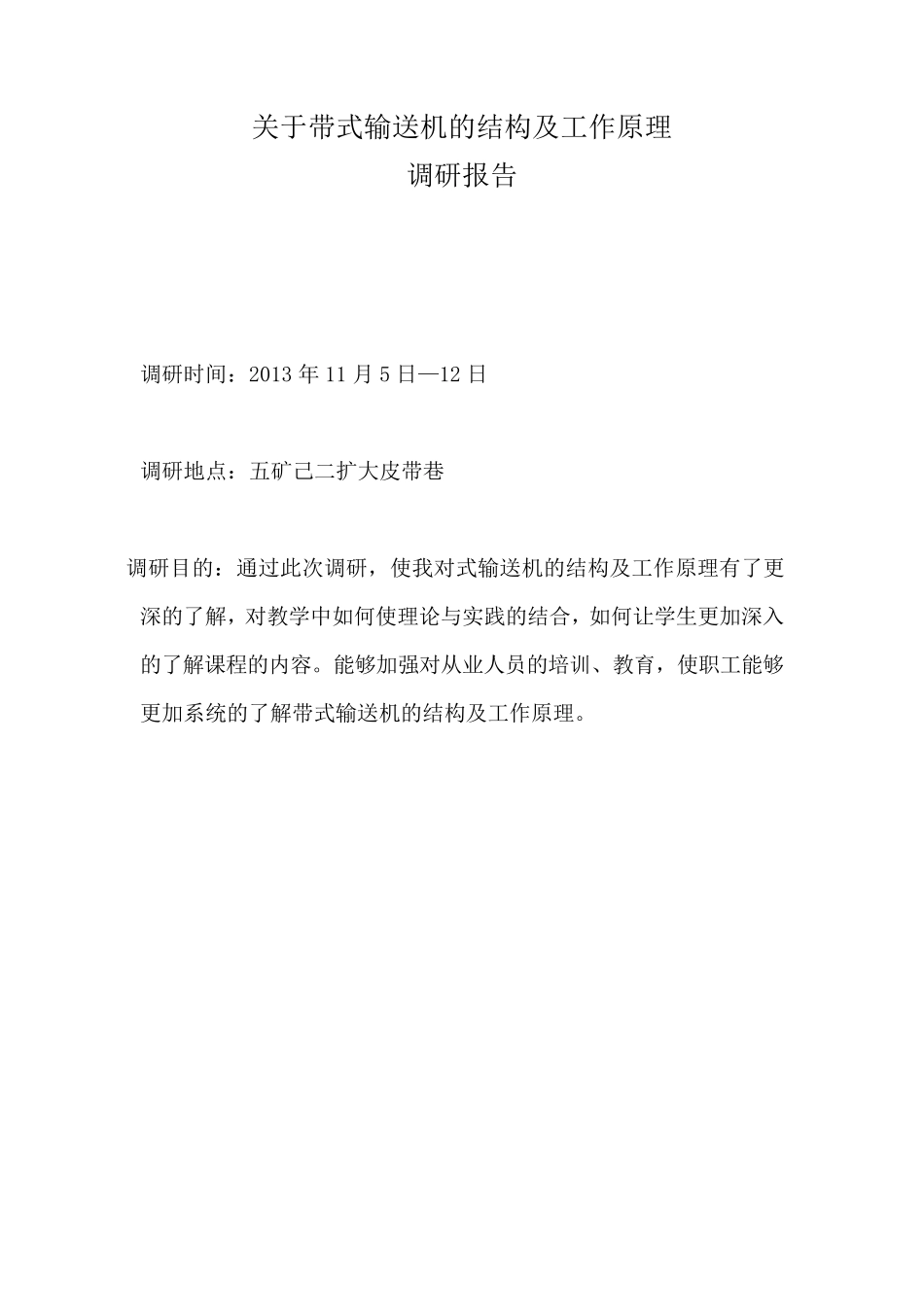

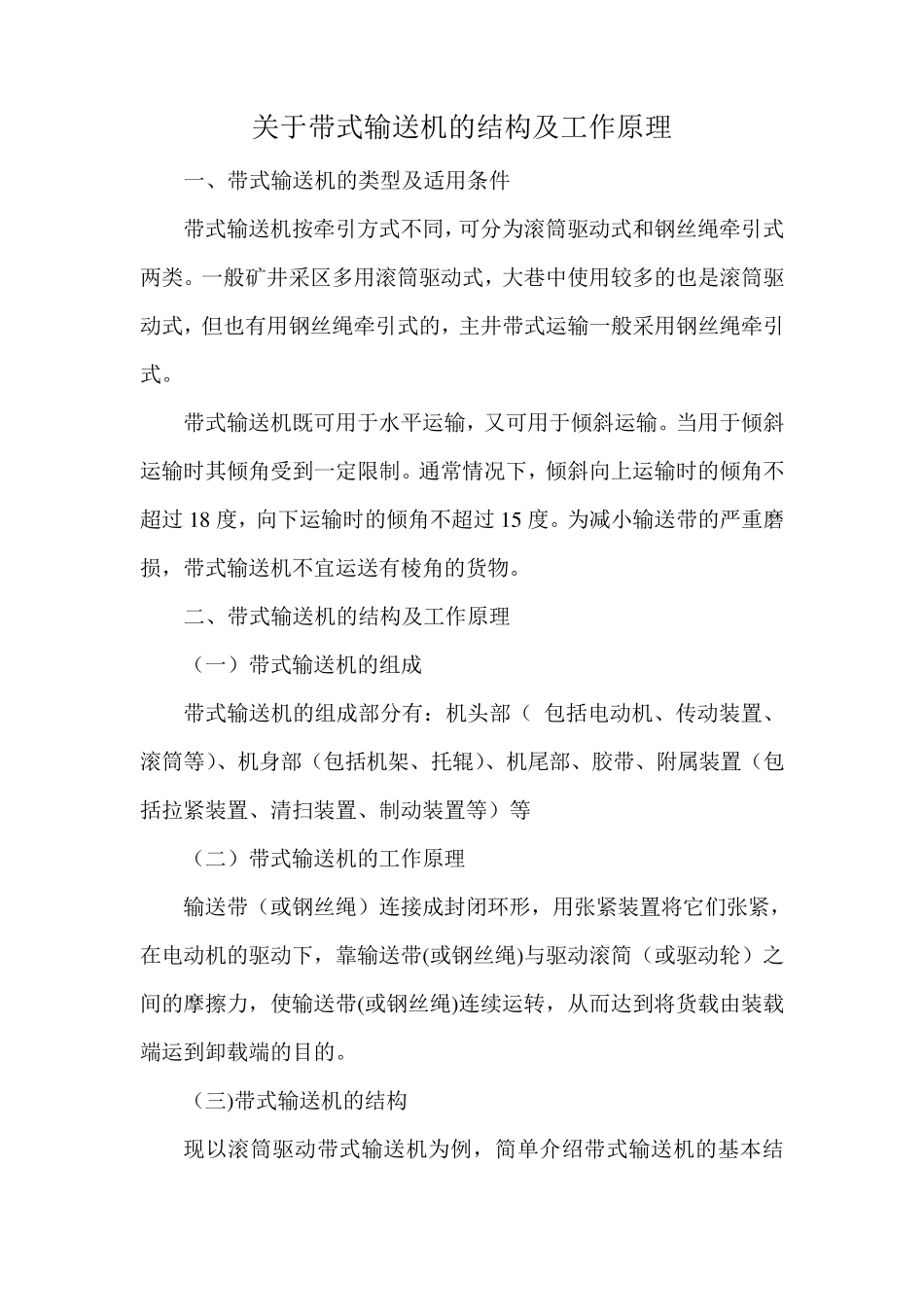

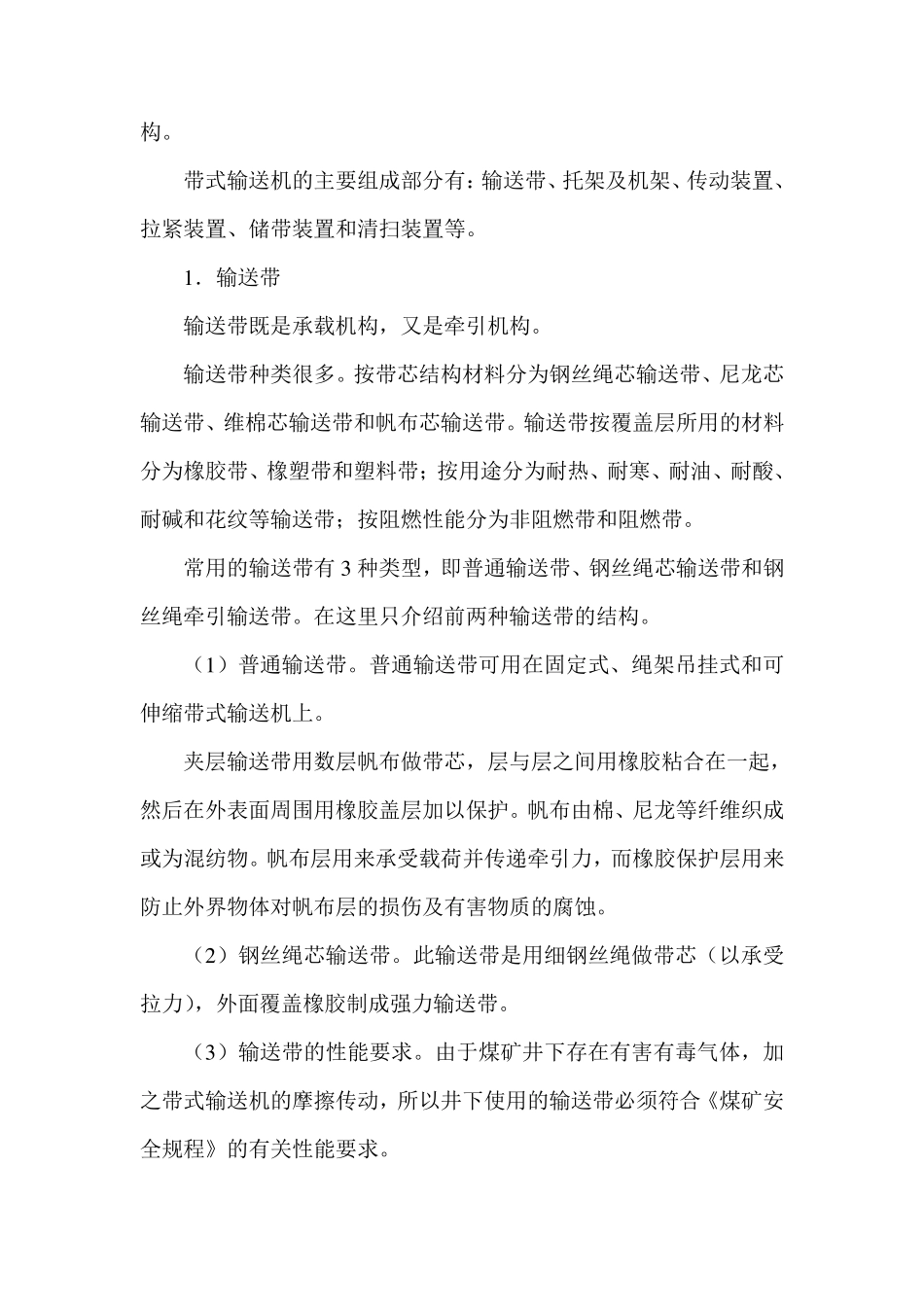

关于带式输送机的结构及工作原理 调研报告 调研时间：2013 年11 月5 日—12 日 调研地点：五矿己二扩大皮带巷 调研目的：通过此次调研，使我对式输送机的结构及工作原理有了更深的了解，对教学中如何使理论与实践的结合，如何让学生更加深入的了解课程的内容。能够加强对从业人员的培训、教育，使职工能够更加系统的了解带式输送机的结构及工作原理。 关于带式输送机的结构及工作原理 一、带式输送机的类型及适用条件 带式输送机按牵引方式不同，可分为滚筒驱动式和钢丝绳牵引式两类。一般矿井采区多用滚筒驱动式，大巷中使用较多的也是滚筒驱动式，但也有用钢丝绳牵引式的，主井带式运输一般采用钢丝绳牵引式。 带式输送机既可用于水平运输，又可用于倾斜运输。当用于倾斜运输时其倾角受到一定限制。通常情况下，倾斜向上运输时的倾角不超过 1 8 度，向下运输时的倾角不超过 1 5 度。为减小输送带的严重磨损，带式输送机不宜运送有棱角的货物。 二、带式输送机的结构及工作原理 （一）带式输送机的组成 带式输送机的组成部分有：机头部（ 包括电动机、传动装置、滚筒等）、机身部（包括机架、托辊）、机尾部、胶带、附属装置（包括拉紧装置、清扫装置、制动装置等）等 （二）带式输送机的工作原理 输送带（或钢丝绳）连接成封闭环形，用张紧装置将它们张紧，在电动机的驱动下，靠输送带(或钢丝绳)与驱动滚简（或驱动轮）之间的摩擦力，使输送带(或钢丝绳)连续运转，从而达到将货载由装载端运到卸载端的目的。 （三)带式输送机的结构 现以滚筒驱动带式输送机为例，简单介绍带式输送机的基本结构。 带式输送机的主要组成部分有：输送带、托架及机架、传动装置、拉紧装置、储带装置和清扫装置等。 1 ．输送带 输送带既是承载机构，又是牵引机构。 输送带种类很多。按带芯结构材料分为钢丝绳芯输送带、尼龙芯输送带、维棉芯输送带和帆布芯输送带。输送带按覆盖层所用的材料分为橡胶带、橡塑带和塑料带；按用途分为耐热、耐寒、耐油、耐酸、耐碱和花纹等输送带；按阻燃性能分为非阻燃带和阻燃带。 常用的输送带有3 种类型，即普通输送带、钢丝绳芯输送带和钢丝绳牵引输送带。在这里只介绍前两种输送带的结构。 （1 ）普通输送带。普通输送带可用在固定式、绳架吊挂式和可伸缩带式输送机上。 夹层输送带用数层帆布做带芯，层与层之间用橡胶粘合在一起，然后在外表面周围用橡胶盖层加以保护。帆布由棉、尼龙等纤维织...
