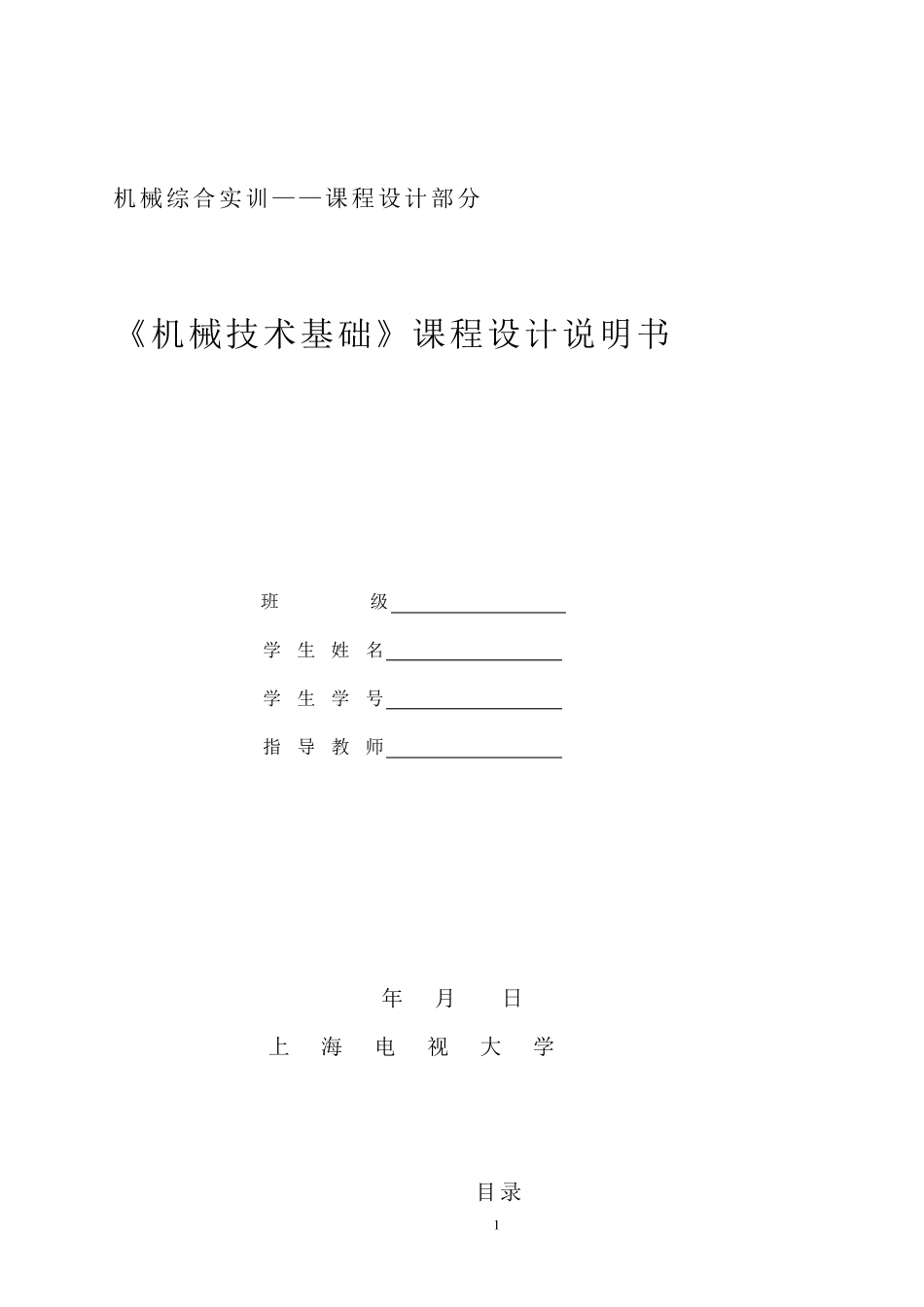

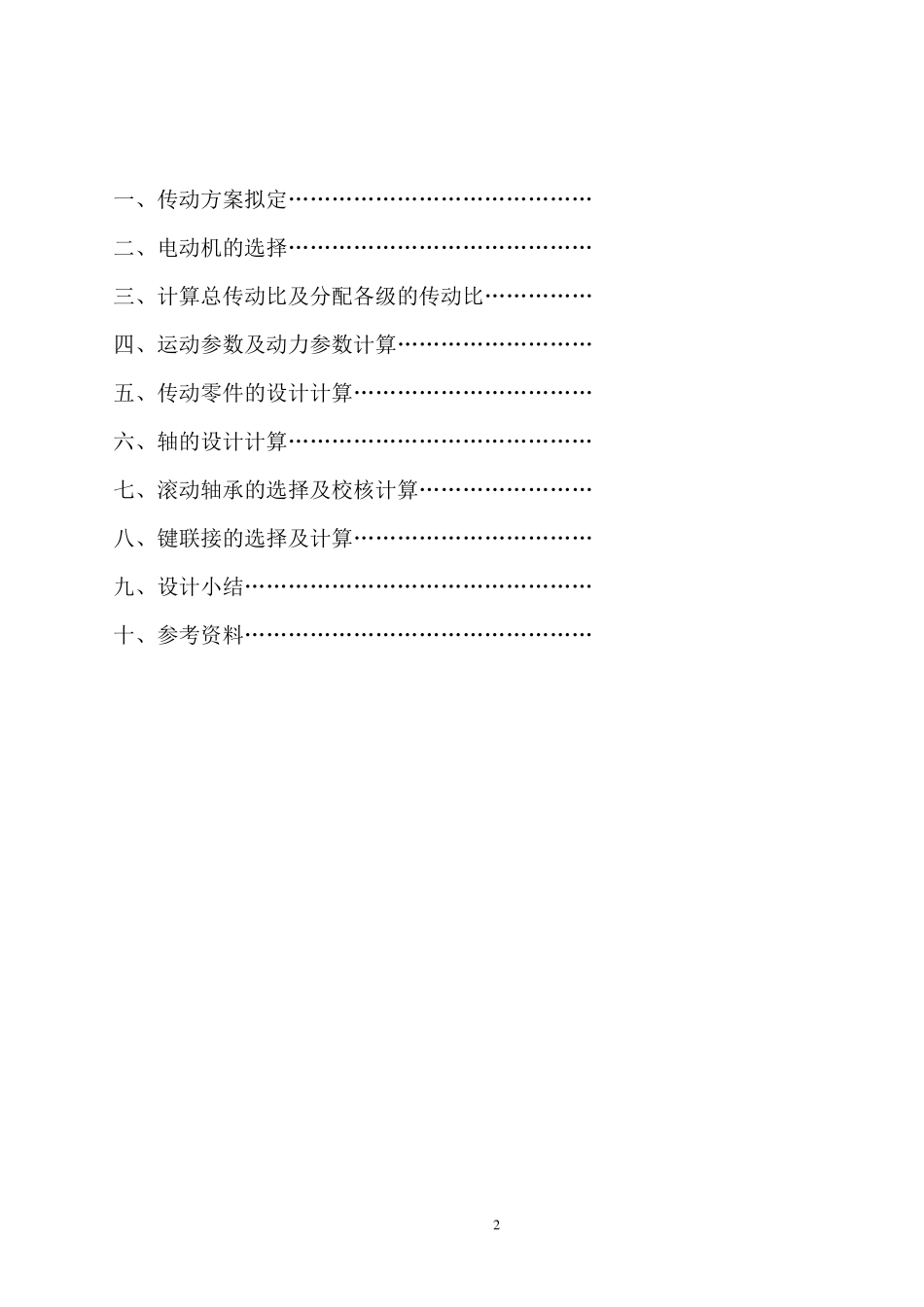

1 机械综合实训——课程设计部分 《机械技术基础》课程设计说明书 班 级 学 生 姓 名 学 生 学 号 指 导 教 师 年 月 日 上 海 电 视 大 学 目录 2 一、传动方案拟定…………………………………… 二、电动机的选择…………………………………… 三、计算总传动比及分配各级的传动比…………… 四、运动参数及动力参数计算……………………… 五、传动零件的设计计算…………………………… 六、轴的设计计算…………………………………… 七、滚动轴承的选择及校核计算…………………… 八、键联接的选择及计算…………………………… 九、设计小结………………………………………… 十、参考资料………………………………………… 3 机械设计课程设计任务书 姓名 专业 学号 组别 一、设计题目:带式运输机传动系统中的一级圆柱齿轮减速器。 二、系统简图: 三、工作条件:输送机连续工作,单向运转,载荷变化不大,空载起动,使用期限10 年,两班制工作,输送带速度容许误差为±5%。 四、原始数据 输送带拉力 F(N) 输送带速度v(m/s) 滚筒直径 D(mm) 五、设计工作量: 1.设计说明书 份 2.减速器装配图 张 3.减速器零件图 张 指导教师: 开始日期: 年 月 日 完成日期: 年 月 日 4 一、传动方案的分析与拟定 运动简图: 5 设计项目 设计计算依据和过程 计算结果 1、定电机类型 2、定电机功率 3、定电机转速 二、电机的选择 根据工作要求选用Y 系列IP44 封闭式笼型三相异步电动机。 1)计算电机所需的工作功率 P 电=P 筒/η,其中P 筒=F.v/1000 P 筒=1350×1.2/1000=1.62kw η=η带 η3 轴 承 η齿 轮 η联 轴 器 η筒 机械 设计书 P14,查 表 2-3,取 η带 =0.96,η3 轴 承 =0.993, η齿 轮 =0.97,η联 轴 器 =0.99,η滚 筒=0.96 η=0.96×0.993×0.97×0.99×0.96=0.859 P 电=P 筒/η=1.62/0.859=1.887kw 2)确 定电机额 定功率 p 额 ≥ 1.3p 电,查 课 程设计书 P203 表 17-1,取 p 额 =3 kw 1)计算输 出 转速 2)初 估 电机转速 机械 设计书 P10 查 表 2-1,i 带 =2~4,i 齿轮 =3~5 则 总 传 动比 的范 围 i=6~20,故 电机转速的可 选取 范 围 为 查 表17-1 ,符 合 条 件 的同 步转速有750r/min、1000r/min、1500r/min 根据容 量 和转速,综 合...
