数控冲床安全操作培训教程VIP免费

数控冲床安全操作培训教程_第1页
1/41
数控冲床安全操作培训教程_第2页
2/41
数控冲床安全操作培训教程_第3页
3/41

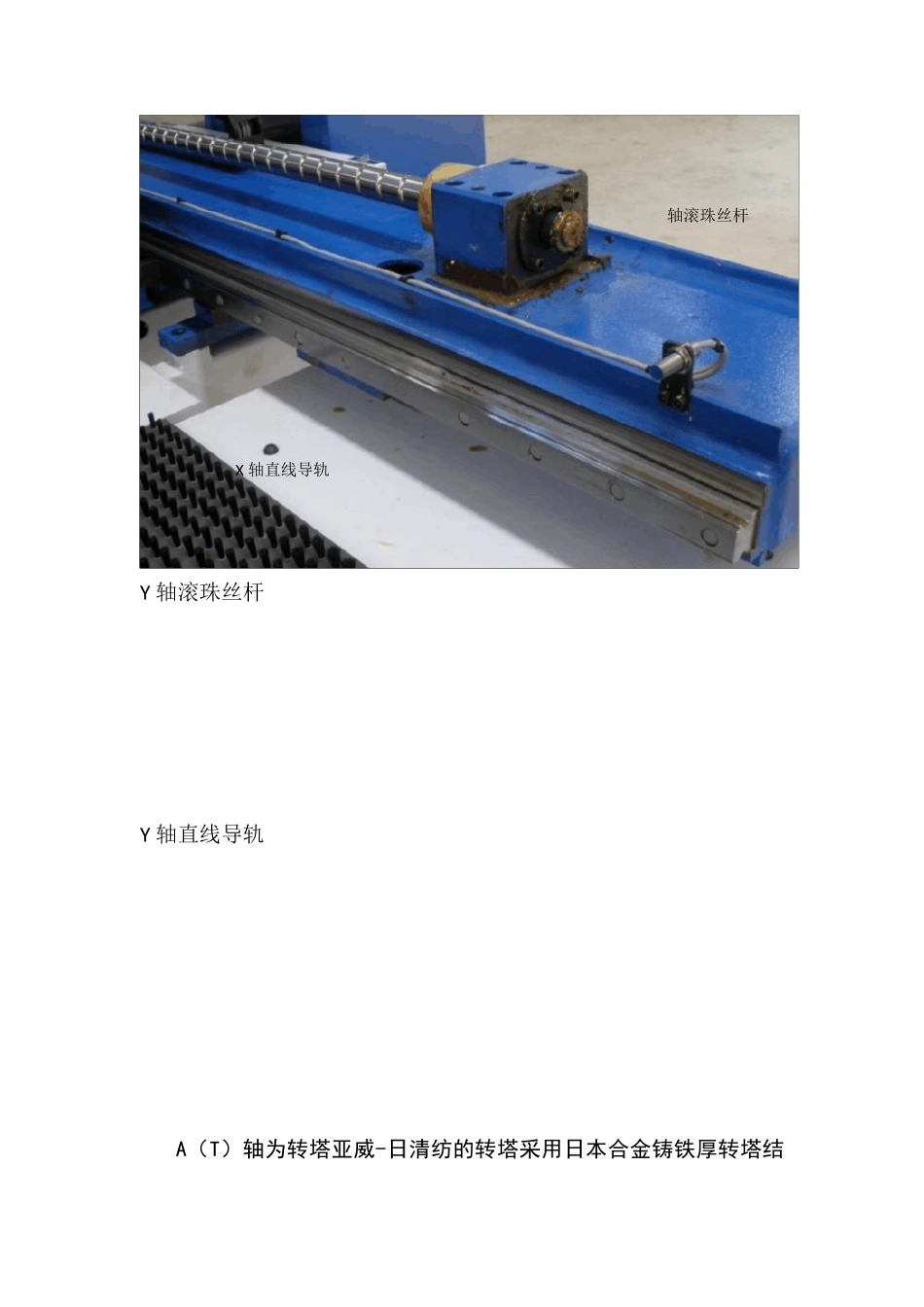

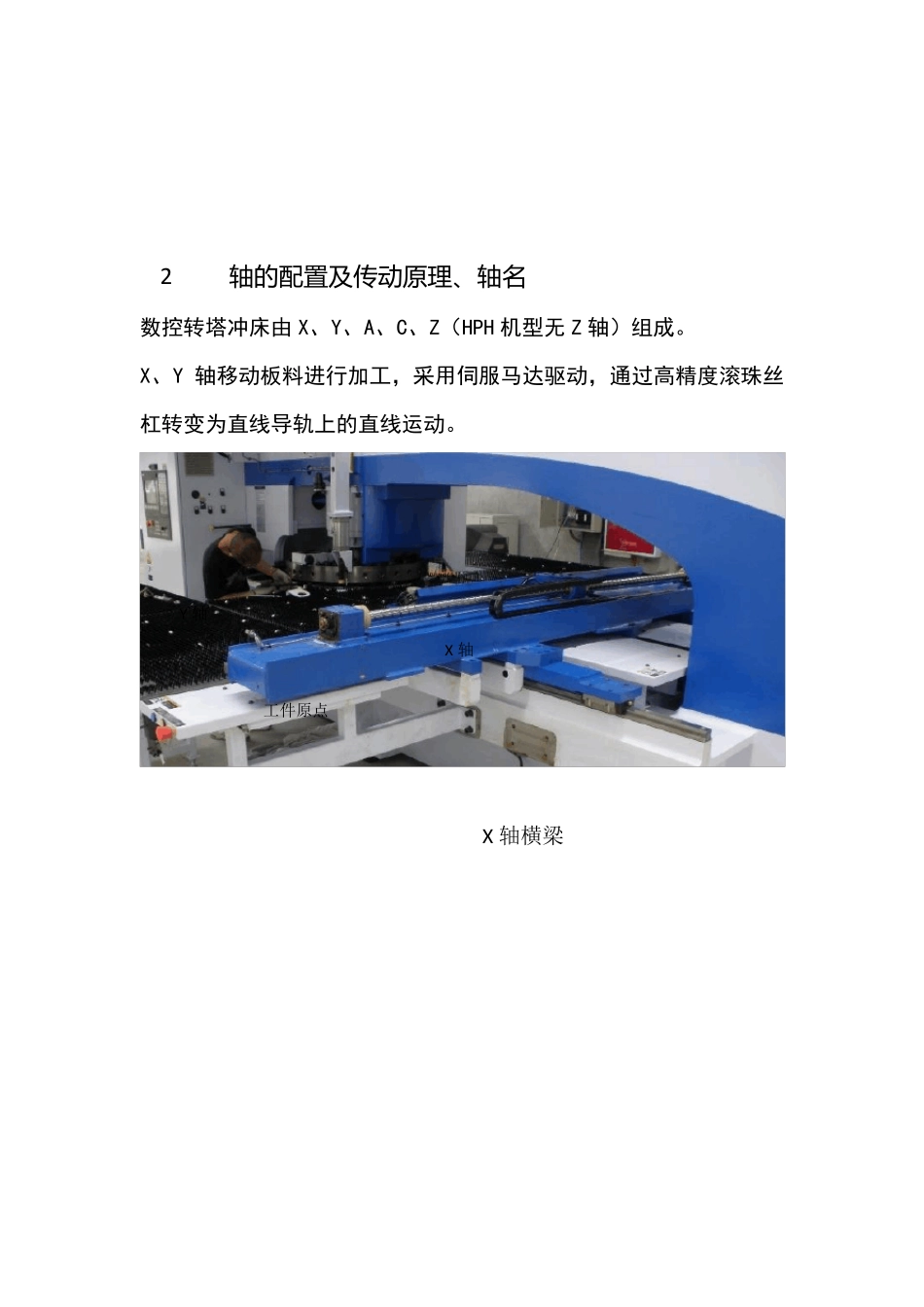

数 控 冲 床 安 全 操 作 培 训 教 程 亚威-日清纺冲床机架为封闭的O 型结构,经过回火炉定性热处理,刚性好,变形小。这样可以保证产品的质量与模具的使用寿命,整体机架便于运输与安装。 图示(液压站) 温度设定旋钮 散热器 主油泵电机 2 轴 的 配 置 及 传 动 原 理 、轴 名 数控转塔冲床由X、Y、A、C、Z(HPH 机型无 Z 轴)组成。 X、Y 轴移动板料进行加工,采用伺服马达驱动,通过高精度滚珠丝杠转变为直线导轨上的直线运动。 X 轴横梁 X 轴 工件原点 Y 轴 Y 轴滚珠丝杆 Y 轴直线导轨 A(T)轴为转塔亚威-日清纺的转塔采用日本合金铸铁厚转塔结X 轴滚珠丝杆 X 轴直线导轨 构(日清纺公司制造提供),具有稳定性好,模具导向精度高、寿命长的特点。其通过链条传动,插销定位。 其 通 常 配 置 一 般 有 26 工 位 ( 带 2 个 自 动 分 度 模 位 )、 36 工 位 ( 带 2 个 自 动 分 度 模位 )、 38 位 ( 带 2 个 自 动 分 度 模 位 )、 40 工 位 ( 带 2 个 自 动 分 度 模 位 )。 C 轴为旋转工位(自动分度模位)。 工位分为固定工位和旋转工位。 固定工位只能 0 度或 90 度放置模具。0 度是指工位转到冲头正下方模具长边方向与机床 X 轴平行,90 度是指与 X 轴垂直。(102 和 309两个工位为 45 度键位) 旋转工位则没有角度的限制,可以任意角度的旋转。 链 条 定位销 转 塔 3 模 具 的 拆 装 、保养的 注意事项 旋转工位 固定工位 冲芯 退料板 下模 上 模 模具的分类 数控冲床模具分为标准模具和特殊模具两大类,标准模具可以冲压各种形状孔,特殊模具主要有百叶窗、敲落孔、凸台、沉头孔等成型模具,以及滚筋、滚剪、滚轮等滚压模具。 5.2 模具的大小 模具按照大小主要分为 工位(大小) 加工范围 夹钳加工死区 X Y A(1/2") 1.6---12.79mm 162 35 B(1 1/4") 12.8----31.75mm 184 55 C(2") 31.76----50.89mm 247 65 D(3 1/2") 50.9-----88.9mm 247 85 4 模 具的刃模 要求 模具的刃磨(模具刃磨的重要性) 定期刃磨模具是冲孔质量一致性的保证。定期刃磨模具不仅能提高模具的使用寿命而且能提高机器的寿命,要掌握正确的刃磨时间。 模具需要刃磨的具体特征 对于模具的刃磨,没有一个不严格的打击次数来确定是否需要刃磨。主要取...
