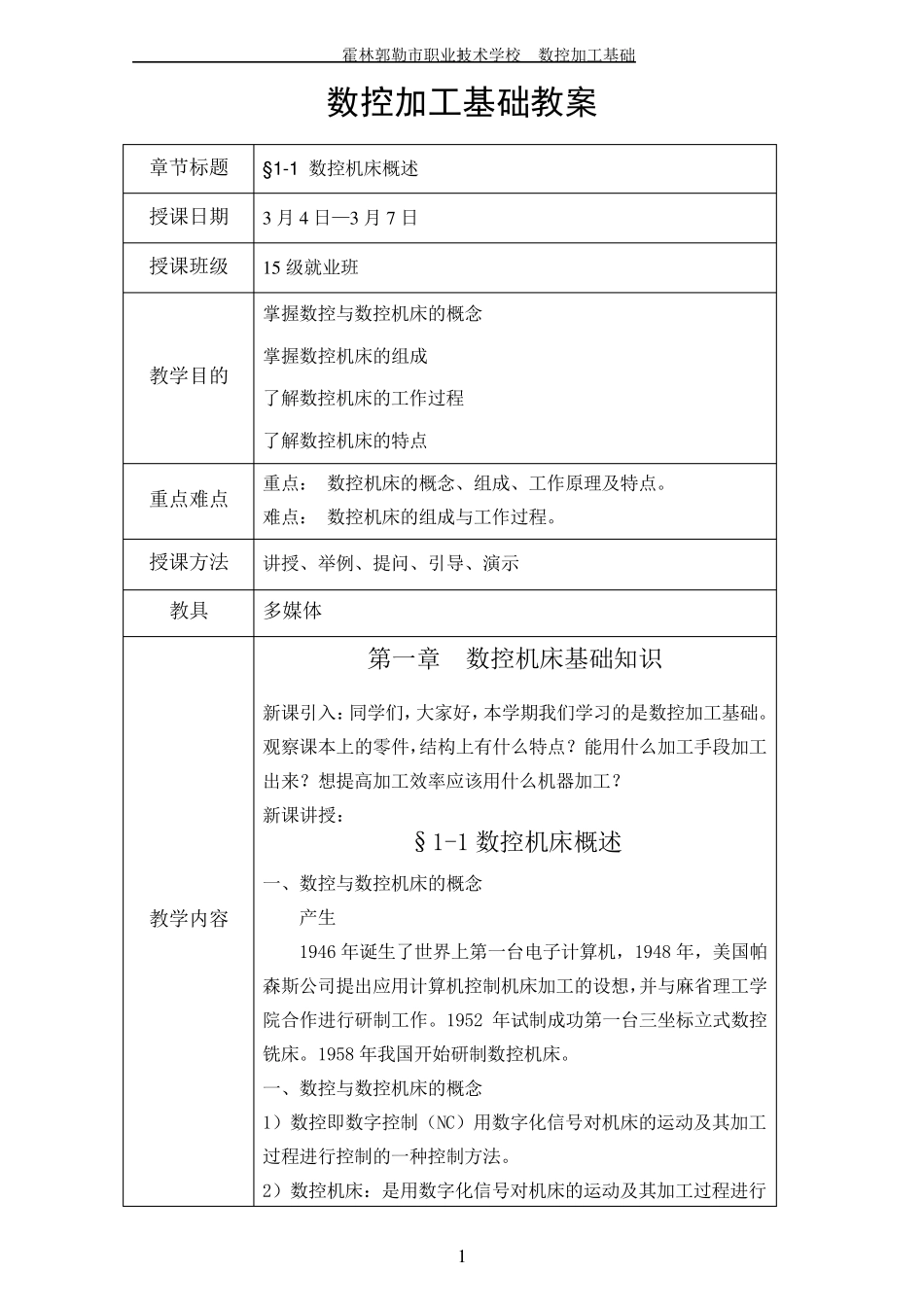

数控加工基础 教案 学校： 科目： 姓名： 霍林郭勒市职业技术学校 数控加工基础 1 1 数控加工基础教案 章节标题 § 1 -1 数控机床概述 授课日期 3 月4 日—3 月7 日 授课班级 1 5 级就业班 教学目的 掌握数控与数控机床的概念 掌握数控机床的组成 了解数控机床的工作过程 了解数控机床的特点 重点难点 重点： 数控机床的概念、组成、工作原理及特点。 难点： 数控机床的组成与工作过程。 授课方法 讲授、举例、提问、引导、演示 教具 多媒体 教学内容 第一章 数控机床基础知识 新课引入：同学们，大家好，本学期我们学习的是数控加工基础。观察课本上的零件，结构上有什么特点？能用什么加工手段加工出来？想提高加工效率应该用什么机器加工？ 新课讲授： §1-1 数控机床概述 一、数控与数控机床的概念 产生 1946 年诞生了世界上第一台电子计算机，1948 年，美国帕森斯公司提出应用计算机控制机床加工的设想，并与麻省理工学院合作进行研制工作。1952 年试制成功第一台三坐标立式数控铣床。1958 年我国开始研制数控机床。 一、数控与数控机床的概念 1）数控即数字控制（NC）用数字化信号对 机床的运 动 及其 加工过程进行控制的一种 控制方法。 2）数控机床：是用数字化信号对 机床的运 动 及其 加工过程进行 霍林郭勒市职业技术学校 数控加工基础 2 2 控制的机床，或者说是装备了数控系统的机床。 3）现代数控系统：利用计算机控制加工功能，实现数字控制，并通过接口与外围设备连接，这种系统称为计算机数控系统（CNC）。 4）数控加工：在数控机床上进行零件加工的一种工艺方法。他用数字信息控制零件和刀具位移来进行机械加工。 二、数控机床的组成 图 1-1 数控机床组成示意图 1、控制介质：将零件加工信息传送到数控装置中去的程序载体。 闪存卡、移动硬盘、U 盘 2、数控装置：一台带有专门系统软件的专用计算机。 3、伺服系统：数控机床的执行机构，由驱动和执行两大部分组成。 4、测量反馈装置：安装在数控机床的工作台或丝杠上 。 机床本体 数控装置 控 制 介质 伺服系统 检测装置 数控装置 输入装置：键盘 控制运算器 输出装置：显示器 进给伺服系统 主轴伺服系统 伺服系统 指令 纠正误 电信实际位置 测量元转换 反馈 CNC 装 霍林郭勒市职业技术学校 数控加工基础 3 3 5、机床主体 三、数控机床的工作原理 四、数控机床的...
