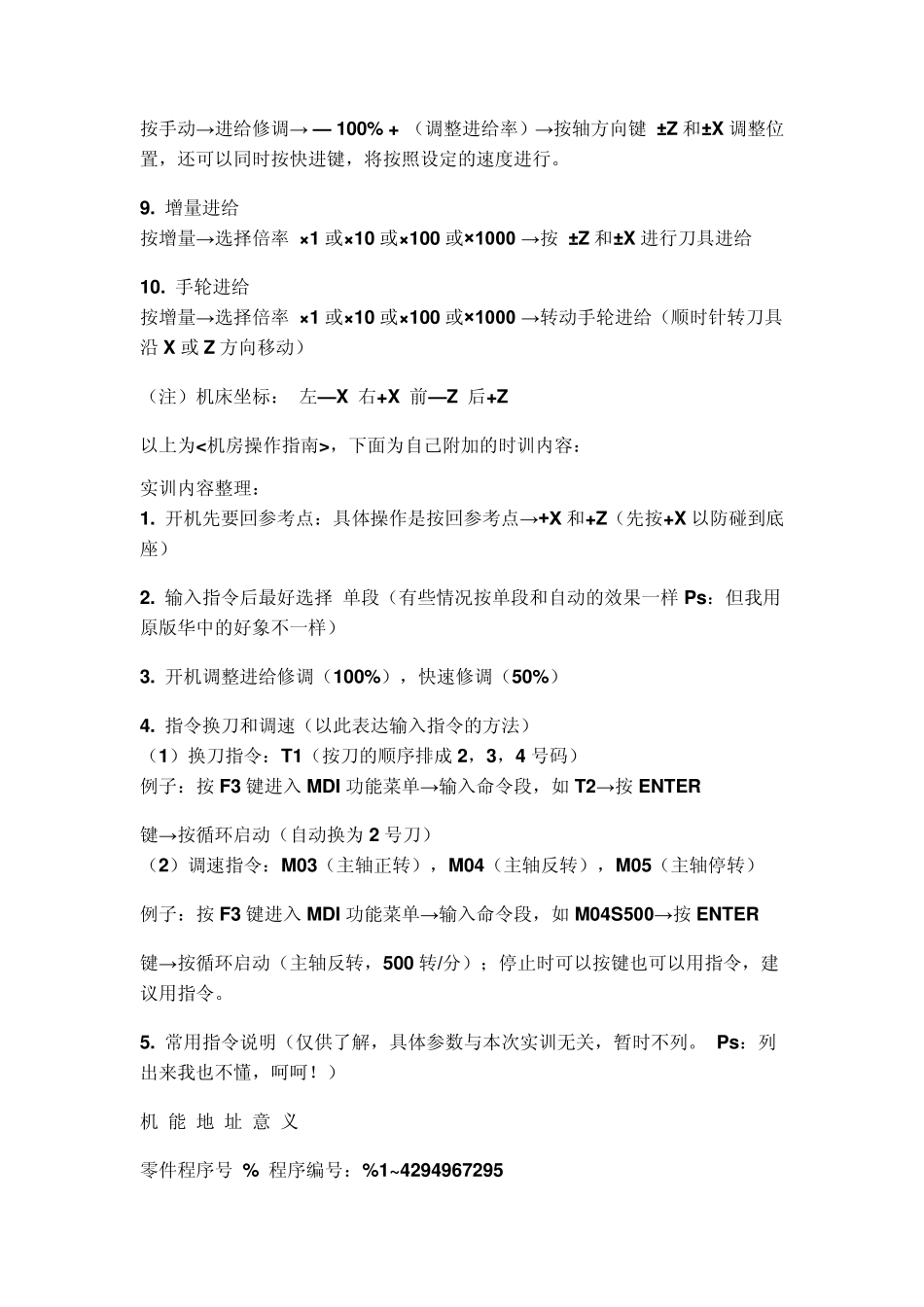

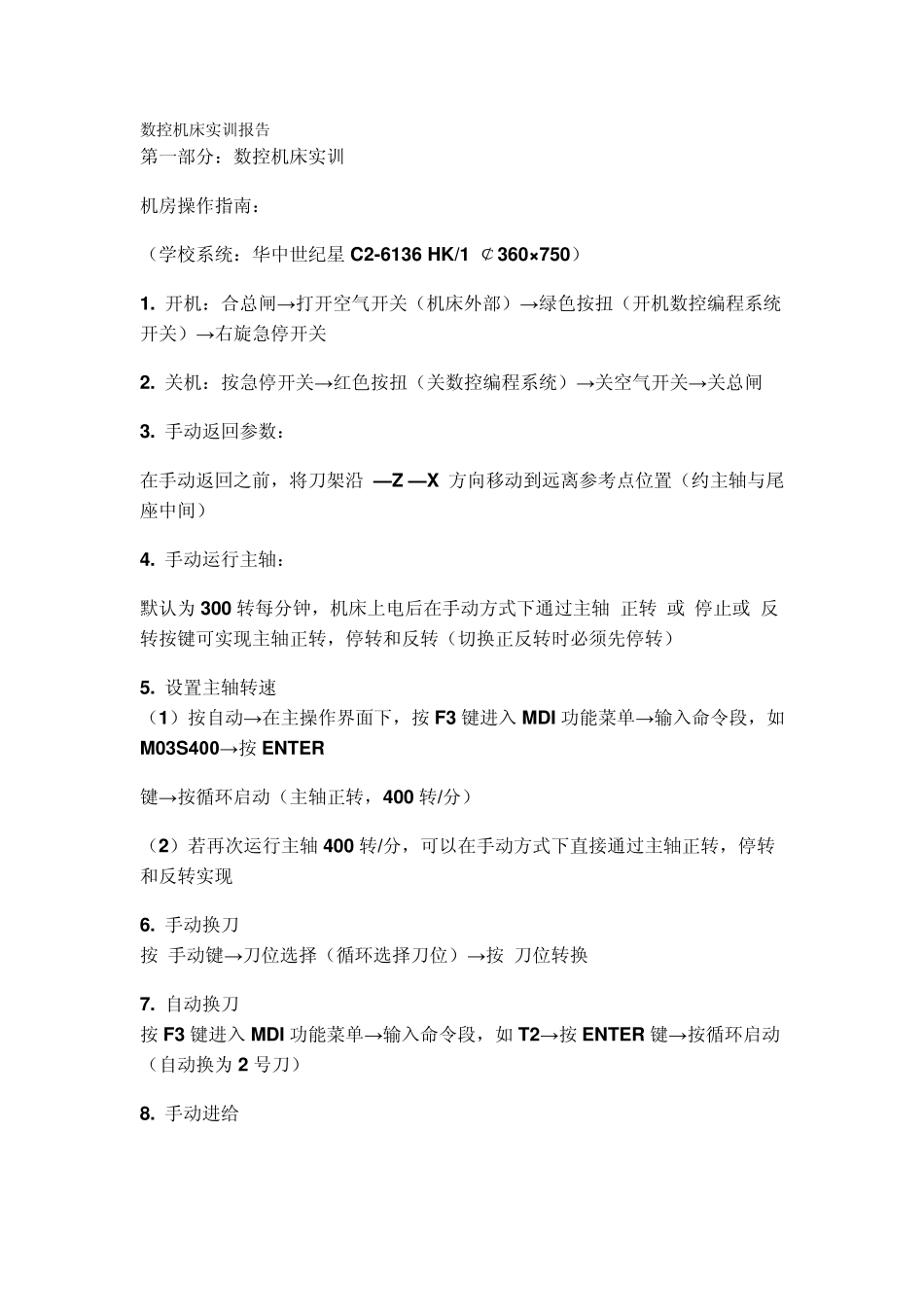

数控机床实训报告 第一部分：数控机床实训 机房操作指南： （学校系统：华中世纪星 C2-6136 HK/1 ￠360×750） 1. 开机：合总闸→ 打开空气开关（机床外部）→ 绿色按扭（开机数控编程系统开关）→ 右旋急停开关 2. 关机：按急停开关→ 红色按扭（关数控编程系统）→ 关空气开关→ 关总闸 3. 手动返回参数： 在手动返回之前，将刀架沿 — Z — X 方向移动到远离参考点位置（约主轴与尾座中间） 4. 手动运行主轴： 默认为 300 转每分钟，机床上电后在手动方式下通过主轴 正转 或 停止或 反转按键可实现主轴正转，停转和反转（切换正反转时必须先停转） 5. 设置主轴转速 （1）按自动→ 在主操作界面下，按 F3 键进入 MDI 功能菜单→ 输入命令段，如M03S400→ 按 ENTER 键→ 按循环启动（主轴正转，400 转/分） （2）若再次运行主轴 400 转/分，可以在手动方式下直接通过主轴正转，停转和反转实现 6. 手动换刀 按 手动键→ 刀位选择（循环选择刀位）→ 按 刀位转换 7. 自动换刀 按 F3 键进入 MDI 功能菜单→ 输入命令段，如 T2→ 按 ENTER 键→ 按循环启动（自动换为 2 号刀） 8. 手动进给 按手动→ 进给修调→ — 100% + （调整进给率）→ 按轴方向键 ±Z 和±X 调整位置，还可以同时按快进键，将按照设定的速度进行。 9. 增量进给 按增量→ 选择倍率 ×1 或×10 或×100 或×1000 → 按 ±Z 和±X 进行刀具进给 10. 手轮进给 按增量→ 选择倍率 ×1 或×10 或×100 或×1000 → 转动手轮进给（顺时针转刀具沿 X 或 Z 方向移动） （注）机床坐标： 左—X 右+X 前—Z 后+Z 以上为<机房操作指南>，下面为自己附加的时训内容： 实训内容整理： 1. 开机先要回参考点：具体操作是按回参考点→ +X 和+Z（先按+X 以防碰到底座） 2. 输入指令后最好选择 单段（有些情况按单段和自动的效果一样 Ps：但我用原版华中的好象不一样） 3. 开机调整进给修调（100%），快速修调（50%） 4. 指令换刀和调速（以此表达输入指令的方法） （1）换刀指令：T1（按刀的顺序排成 2，3，4 号码） 例子：按F3 键进入 MDI 功能菜单→ 输入命令段，如 T2→ 按ENTER 键→ 按循环启动（自动换为 2 号刀） （2）调速指令：M03（主轴正转），M04（主轴反转），M05（主轴停转） 例子：按F3 键进入 MDI 功能菜单→ 输入命令段...
