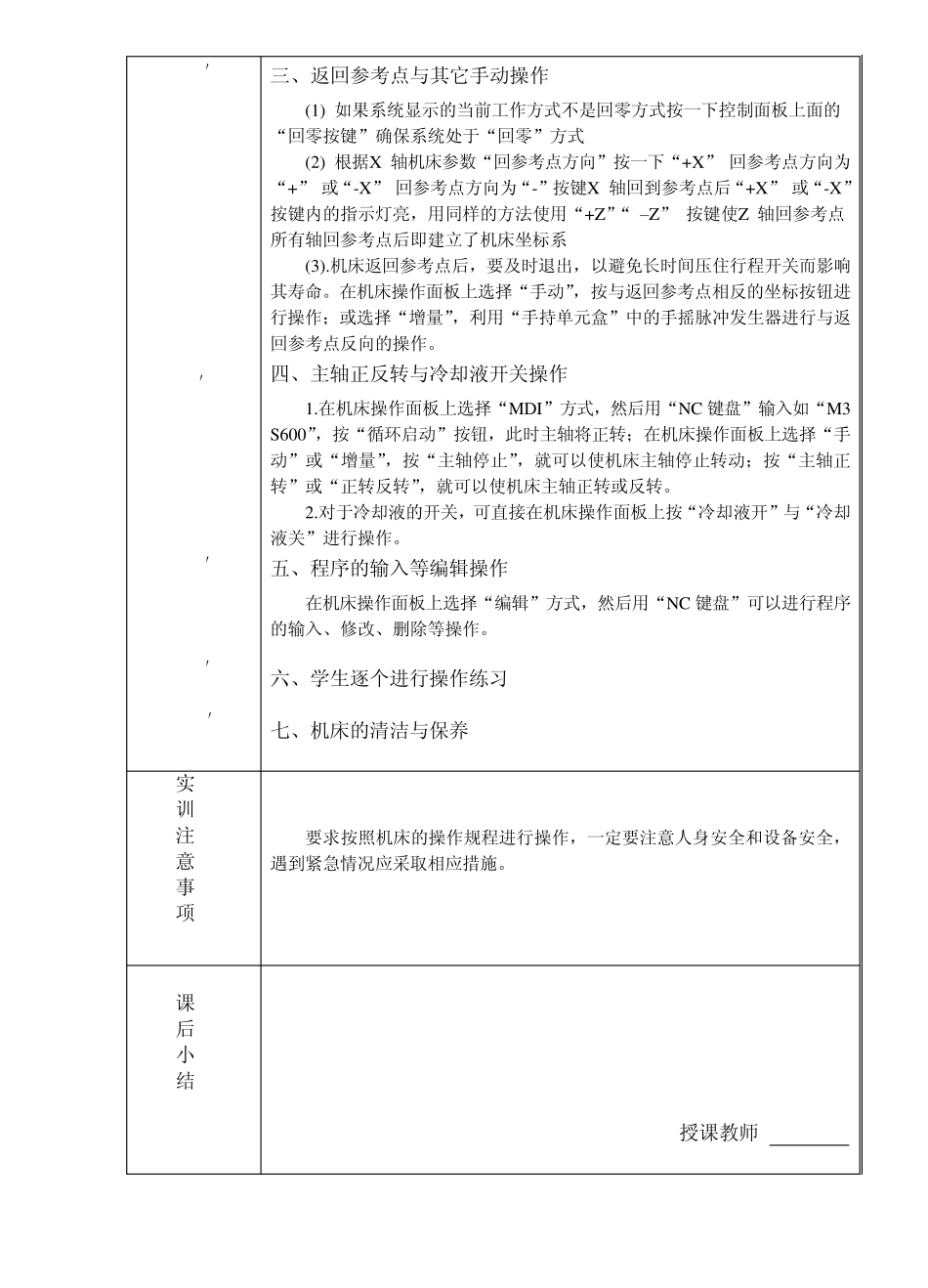

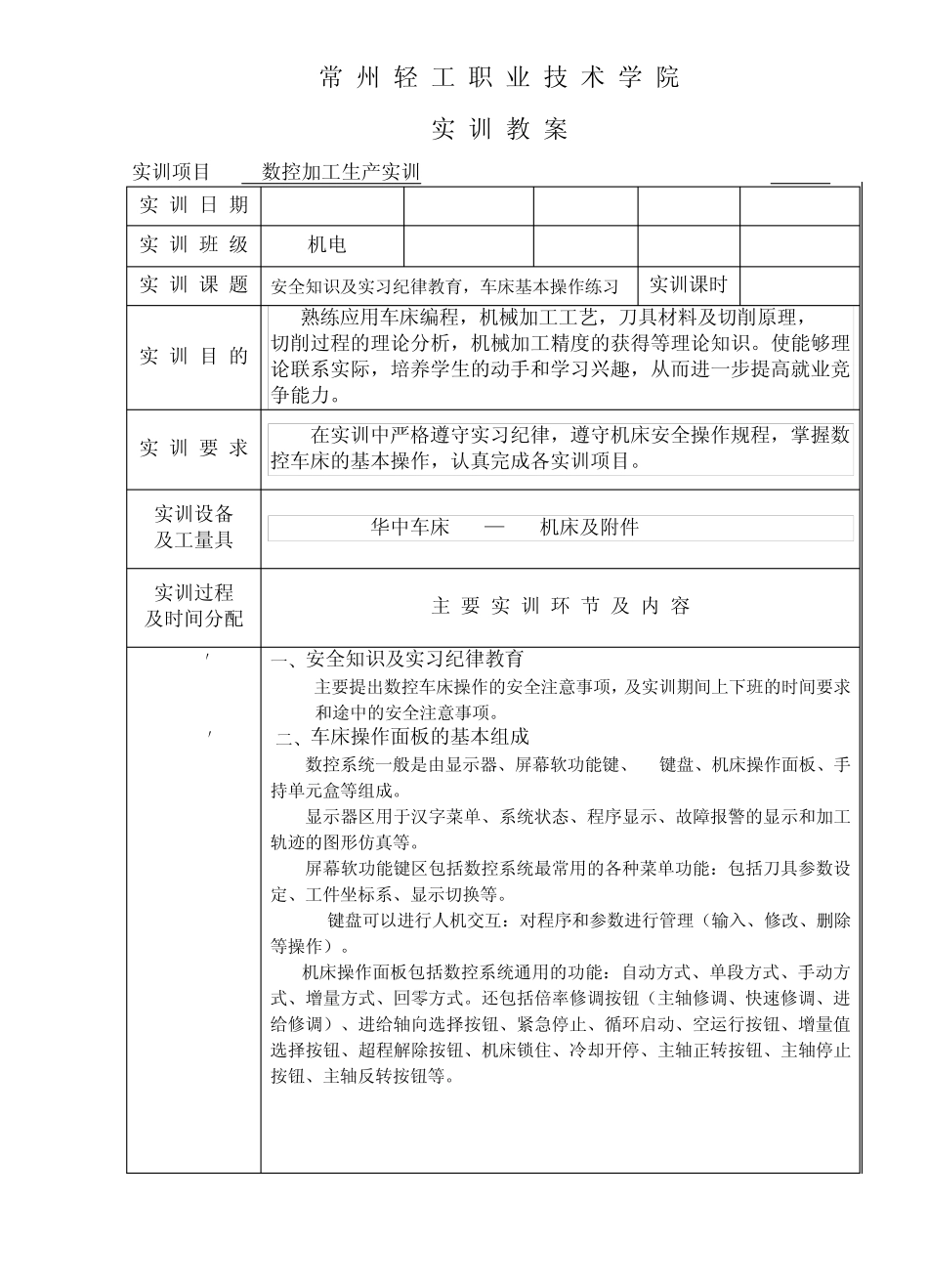

常 州 轻 工 职 业 技 术 学 院 实 训 教 案 实训项目 数控加工生产实训 N0. 1 实 训 日 期 2011.4.2 实 训 班 级 09机电333 实 训 课 题 安全知识及实习纪律教育，车床基本操作练习 实训课时 6 实 训 目 的 熟练应用车床编程，机械加工工艺，刀具材料及切削原理， 切削过程的理论分析，机械加工精度的获得等理论知识。使能够理论联系实际，培养学生的动手和学习兴趣，从而进一步提高就业竞争能力。 实 训 要 求 在实训中严格遵守实习纪律，遵守机床安全操作规程，掌握数控车床的基本操作，认真完成各实训项目。 实训设备 及工量具 华中车床HNC—21T机床及附件 实训过程 及时间分配 主 要 实 训 环 节 及 内 容 30′ 30′ 一、安全知识及实习纪律教育 主要提出数控车床操作的安全注意事项，及实训期间上下班的时间要求和途中的安全注意事项。 二、车床操作面板的基本组成 数控系统一般是由显示器、屏幕软功能键、NC键盘、机床操作面板、手持单元盒等组成。 显示器区用于汉字菜单、系统状态、程序显示、故障报警的显示和加工轨迹的图形仿真等。 屏幕软功能键区包括数控系统最常用的各种菜单功能：包括刀具参数设定、工件坐标系、显示切换等。 NC键盘可以进行人机交互：对程序和参数进行管理（输入、修改、删除等操作）。 机床操作面板包括数控系统通用的功能：自动方式、单段方式、手动方式、增量方式、回零方式。还包括倍率修调按钮（主轴修调、快速修调、进给修调）、进给轴向选择按钮、紧急停止、循环启动、空运行按钮、增量值选择按钮、超程解除按钮、机床锁住、冷却开停、主轴正转按钮、主轴停止按钮、主轴反转按钮等。 30′ 30′ 60′ 90′ 30′ 三、返回参考点与其它手动操作 (1) 如果系统显示的当前工作方式不是回零方式按一下控制面板上面的“回零按键”确保系统处于“回零”方式 (2) 根据X 轴机床参数“回参考点方向”按一下“+X” 回参考点方向为“+” 或“-X” 回参考点方向为“-”按键X 轴回到参考点后“+X” 或“-X” 按键内的指示灯亮，用同样的方法使用“+Z”“ –Z” 按键使Z 轴回参考点所有轴回参考点后即建立了机床坐标系 (3).机床返回参考点后，要及时退出，以避免长时间压住行程开关而影响其寿命。在机床操作面板上选择“手动”，按与返回参考点相反的坐标按钮进行操作；或选择“增量”，利用“手持单元盒”中的手摇脉冲发生器进...
