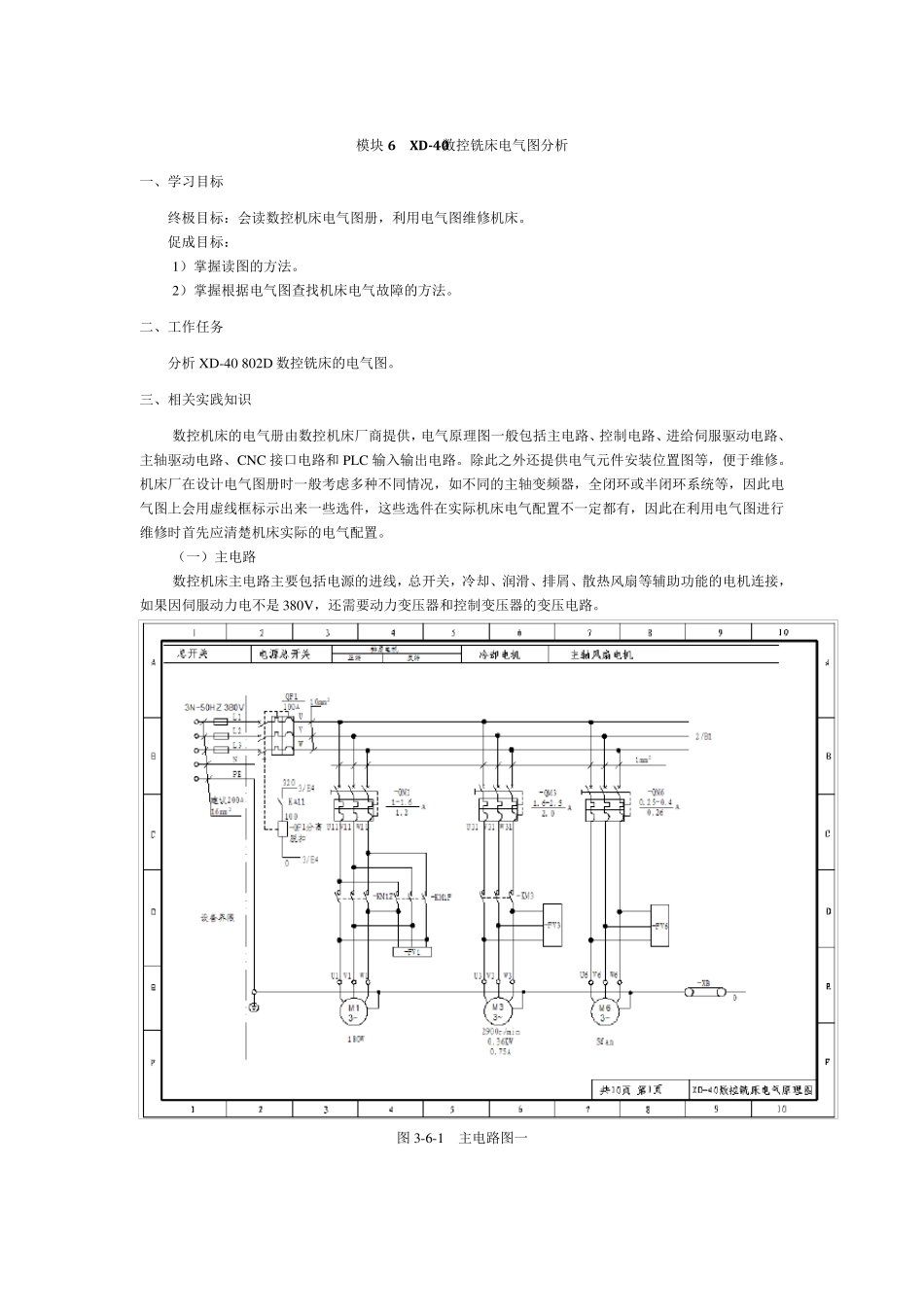

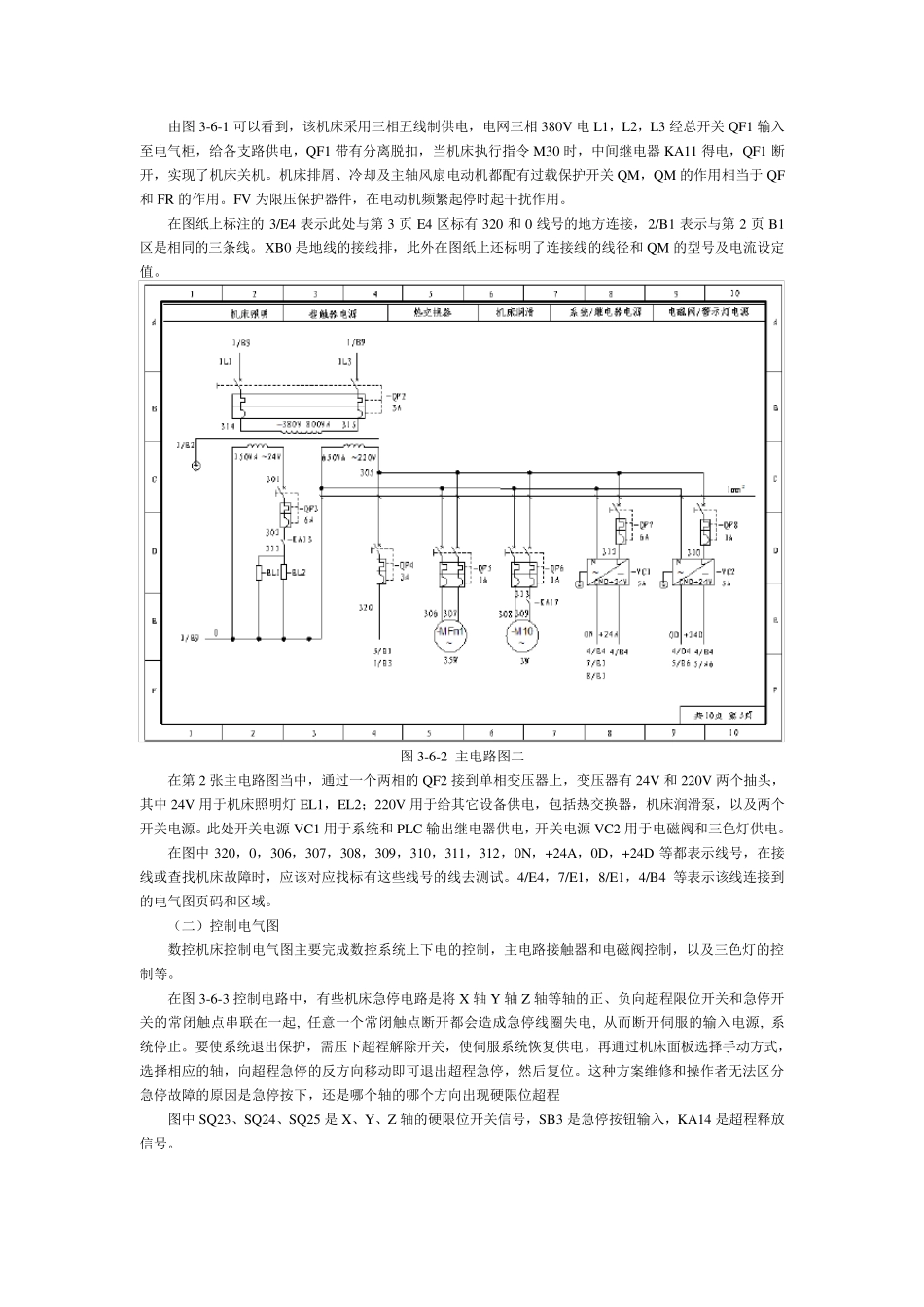

模块6 XD-40数控铣床电气图分析 一、学习目标 终极目标：会读数控机床电气图册，利用电气图维修机床。 促成目标： 1）掌握读图的方法。 2）掌握根据电气图查找机床电气故障的方法。 二、工作任务 分析X D-40 802D 数控铣床的电气图。 三、相关实践知识 数控机床的电气册由数控机床厂商提供，电气原理图一般包括主电路、控制电路、进给伺服驱动电路、主轴驱动电路、CNC 接口电路和 PLC 输入输出电路。除此之外还提供电气元件安装位置图等，便于维修。机床厂在设计电气图册时一般考虑多种不同情况，如不同的主轴变频器，全闭环或半闭环系统等，因此电气图上会用虚线框标示出来一些选件，这些选件在实际机床电气配置不一定都有，因此在利用电气图进行维修时首先应清楚机床实际的电气配置。 （一）主电路 数控机床主电路主要包括电源的进线，总开关，冷却、润滑、排屑、散热风扇等辅助功能的电机连接，如果因伺服动力电不是 380V ，还需要动力变压器和控制变压器的变压电路。 图3-6-1 主电路图一 由图3-6-1 可以看到，该机床采用三相五线制供电，电网三相380V 电L1，L2，L3 经总开关QF1 输入至电气柜，给各支路供电，QF1 带有分离脱扣，当机床执行指令M30 时，中间继电器KA11 得电，QF1 断开，实现了机床关机。机床排屑、冷却及主轴风扇电动机都配有过载保护开关QM，QM 的作用相当于 QF和 FR 的作用。FV 为限压保护器件，在电动机频繁起停时起干扰作用。 在图纸上标注的 3/E4 表示此处与第 3 页 E4 区标有320 和 0 线号的地方连接，2/B1 表示与第 2 页 B1区是相同的三条线。XB0 是地线的接线排，此外在图纸上还标明了连接线的线径和 QM 的型号及电流设定值。 图3-6-2 主电路图二 在第 2 张主电路图当中，通过一个两相的 QF2 接到单相变压器上，变压器有24V 和 220V 两个抽头，其中24V 用于机床照明灯 EL1，EL2；220V 用于给其它设备供电，包括热交换器，机床润滑泵，以及两个开关电源。此处开关电源 VC1 用于系统和 PLC 输出继电器供电，开关电源 VC2 用于电磁阀和三色灯供电。 在图中320，0，306，307，308，309，310，311，312，0N，+24A，0D，+24D 等都表示线号，在接线或查找机床故障时，应该对应找标有这些线号的线去测试。4/E4，7/E1，8/E1，4/B4 等表示该线连接到的电气图页码和区域。 （二）控制电气图 数控机床控制电气图主要完成数控系统上下电的控制，主电路...
